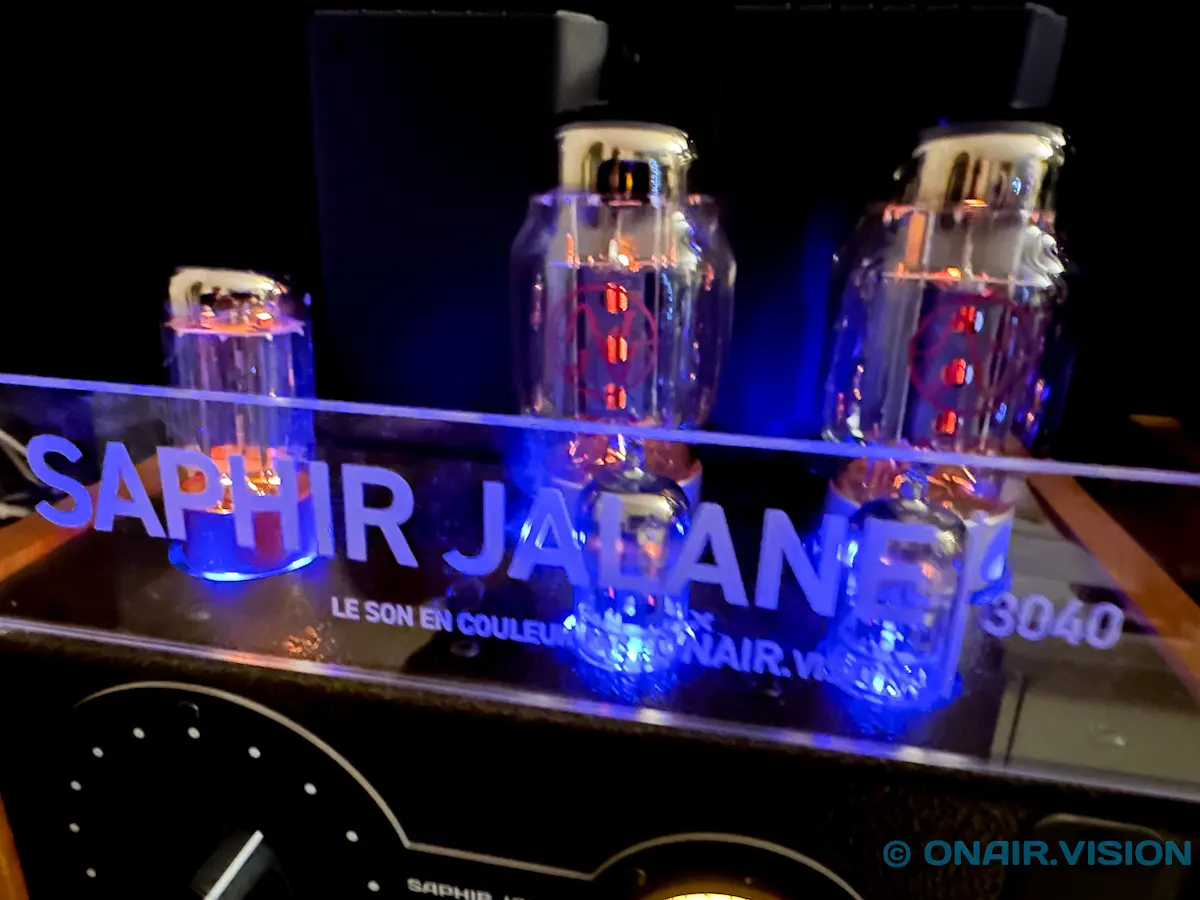

SAPHIR JALANE 3040

Blocs mono à lampes — EL34, KT88, KT150, KT170

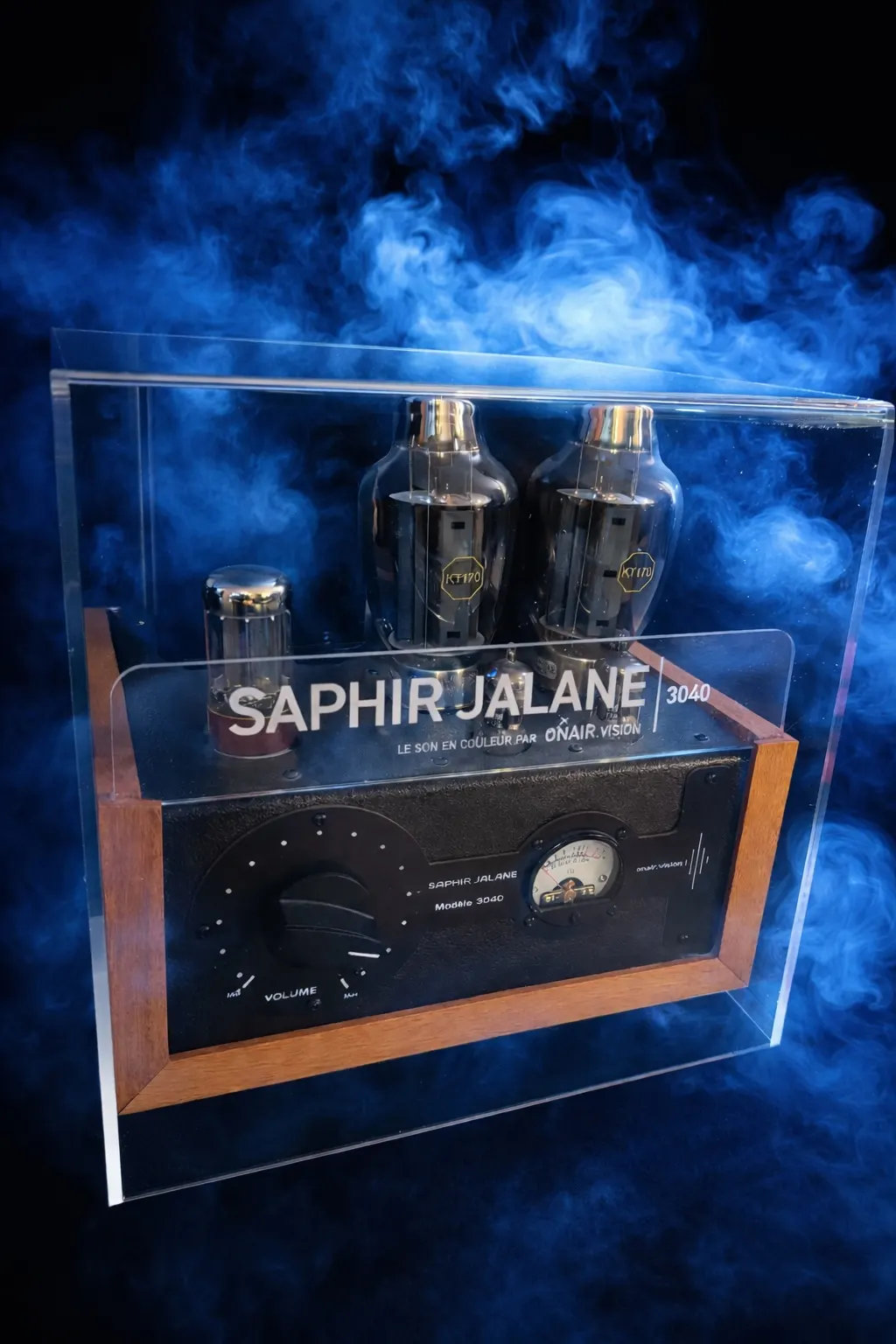

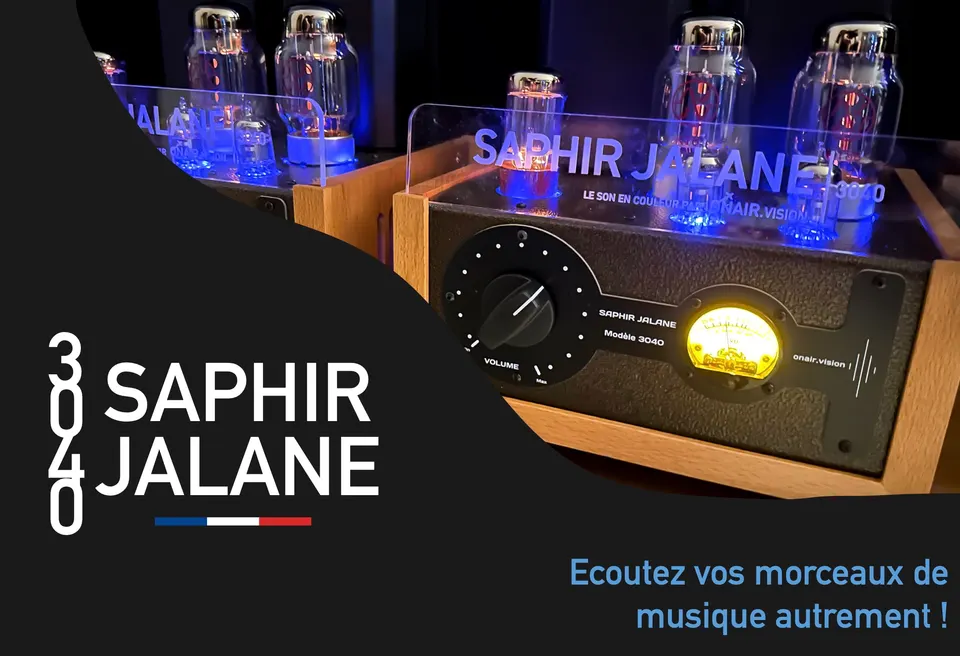

Le SAPHIR JALANE 3040 est un amplificateur « bloc mono » à lampes haut de gamme, fabriqué en France par des entreprises et artisans passionnés. Il est proposé par paire, sans tube ou avec la composition de votre choix.

Demander un devis

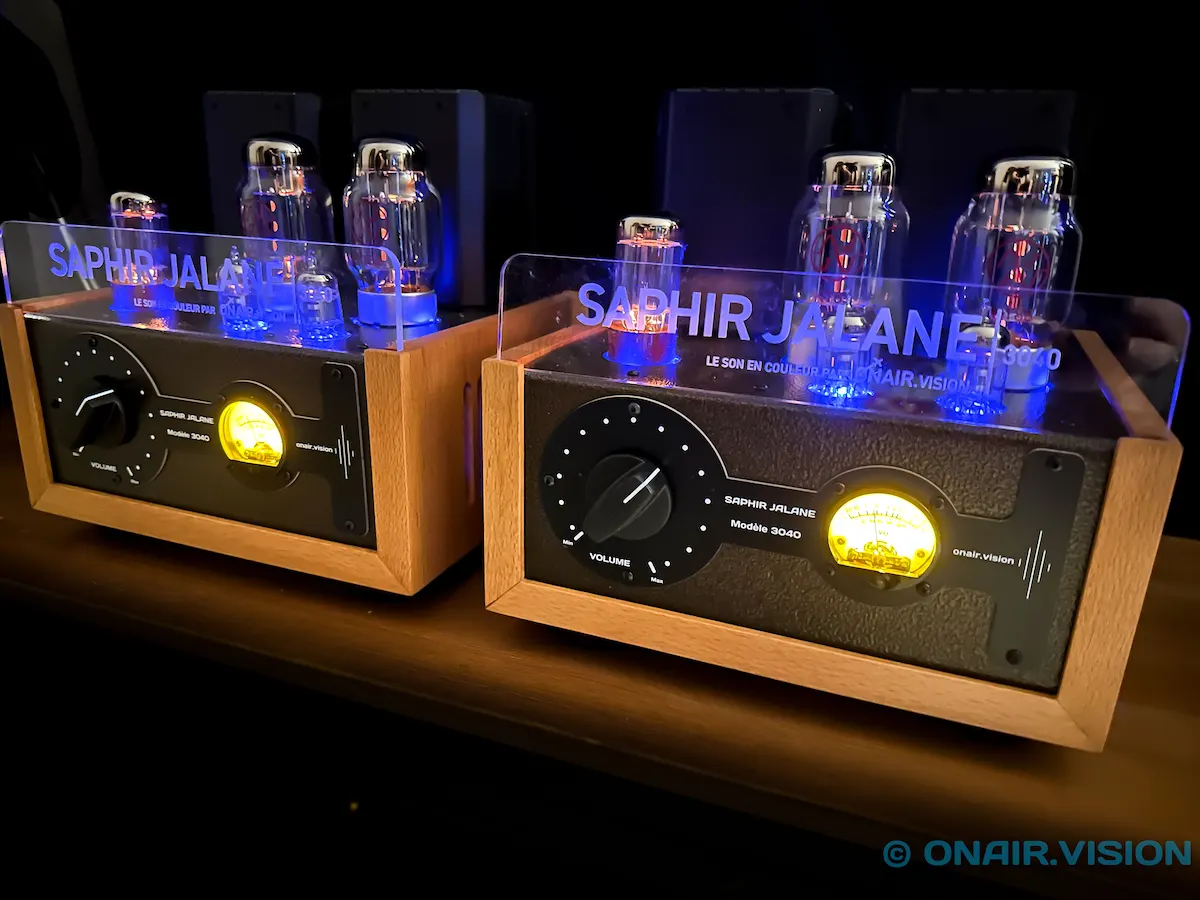

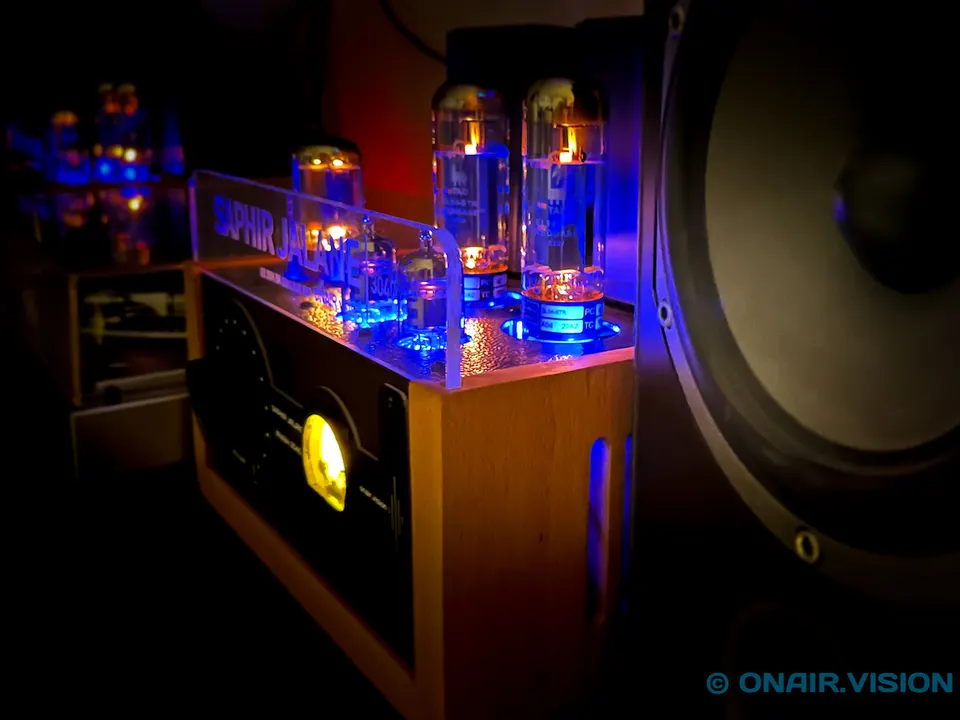

SAPHIR JALANE 3040

L’amplificateur SAPHIR JALANE 3040 est un bloc MONO, il vous en faudra deux : notre proposition concerne bien un ensemble de deux blocs mono.

Chaque ensemble est fabriqué sur commande avec un délai de livraison d’un mois.

Trois types de lampes de puissance

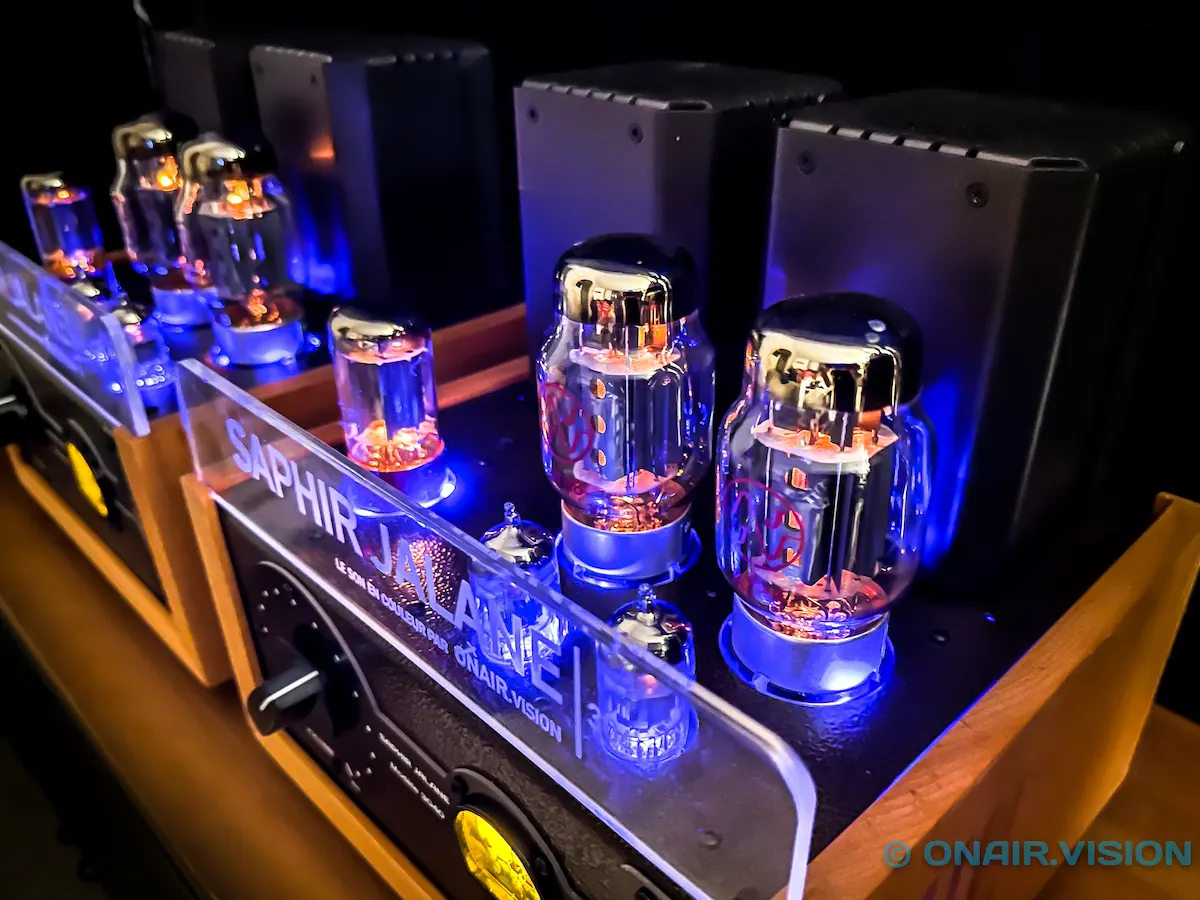

EL34

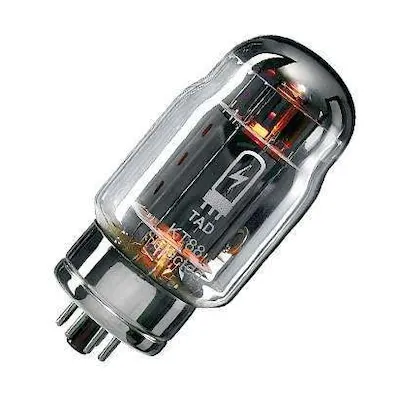

KT88

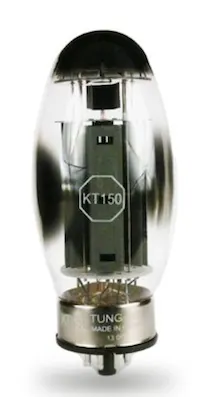

KT150

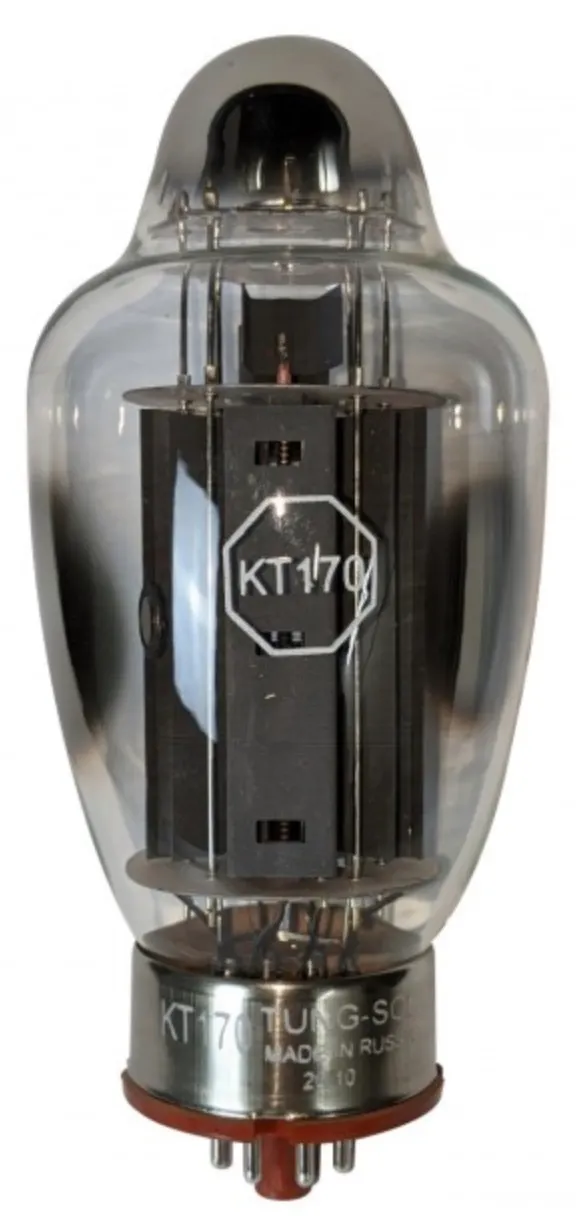

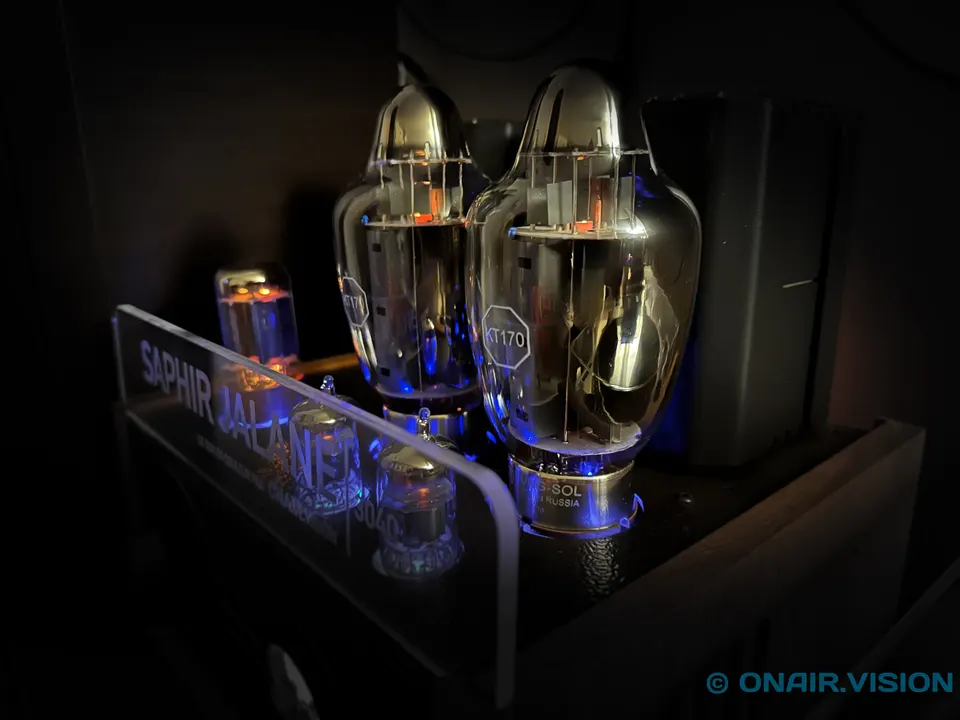

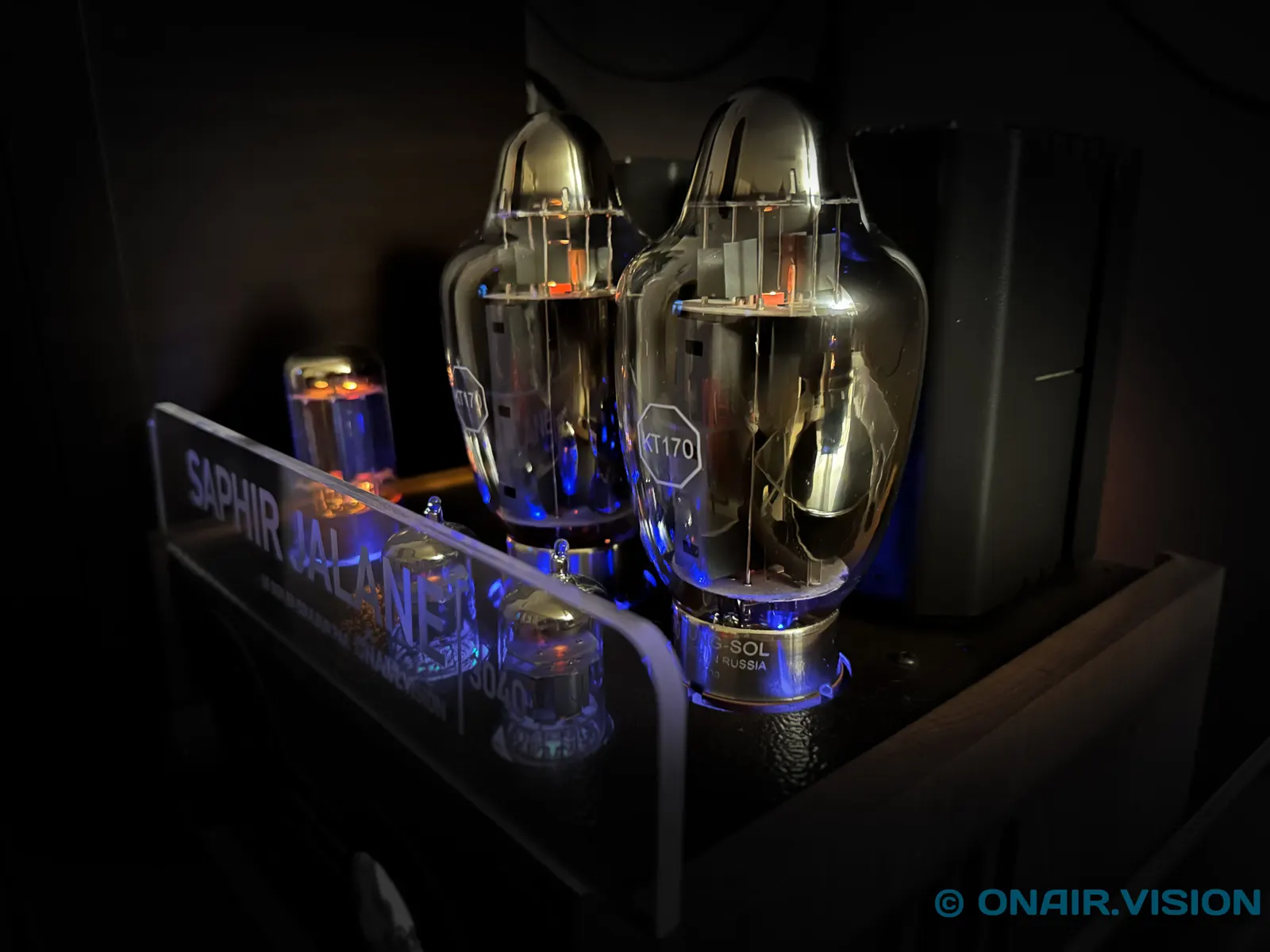

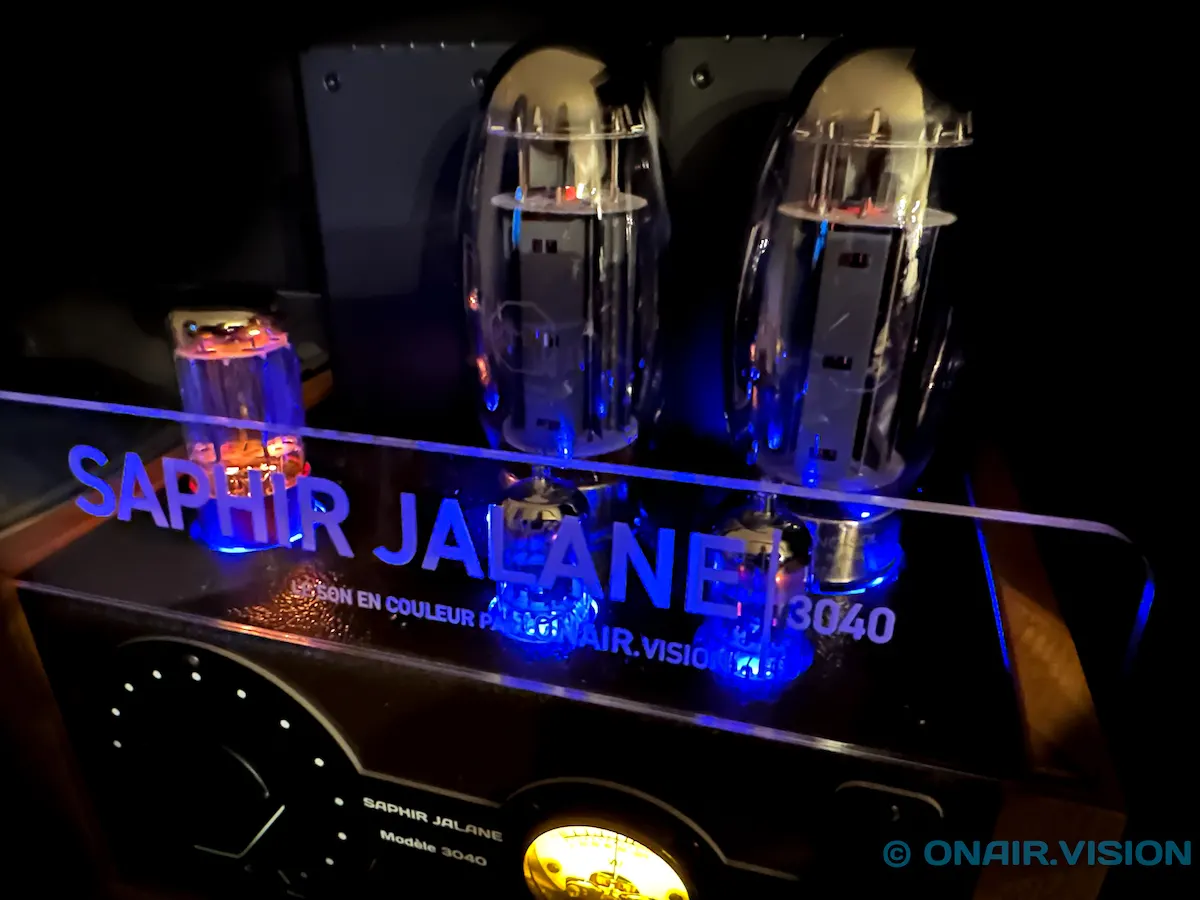

Pour les audacieux, ci-dessous le modèle avec les tubes KT170

Meilleure composition suggérée pour une classe de fonctionnement AB :

Si vous commandez vos lampes, exigez qu’elles soient appairées.

Parti pris pour un ensemble EL34 TAD « Tube Amp Doctor » !

Notre fournisseur et excellent partenaire pour des tubes de qualité

Notre parti pris s’oriente vers un attelage EL34, 7025 et GZ34, des tubes issus d’Allemagne portés par la marque Tube Amp Doctor. Nous faisons ce choix et le partageons ici à la fois pour des questions de couleur sonore, de qualité de fabrication et de disponibilité des tubes dans le temps.

Définitions issues de Tube Amp Doctor :

Tous les tubes étiquetés Premium Selected ont passé les tests suivants :

  • Test à faible bruit
  • Test microphonique
  • Mesure du gain
  • Tests sonores
  • Tests de choc
  • Tests d’écoute
  • Test de la symétrie de sortie

Les tubes qui réussissent le mieux le test « Premium Selected » sont étiquetés Highgrades. Seulement 3 à 10 % d’un lot de production passent le cap !

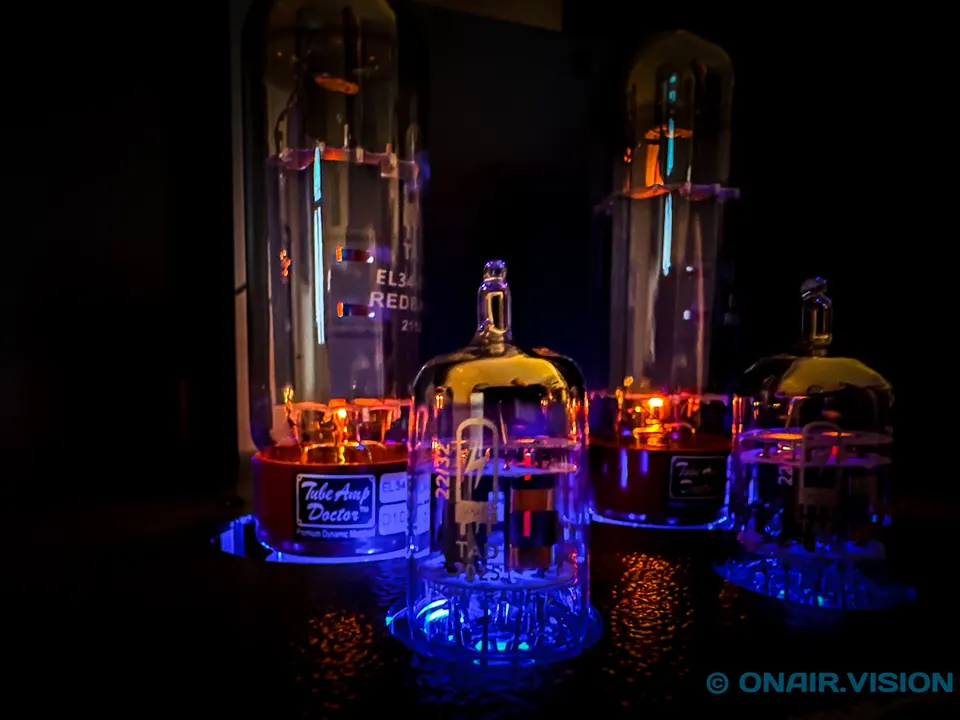

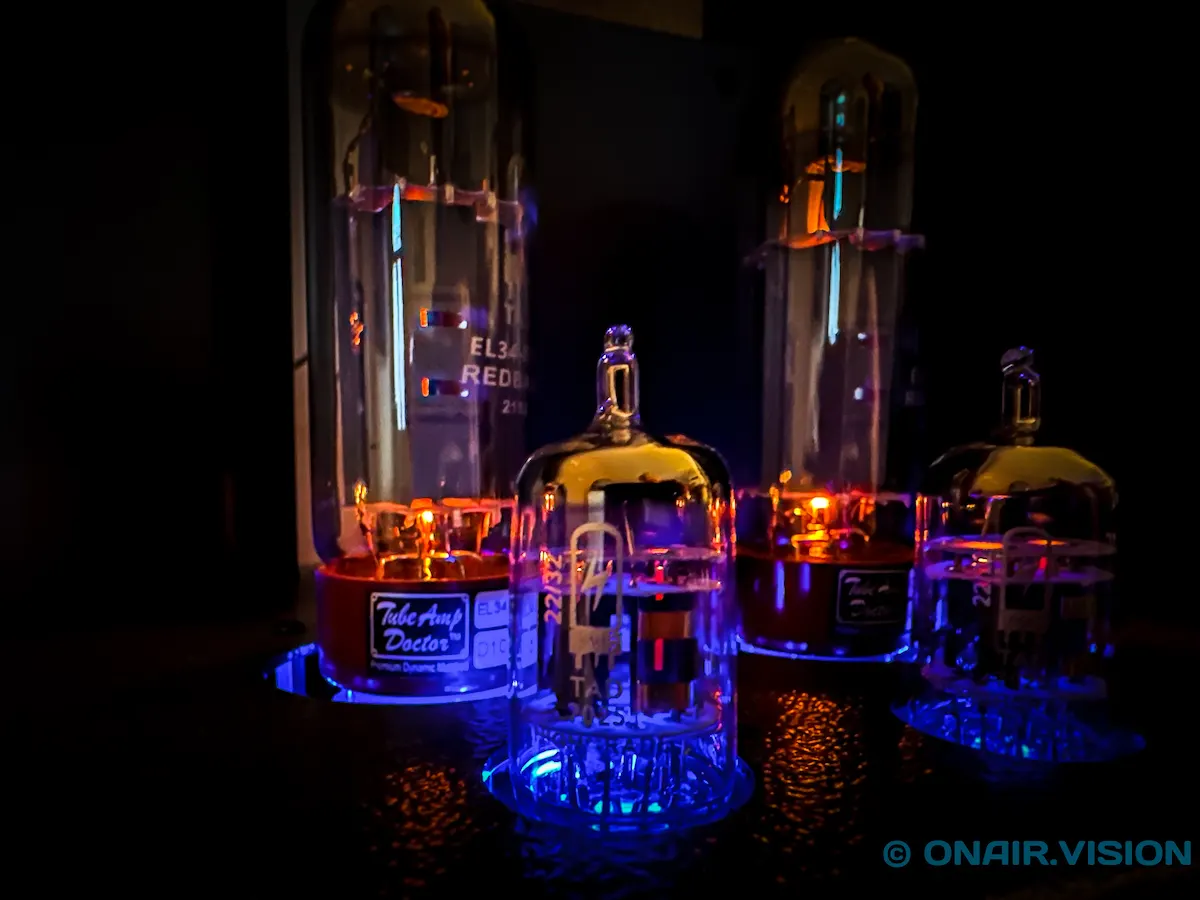

Ensemble de lampes Tube Amp Doctor

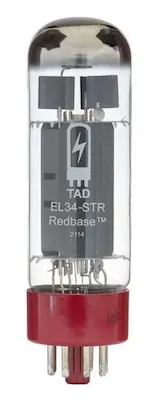

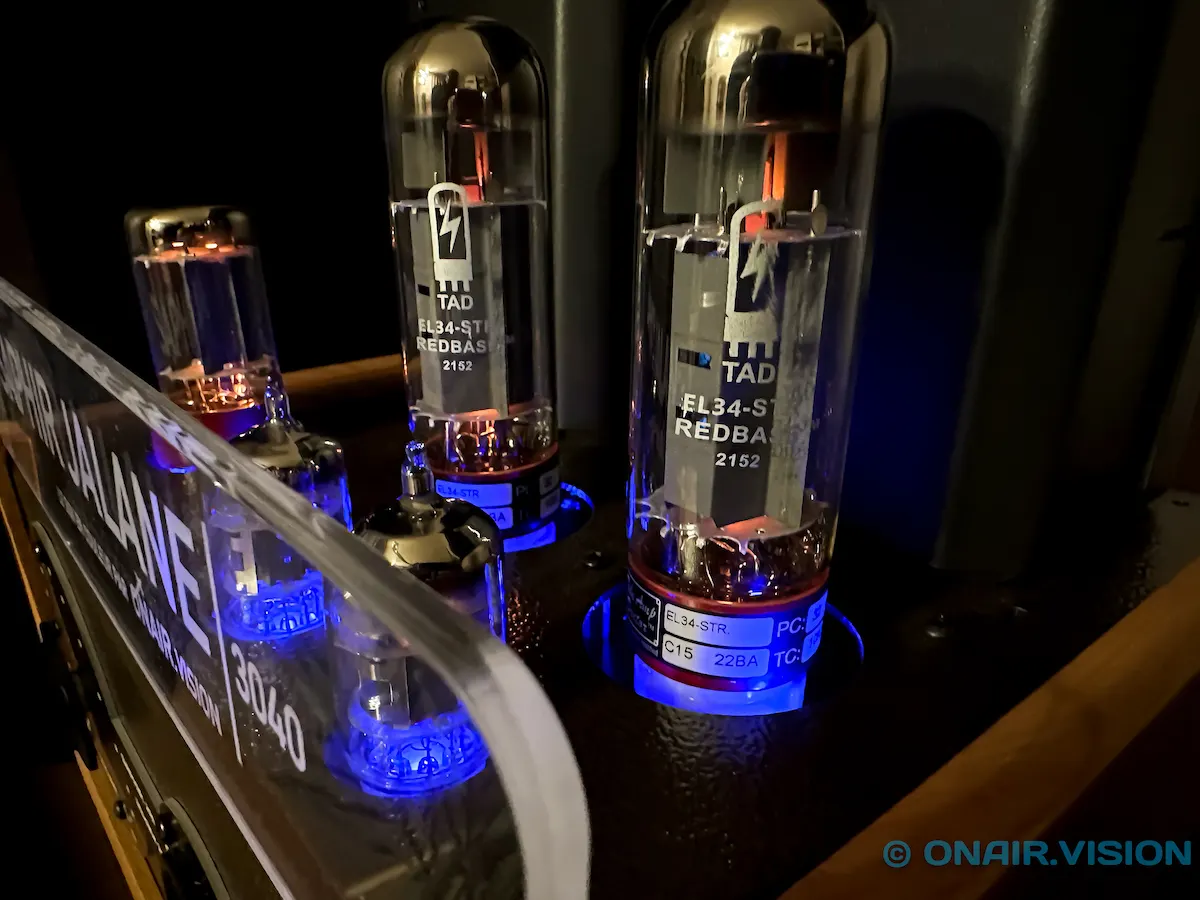

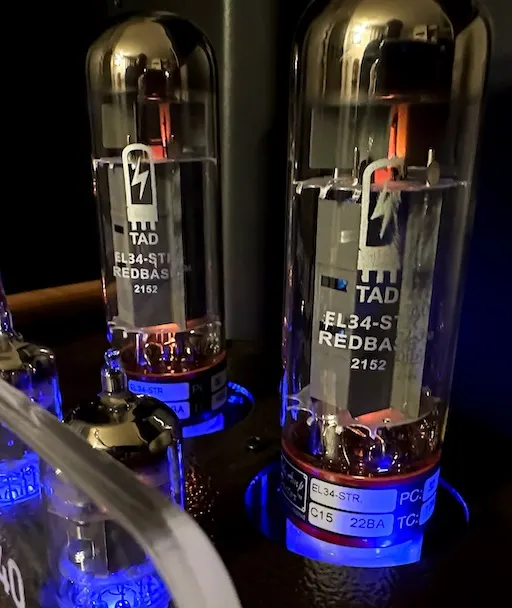

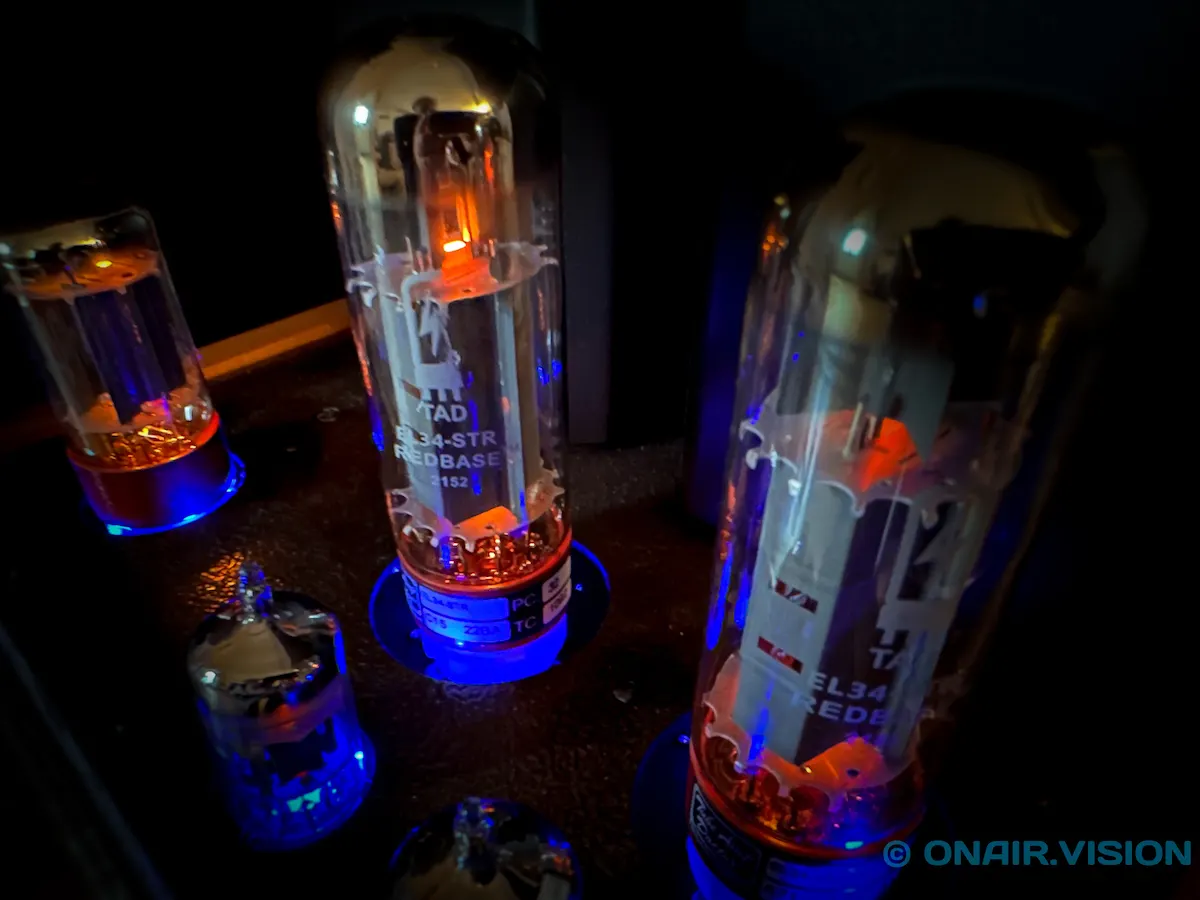

TAD EL34-STR REDBASE™

Le tube TAD EL34-STR REDBASE™ est développé entièrement à partir de zéro dans la tradition du légendaire Telefunken EL34. Le TAD EL34-STR REDBASE™ offre un son magnifique, dynamique et incroyablement ouvert avec juste ce qu’il faut de colère.

Attendez-vous à une extrémité supérieure claire, harmonique et ouverte, un milieu de bande agréable avec des bas-médiums vocaux et une excellente réponse dans les graves. Un son ciselé, précis, puissant et sans agressivité.

Une enveloppe en verre extra robuste, un câblage interne doré de la grille de contrôle (G1), deux grilles de refroidissement particulièrement grandes et une construction spéciale de haute précision avec les plus petites tolérances garantissent une stabilité et une fiabilité maximales.

Le TAD EL34-STR REDBASE™ se distingue des autres tubes EL34 notamment par le contrôle de qualité extrême dans la production et le formatage spécial des tubes par TAD en Allemagne avant l’appariement proprement dit.

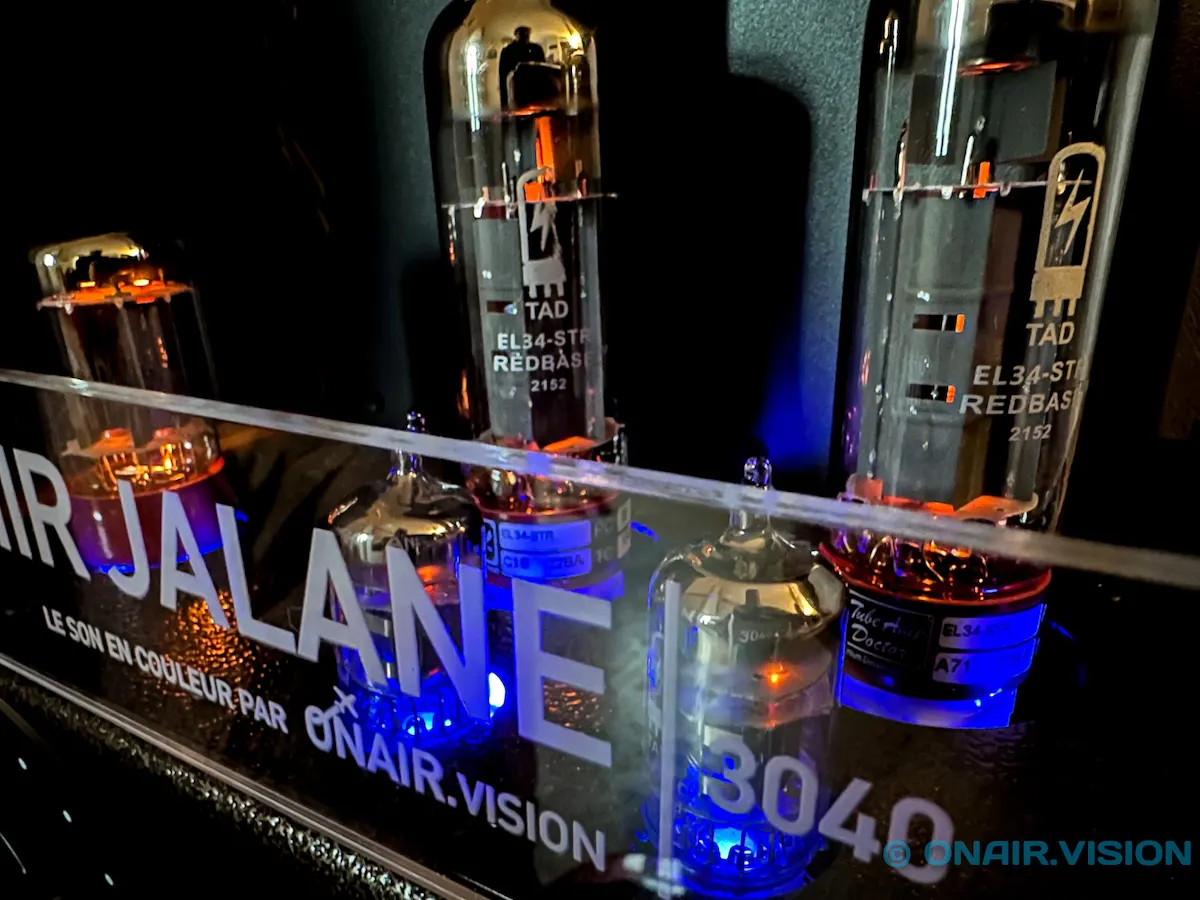

Ensemble Tube Amp Doctor – TAD EL34 Red Base – TAD 7025

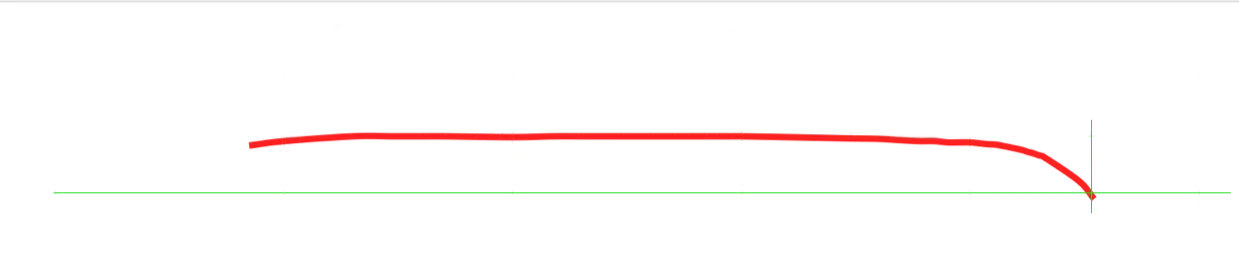

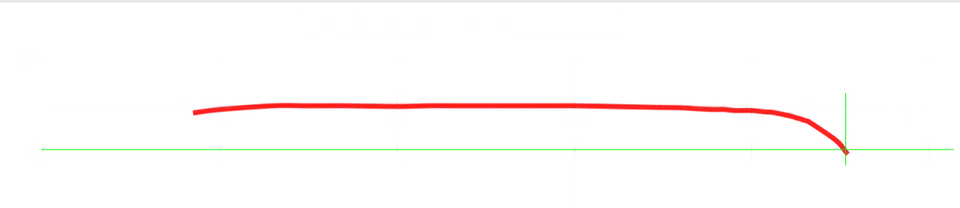

Caractéristiques techniques

Le synoptique ci-dessous présente les principes électroniques du SAPHIR JALANE 3040, push-pull classe AB (AB1).

Principe général des alimentations électriques

Principe général de l’amplification du signal (implémentation électronique version 5.06)

Pour profiter au mieux de votre amplificateur SAPHIR JALANE 3040, équipez-vous d’enceintes Elipson 34F, vous ne le regretterez pas (contactez Planète-Technologie ou rendez-vous sur leur site).

L’histoire…

La genèse

Il existe une variété infinie d’amplificateurs à lampes ; trois idées sont venues forger le projet SAPHIR JALANE 3040.

Pouvoir utiliser différents types de lampes de puissance selon les goûts de chacun.

Types de lampes de puissance : nous prévoyons l’usage de lampes qui sont toujours en fabrication et nous orientons donc vers des modèles connus et reconnus par les musiciens et audiophiles : EL34, KT88 et KT150. La version « bloc mono » rend chaque voie totalement indépendante, le rendu s’en trouve plus précis.

Renoncer à la polarisation automatique et donc donner à l’heureux possesseur la faculté de régler lui-même ses tubes.

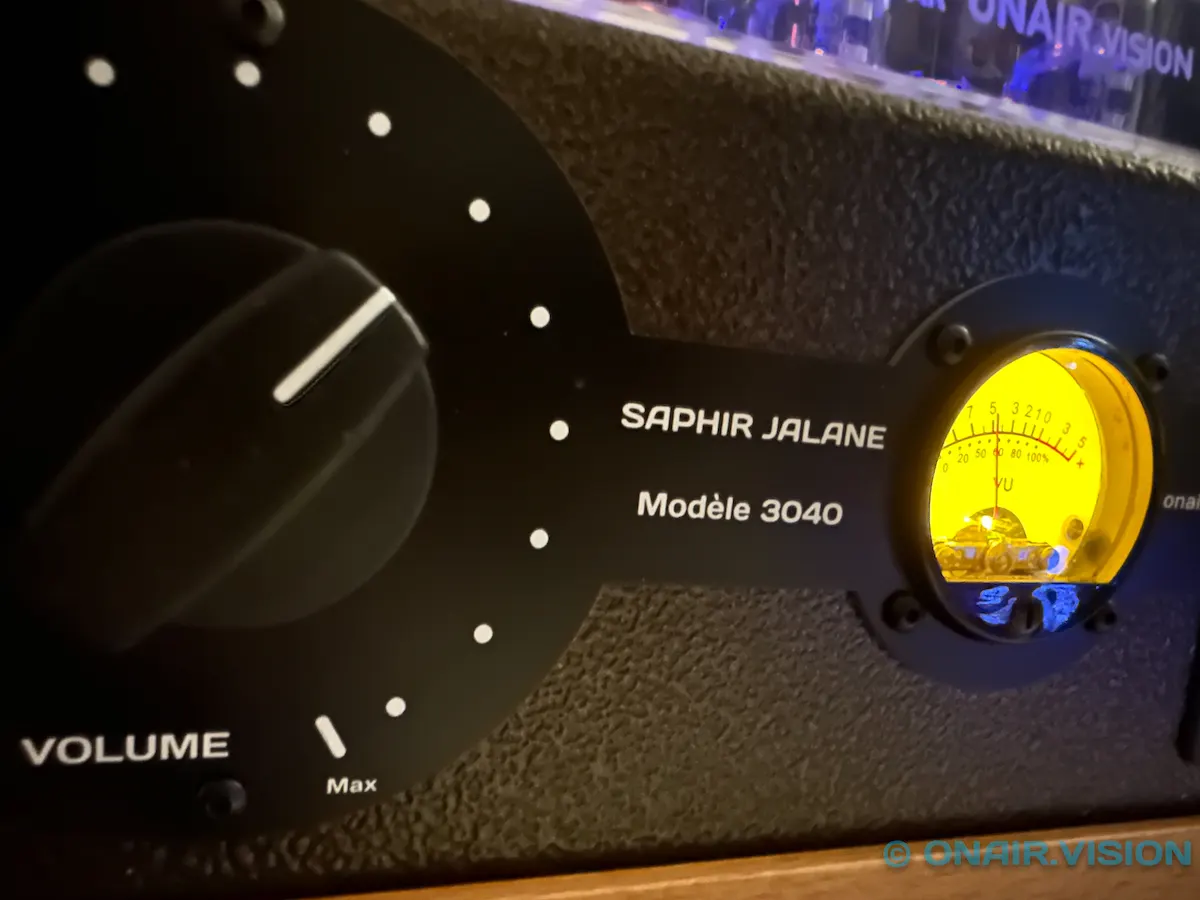

La polarisation : pour permettre le choix des lampes de puissance, l’acquéreur doit pouvoir ajuster la polarisation. C’est l’intérêt de la présence du vu-mètre, qui se transforme pour l’occasion en milliampèremètre et permettra de caler le courant de repos. Un potentiomètre multitours affleure la surface et permet un réglage fin.

Adopter un principe de pré-amplification et déphaseur de meilleure facture que les montages traditionnels.

Pré-amplification et déphaseur : la pré-amplification et le déphasage pour piloter les tubes de puissance sont inspirés du montage Rogers RD Senior de 1959 : le montage cascode et le déphaseur de Schmitt. Un ensemble à très faible distorsion harmonique et faible bruit. L’écoute subjective nous donne la sensation d’une résolution exceptionnelle.

Le plan

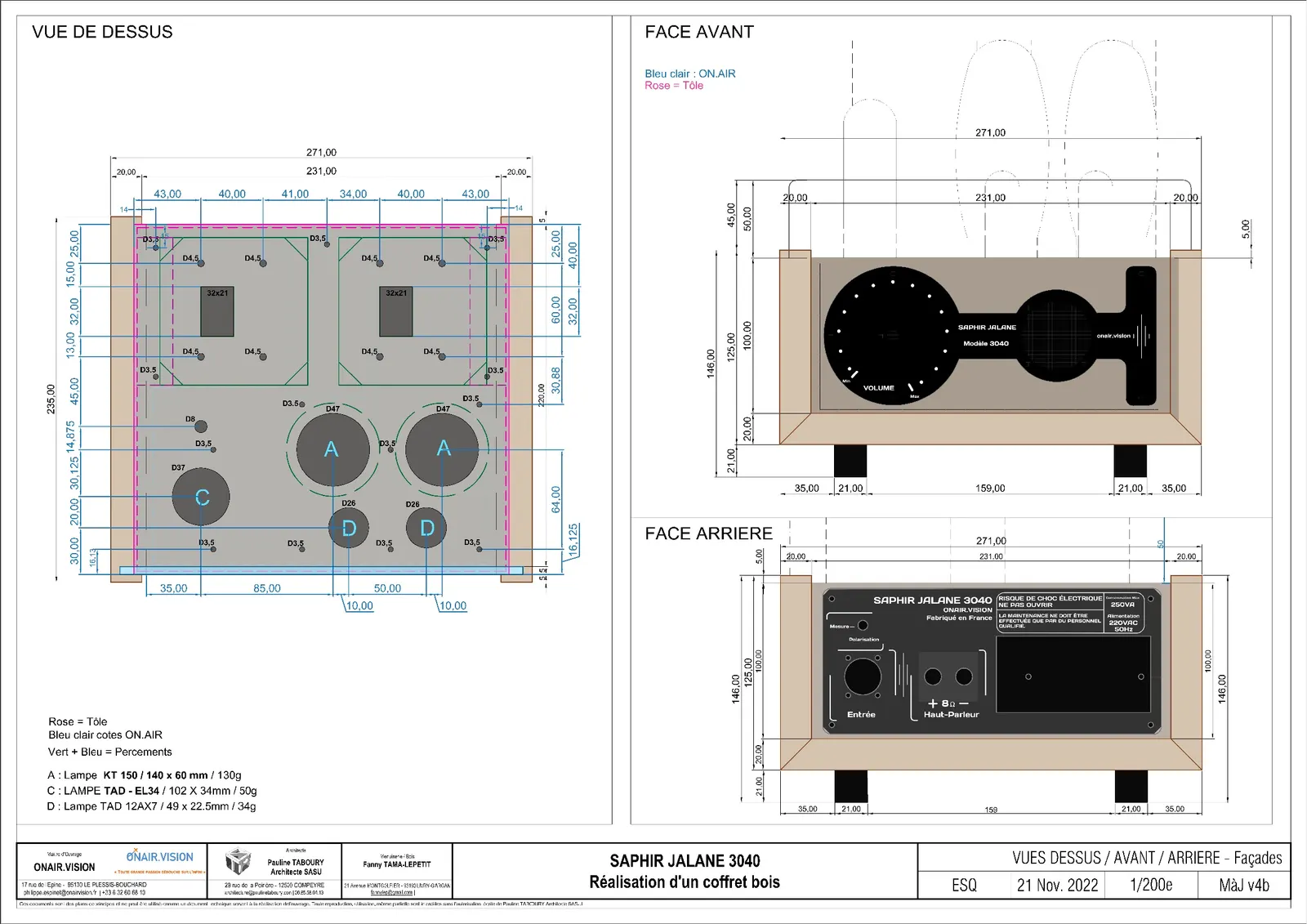

Pour qu’un plan se déroule sans accroc… il faut déjà un plan ! C’est ainsi que ce travail de conception industrielle prend forme avec Pauline TABOURY, architecte.

Un travail itératif afin de bien cerner les contraintes mécaniques, électromagnétiques et thermiques de ce nouvel amplificateur de la série SAPHIR. Et au-delà de la réalisation des plans, c’est aussi une assistance à maîtrise d’œuvre fondamentale qui nous permet de définir les bons matériaux, comme le choix de la tôle maîtresse en inox, et les sociétés consultées.

Une gestion de projet globale pour une garantie de résultat, dans les temps et avec le rendu attendu !

Pauline TABOURY, architecte (site web)

La tôle maîtresse

Pourquoi la « tôle maîtresse » ? Tout simplement parce qu’elle va porter l’ensemble des contraintes de poids, thermiques et du temps à l’usage.

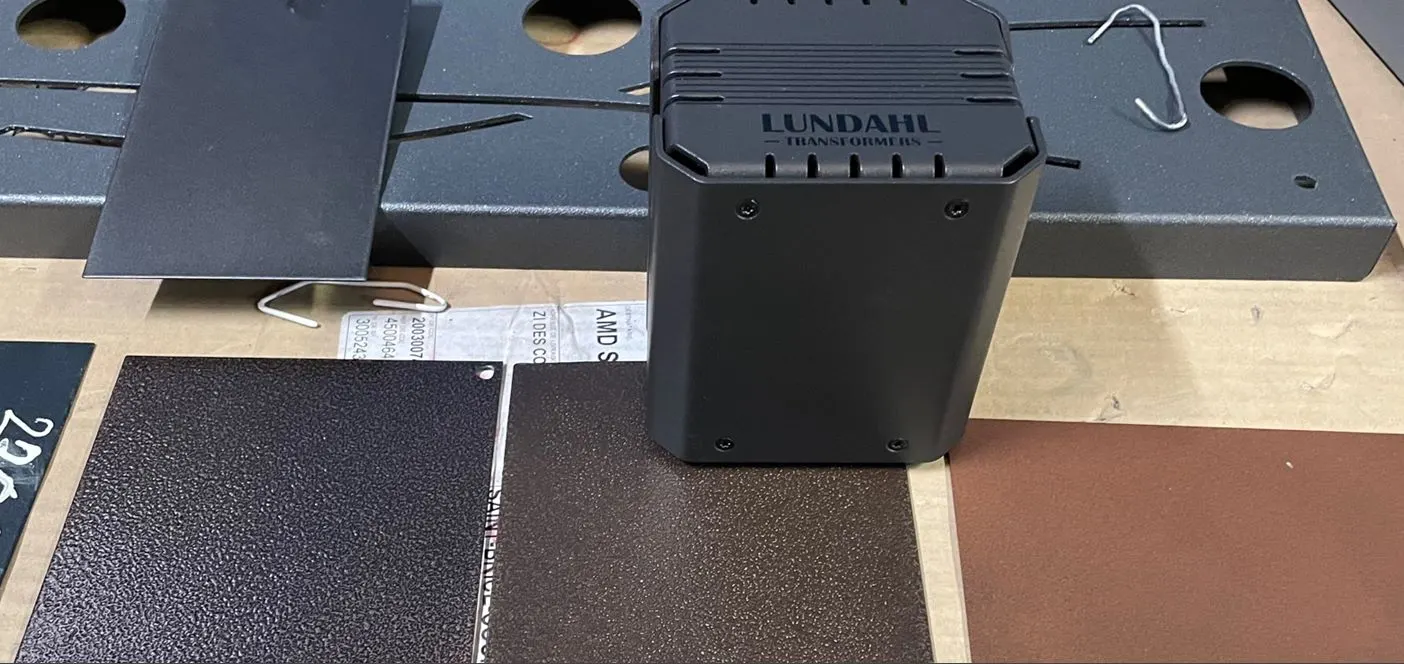

Cette partie est donc particulièrement étudiée, c’est pourquoi la société POURQUIÉ rejoint l’aventure, une entreprise pour qui le travail du métal n’a plus de secret !

Au-delà de ses qualités d’expert du métal, elle sait travailler sur de petites séries et faire du sur-mesure.

Entreprise POURQUIÉ (site web)

L’ébénisterie Fanny TAMA-LEPETIT

Ce nouvel amplificateur s’inscrit dans une démarche artisanale où la qualité de réalisation est prioritaire sur tout le reste. Le « fait main » a cet avantage de créer des objets uniques et une histoire particulière.

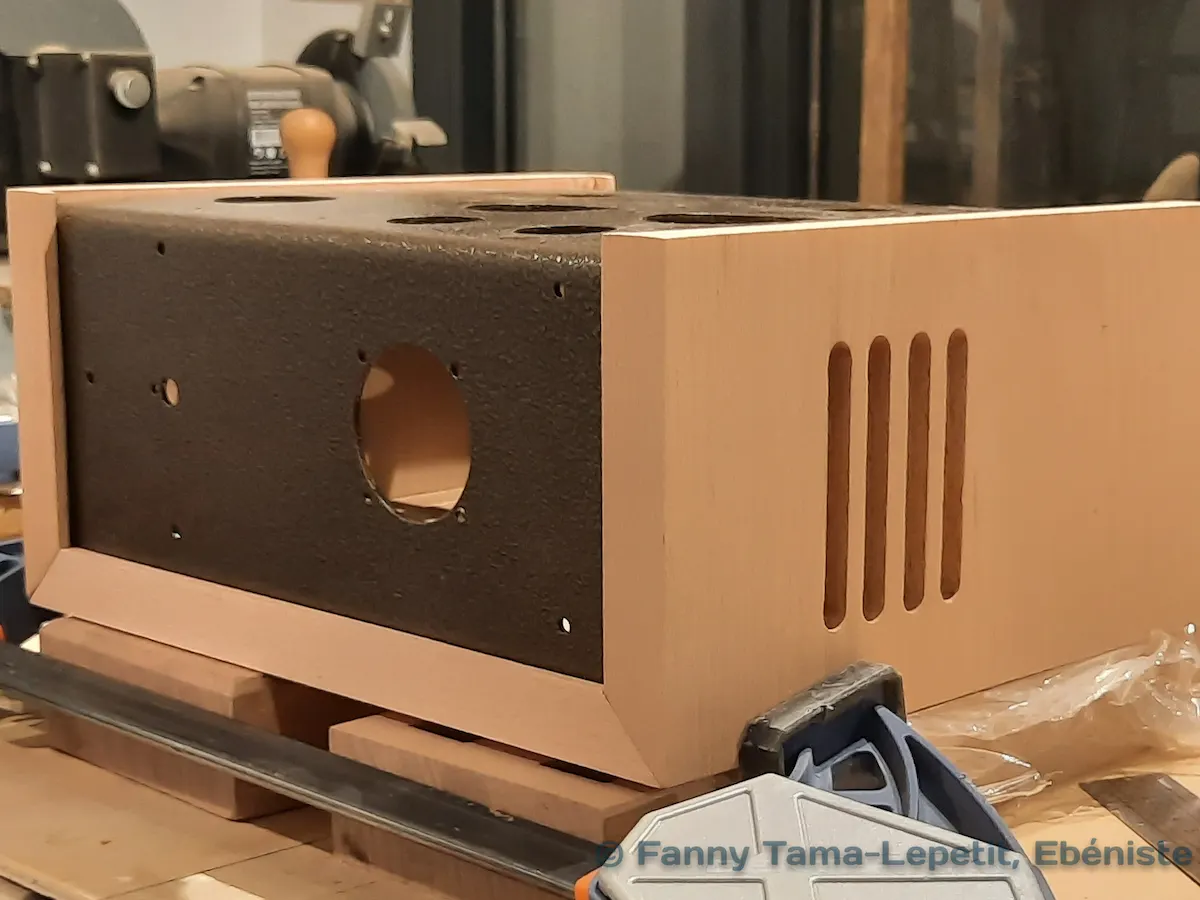

C’est ainsi que nous nous retrouvons dans l’atelier de Fanny TAMA-LEPETIT, où la magie opère ! La passion de l’ébénisterie au bout des doigts, Fanny donne naissance à ce qui fut une idée, puis un dessin industriel et enfin cet écrin de hêtre.

Fanny TAMA-LEPETIT (site web)

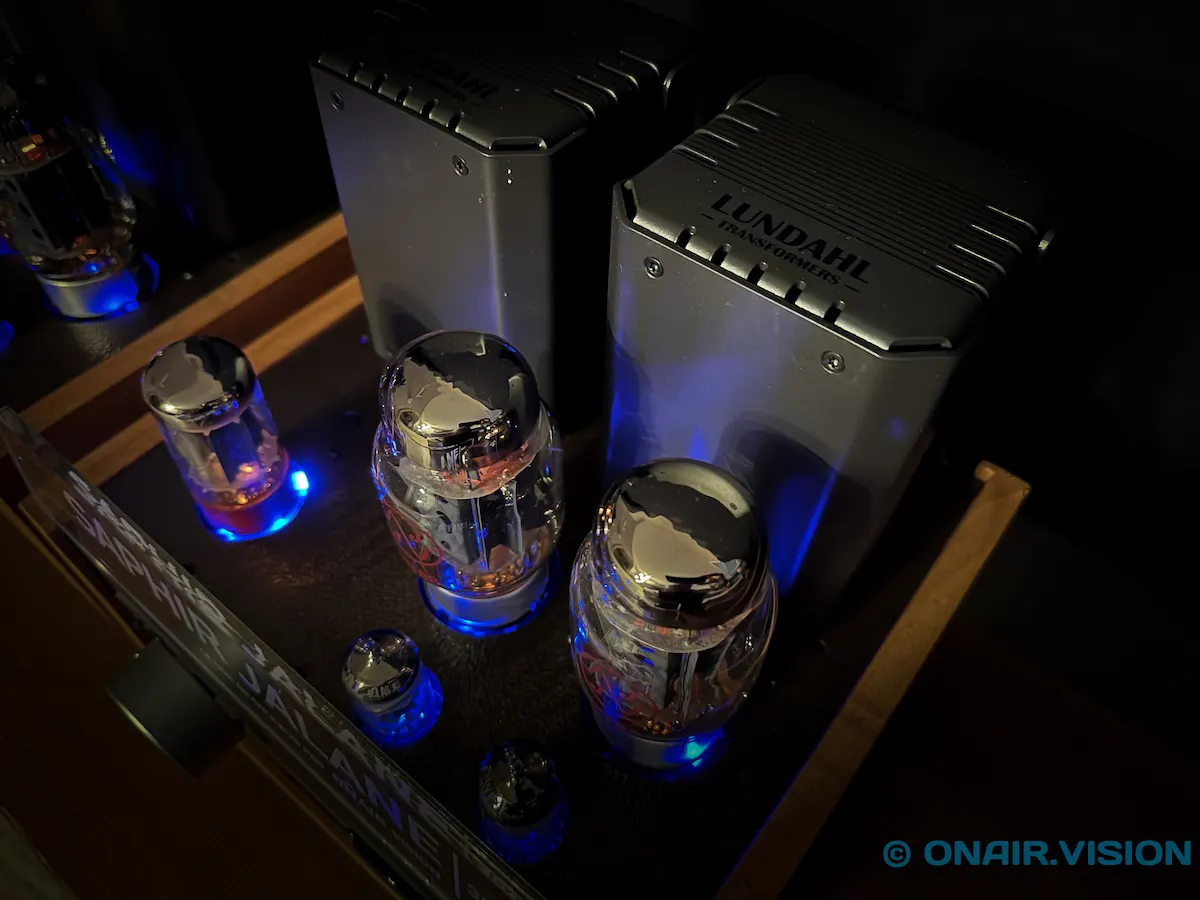

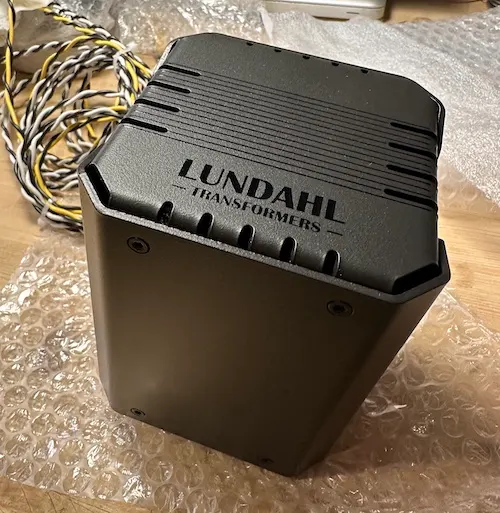

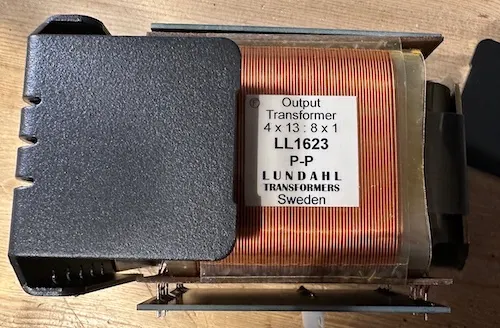

Les transformateurs LUNDAHL – CERES AUDIO

On pourrait disposer de la meilleure idée : si les transformateurs ne sont pas à la hauteur, le résultat sera très loin d’être de bonne qualité. C’est pourquoi notre choix s’est porté sur une entreprise suédoise, LUNDAHL.

Tous les transformateurs du SAPHIR JALANE 3040 sont de cette entreprise. Leur qualité de réalisation est exceptionnelle et les performances tout aussi étonnantes.

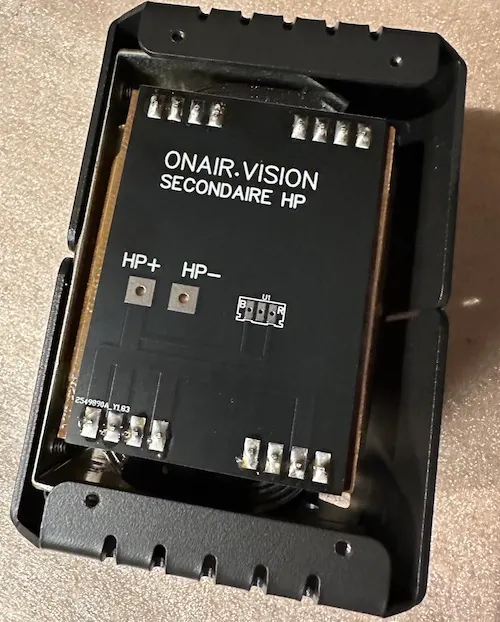

L’entreprise française CERES AUDIO en est l’importateur, et Christian Dubendorf son dirigeant, un ingénieur aux conseils bien avisés ! Nous avons, sur ses conseils, implémenté le filtrage de la haute tension en mode réjection du mode commun grâce à la symétrie parfaite de la self LUNDAHL, ce qui réduit l’ondulation post-redressement à un niveau résiduel quasi nul (non mesurable dans notre labo).

Entreprise CERES AUDIO (site web)

Réglage de la polarisation

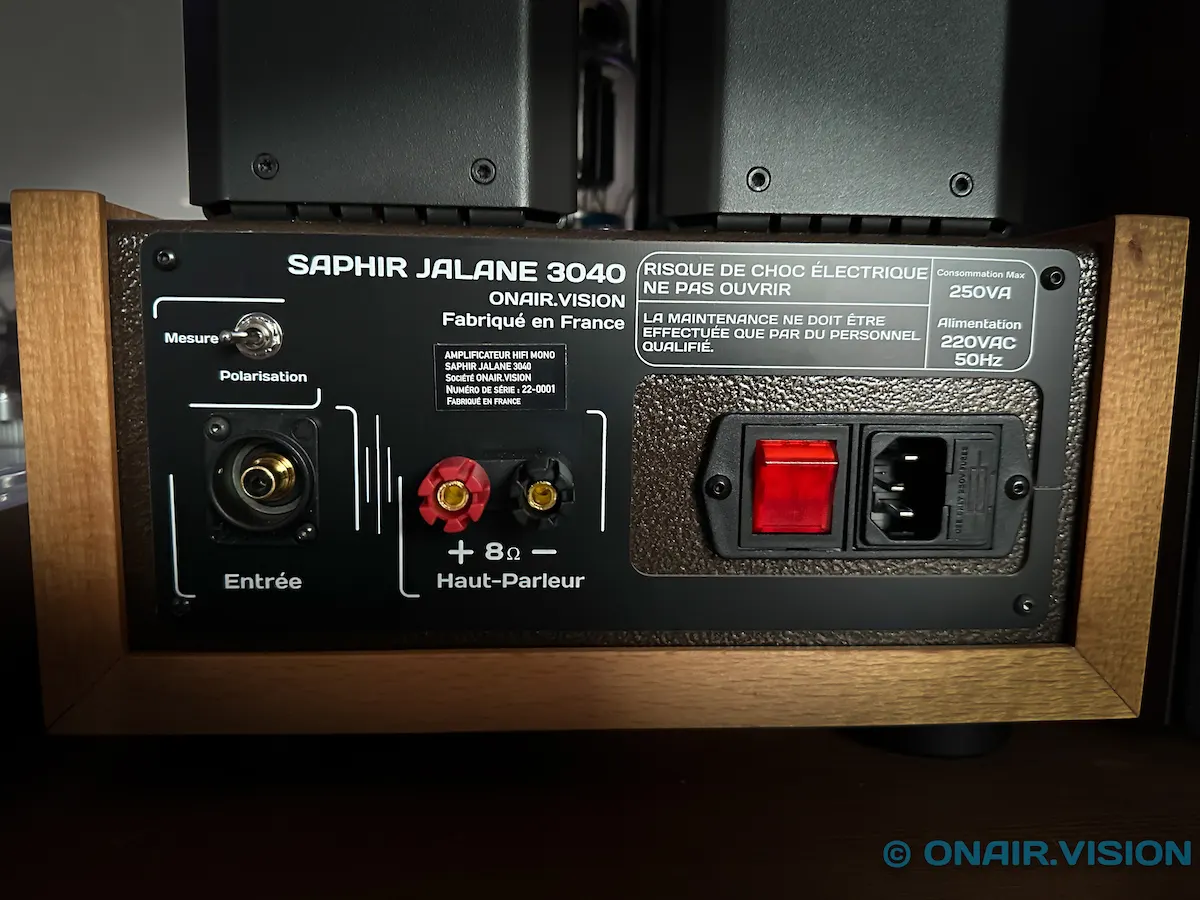

Les lampes sont parfaitement identiques, la mesure du courant s’effectue donc sur les deux tubes de puissance simultanément. Lorsque l’interrupteur situé à l’arrière est commuté vers « Mesure », le vu-mètre mesure alors le courant qui circule dans les deux tubes.

La polarisation est fixée à 70 % de la dissipation autorisée du tube pour un point de fonctionnement optimal en classe AB. Pour les tubes KT150 et KT170, on restera plutôt vers une classe B tout en ayant un courant de repos suffisant pour les bas volumes.

Lorsque vous achetez vos tubes, exigez qu’ils soient appairés de façon à garantir la méthode de mesure du courant et les comportements de chaque bloc mono SAPHIR JALANE 3040.

Reportez-vous au tableau ci-dessous pour régler vos lampes et, à l’aide du potentiomètre multitours situé derrière la GZ34, réglez le vu-mètre sur la position correspondante.

  1. Toutes les opérations de changement de lampes doivent s’effectuer l’amplificateur SAPHIR JALANE 3040 éteint depuis au moins 10 minutes et débranché du réseau électrique.
  2. Une fois éteint, réglez la polarisation au minimum en tournant à gauche (dévisser) le potentiomètre multitours de réglage.
  3. Installez vos lampes, rallumez le SAPHIR JALANE 3040, attendez 1 minute puis réglez la polarisation progressivement jusqu’à ce que l’aiguille du vu-mètre atteigne sa position.
  4. Écoutez vos œuvres à un volume doux et vérifiez régulièrement la position du vu-mètre. Ajustez le réglage au besoin pour revenir à la bonne position (temps d’observation : 1 heure).
Lampe Position Courant par tube Tension d’anode
EL34 -6 VU 38 mA 458 V
KT88 -3 VU 55 mA 445 V
KT150 -2,5 VU 60 mA 440 V
KT170 -1 VU 80 mA 430 V

Lorsque des KT150 sont installées, on peut considérer que le SAPHIR JALANE 3040 est dans un usage plus intensif qu’avec les autres lampes. Dans cette configuration, le transformateur haute tension est sollicité à 49 % de sa capacité totale disponible. La polarisation proposée implique une classe de fonctionnement « classe B » avec un courant de repos suffisant pour une écoute à bas volume.

Câblage

Câblage traditionnel : l’acheminement des tensions alternatives (chauffages et hautes tensions) est réalisé « en l’air » en câble torsadé. Une méthode traditionnelle et efficace.

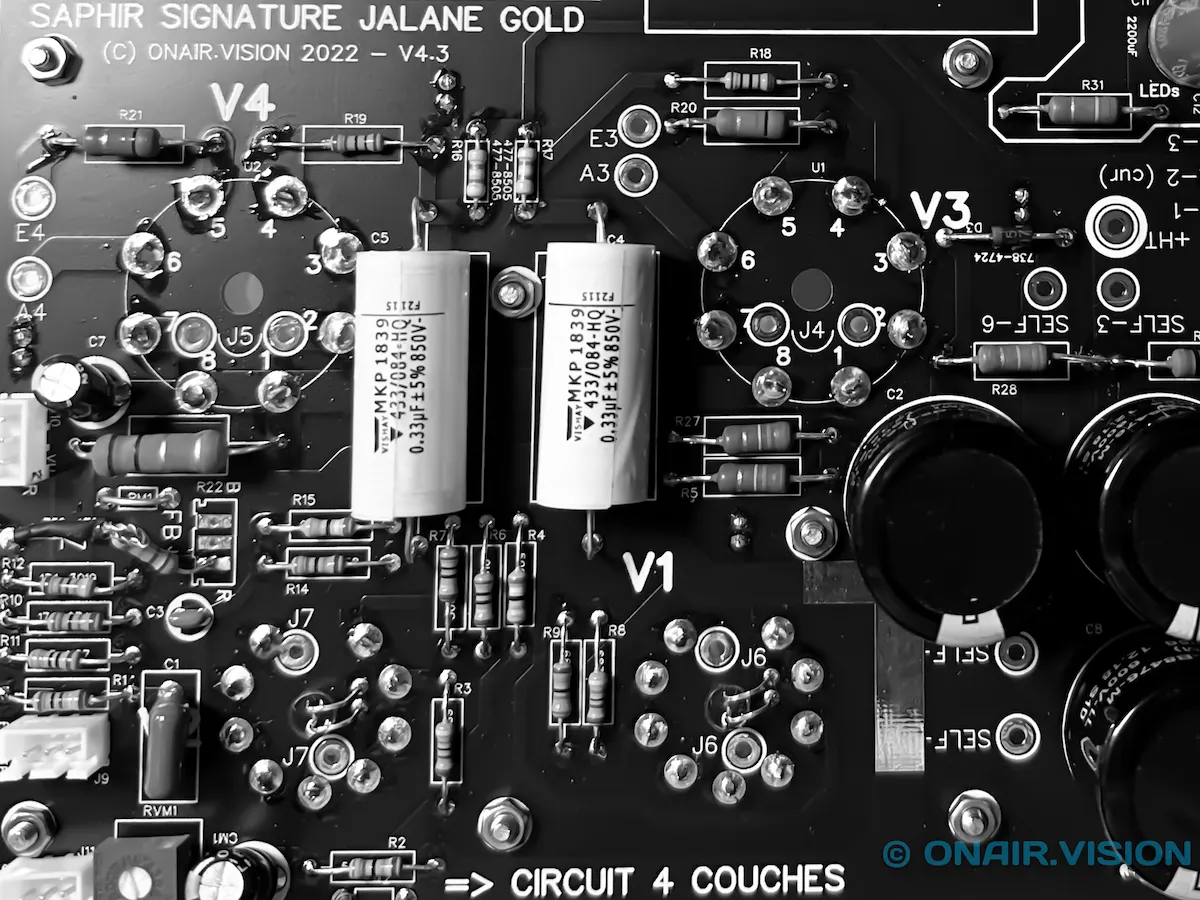

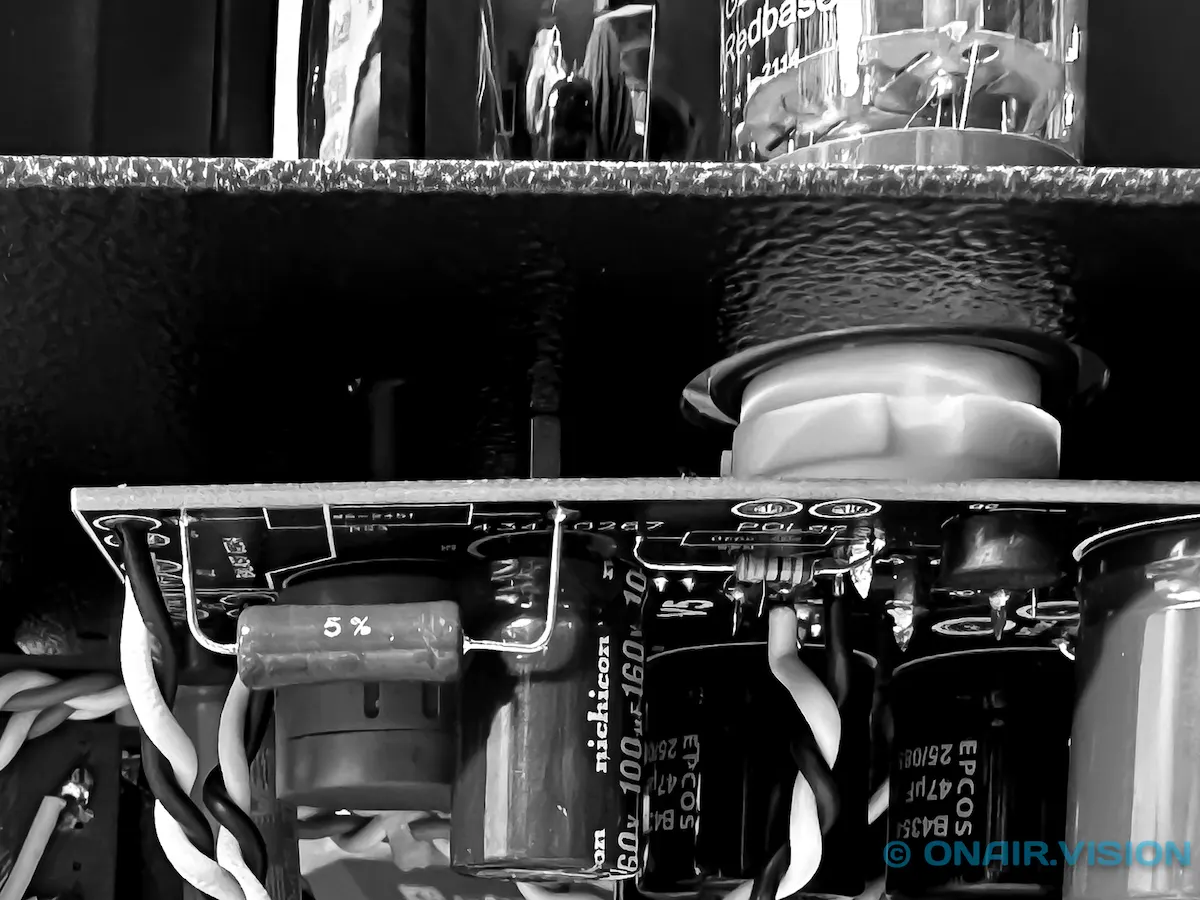

Circuit imprimé : l’usage d’un circuit imprimé rationalise et industrialise une partie de la circuiterie et permet de distribuer les signaux audio, de signalisation et de polarisation.

Entreprises qui ont contribué au projet

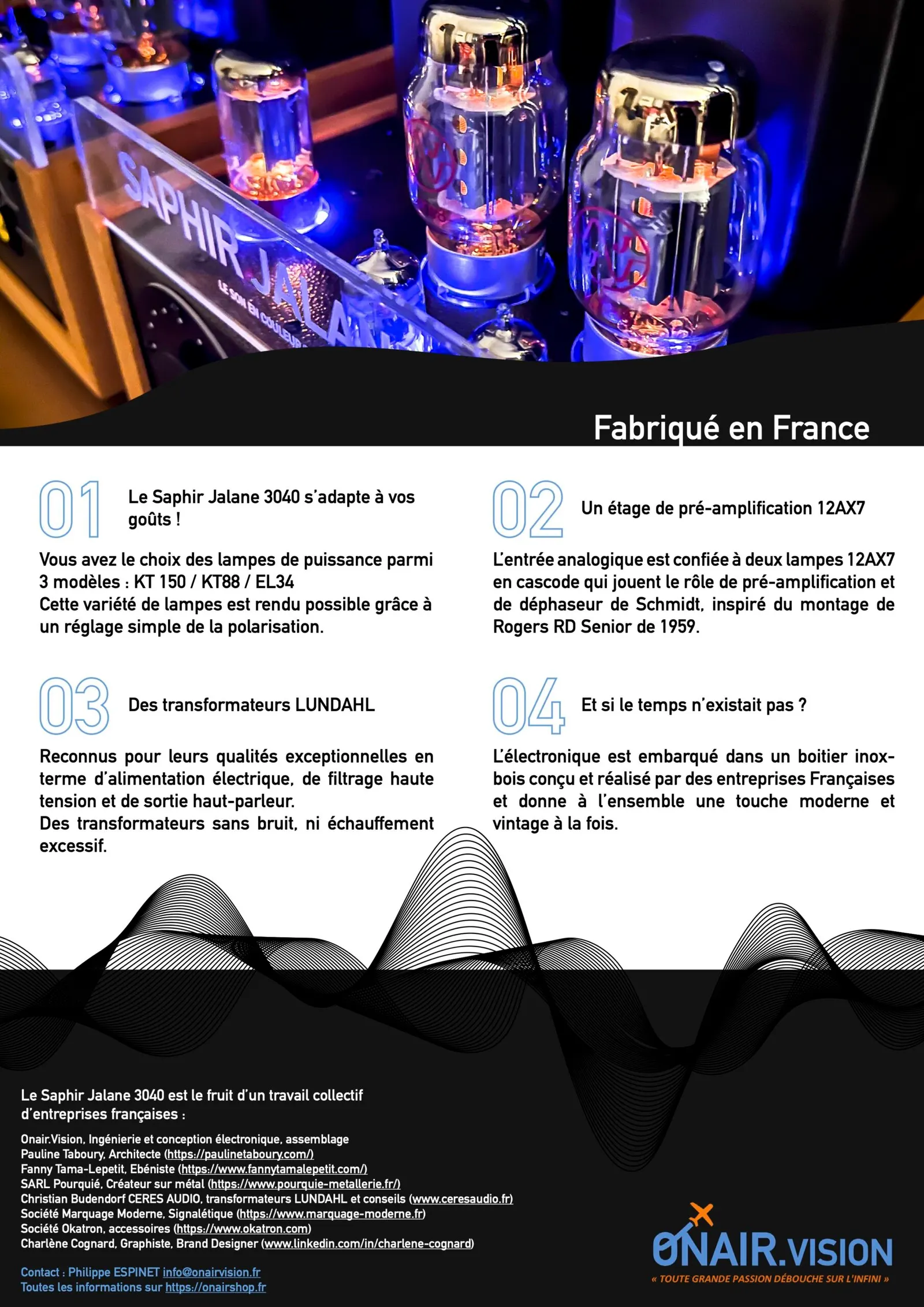

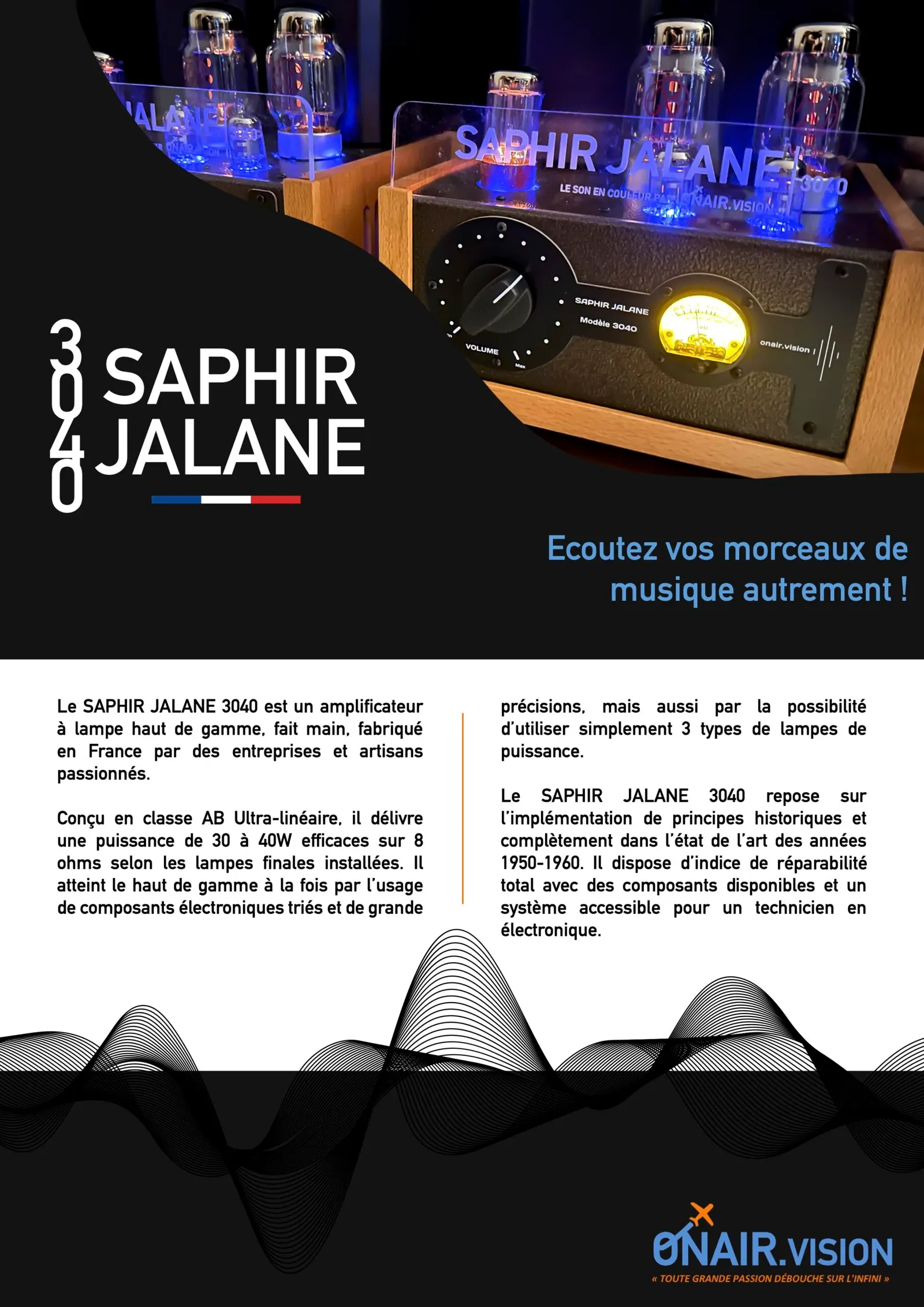

Documentation
