SAPHIR DX8

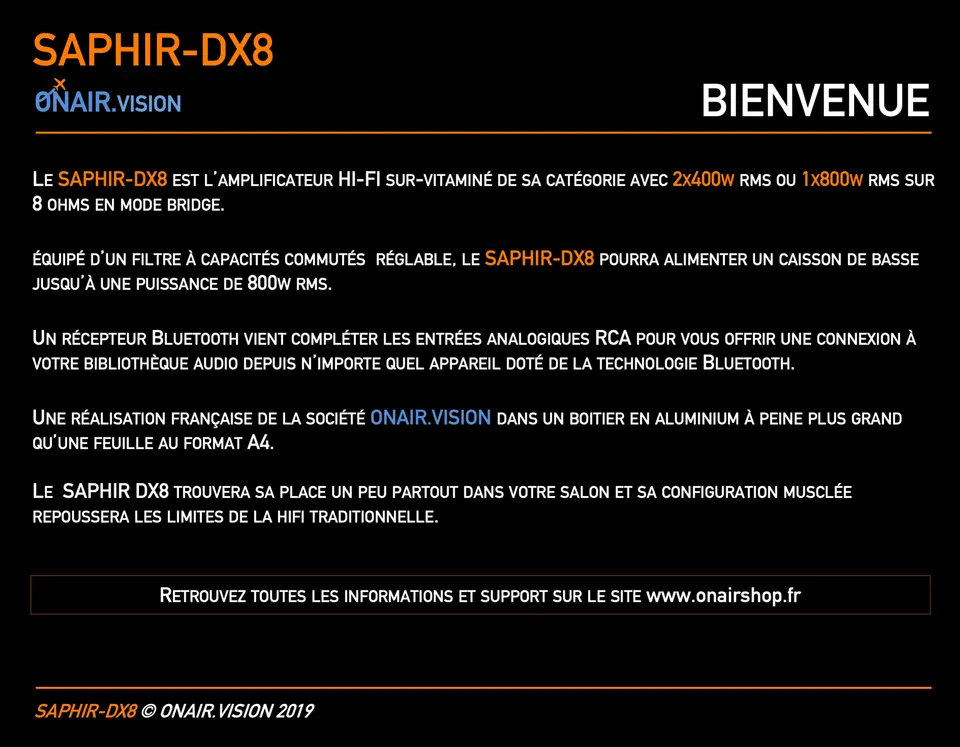

L’amplificateur SAPHIR DX8 dispose d’une puissance incroyable dans un volume des plus petits. L’objectif est de vous procurer un système qui ne vous décevra jamais à l’occasion d’écoutes un peu plus puissantes qu’à l’habitude.

Le SAPHIR DX8 trouvera sa place un peu partout dans votre salon ou pour des soirées animées.

Les modules de puissance sont issus de l’étude d’un modèle professionnel, le « QUAD PWD500 VITAMIX », capable de délivrer 4 × 500 W RMS sur 8 ohms et 2 × 2 kW RMS en BRIDGE. L’amplificateur SAPHIR DX8 est dérivé de cette étude pour une puissance délivrée de 2 × 400 W RMS sur 8 ohms. L’usage du SAPHIR DX8 en HI-FI et sa « réserve » de puissance sont idéaux pour une restitution de dynamique sans faille.

La classe D d’amplification (modulation de largeur d’impulsion) offre plusieurs opportunités : les modules de puissance sont plus légers et plus performants, avec un rendement de l’ordre de 90 %, et donc une incidence positive sur le dégagement de chaleur, beaucoup moins important qu’en classe AB. Associés à une alimentation à découpage qui observe les mêmes principes, nous disposons d’un ensemble léger et puissant.

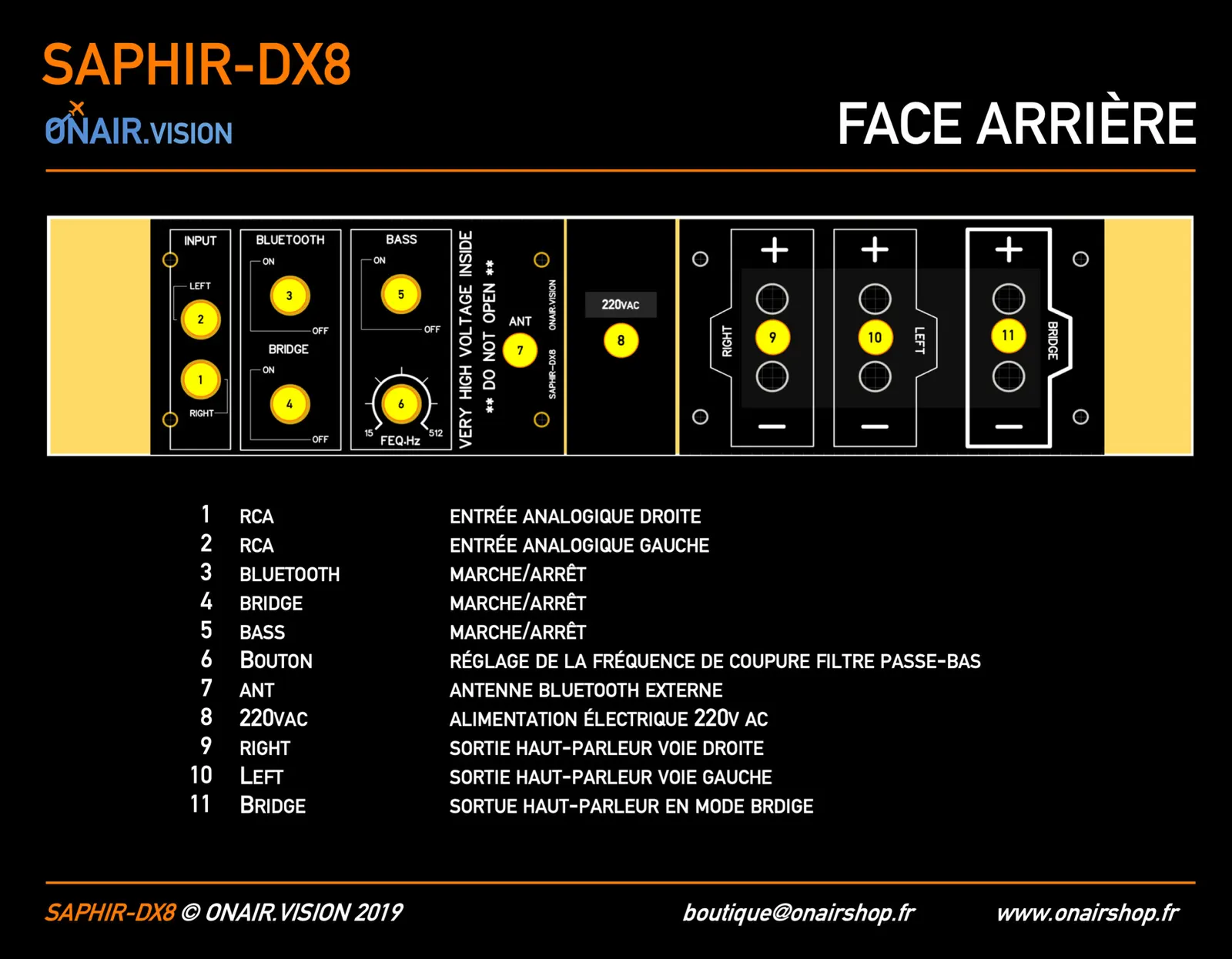

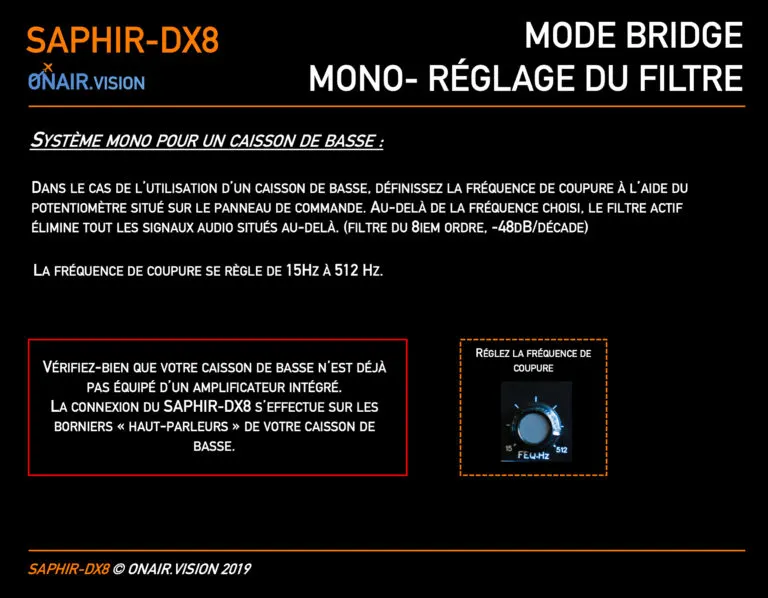

Dans ce souci de miniaturisation, toutes les commandes et connexions aux haut-parleurs sont situées à l’arrière du SAPHIR DX8. Le réglage de la fréquence de coupure du filtre « BASS » se réalise avec un petit tournevis afin d’éviter tout déréglage accidentel lors des manipulations sur les interrupteurs.

Conception et fabrication française ONAIR.VISION

ONAIR.VISION a orienté l’ingénierie électronique et l’intégration des différents systèmes de façon innovante, en respectant les règles de l’art de la classe D, avec une recherche de miniaturisation maximum sans compromis sur la puissance délivrée et le maintien de la qualité audio.

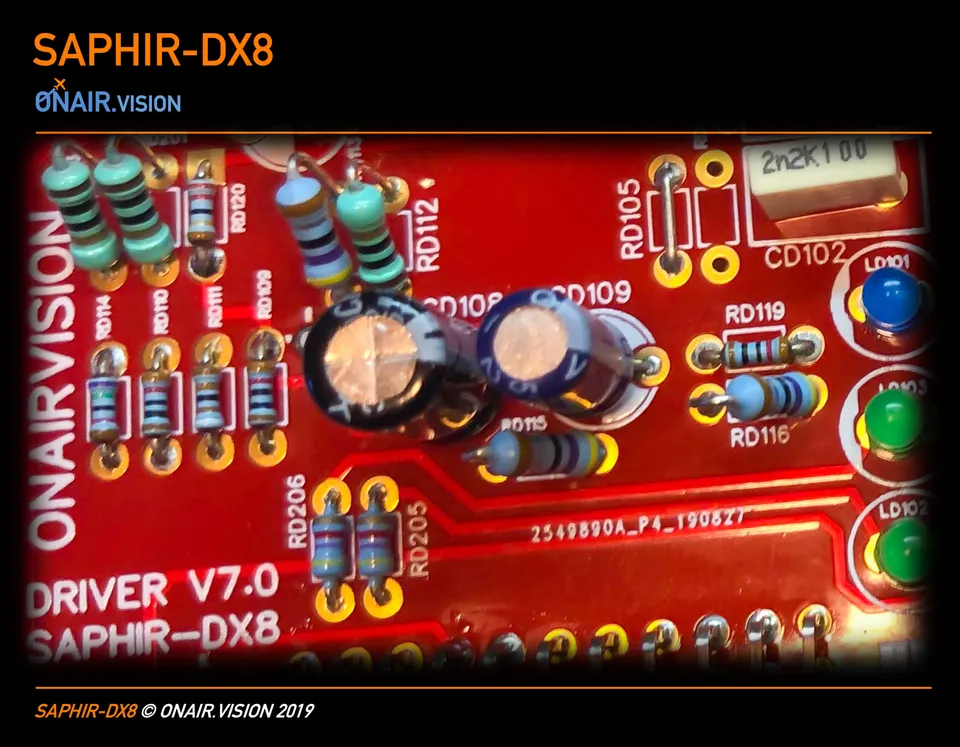

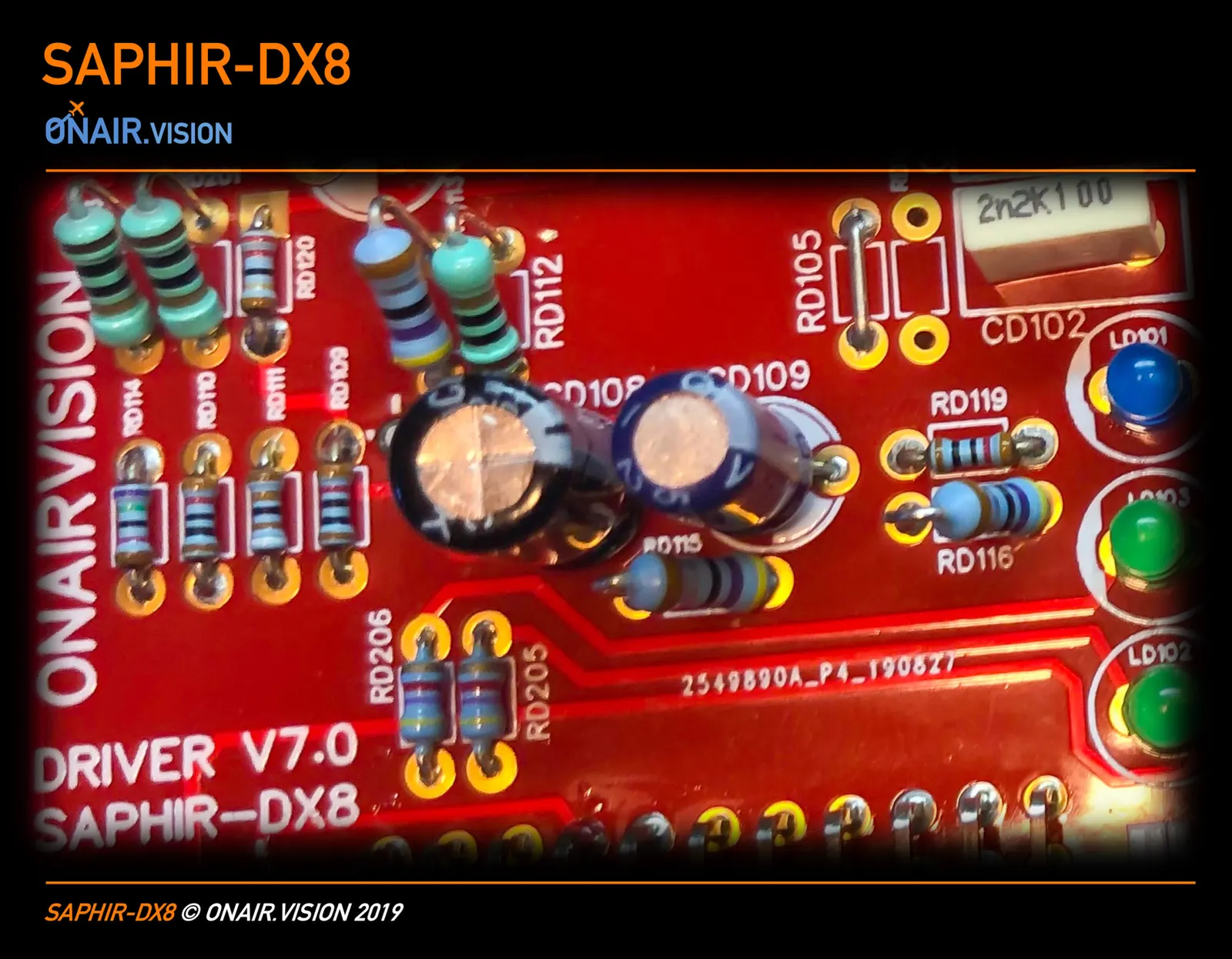

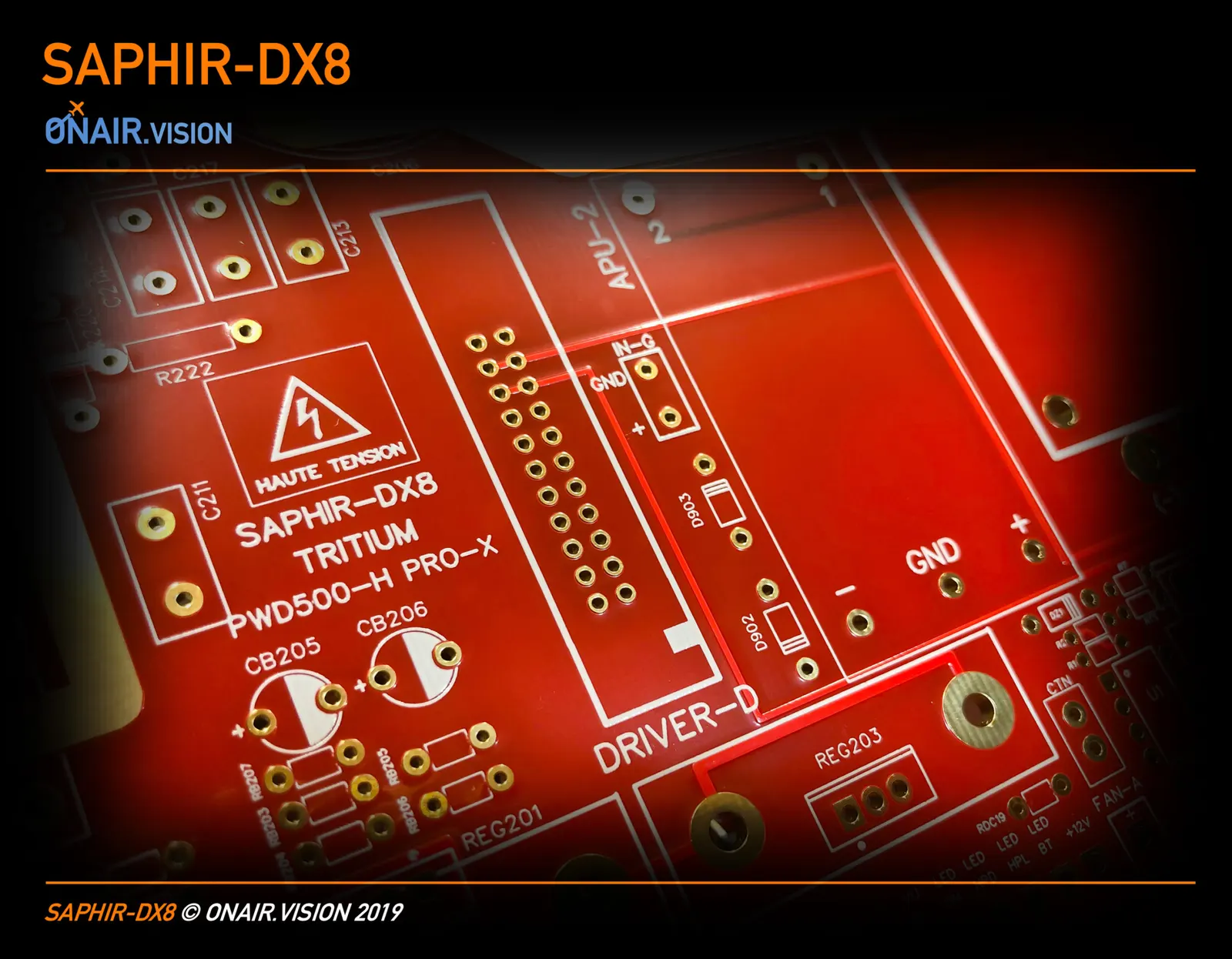

Des travaux de recherche et d’ajustement ont duré plusieurs mois afin de finaliser la version commercialisée du SAPHIR DX8. La conception des circuits imprimés 4 couches permet de réduire sensiblement tout le câblage de la distribution des alimentations, de la signalisation, des signaux de commande et de supervision.

Ces circuits imprimés, d’une épaisseur de 2 mm, sont élaborés avec des pistes nickel et or afin de réduire au maximum la résistivité ainsi que l’oxydation dans le temps.

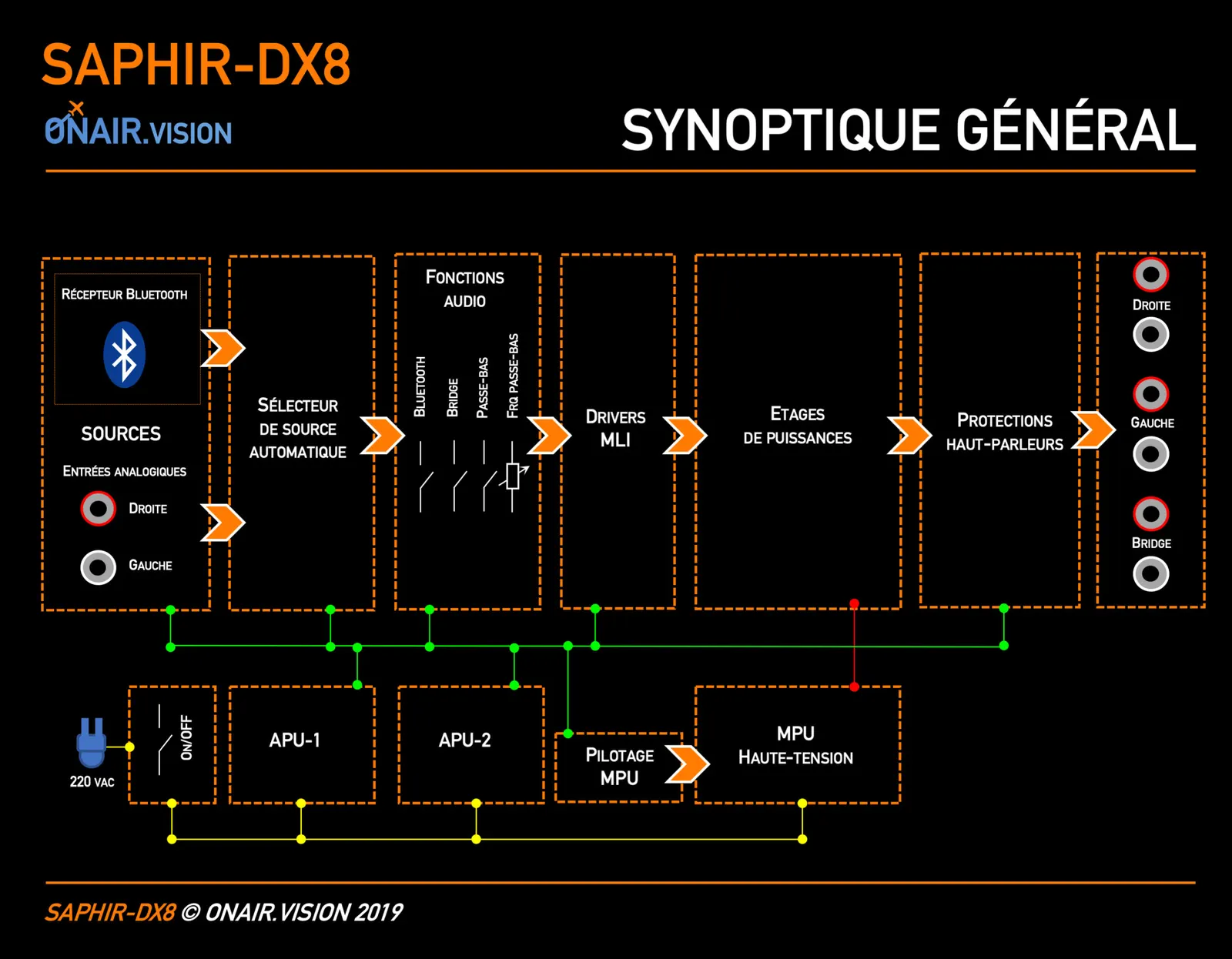

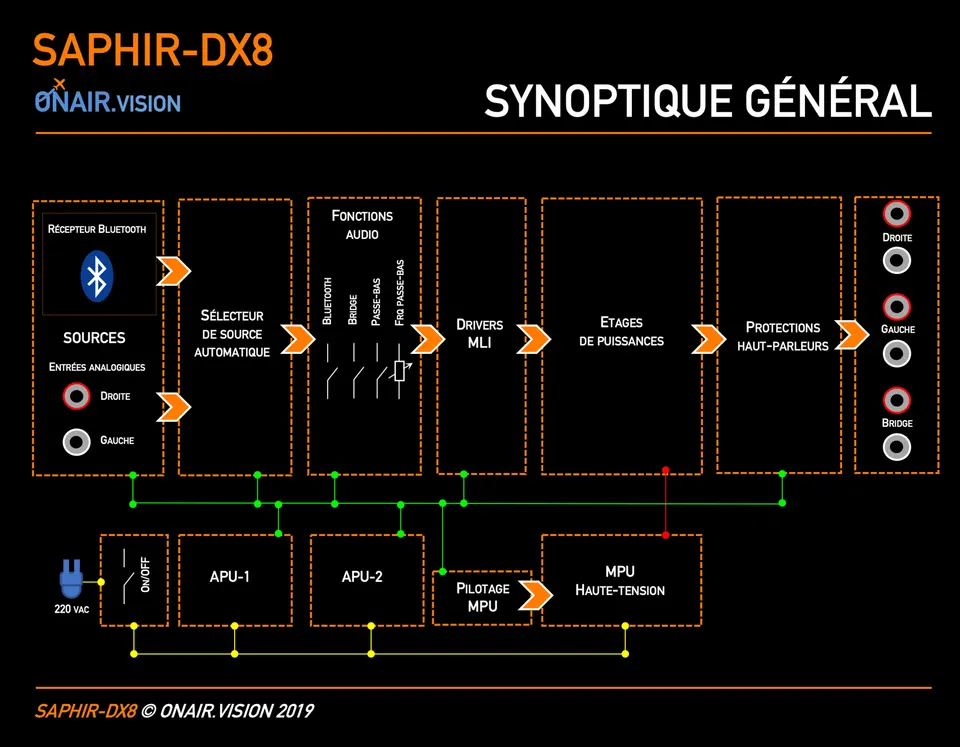

Des alimentations électriques spéciales procurent l’énergie distinctement aux modules de puissance, audio et de supervision. Ce principe permet de supprimer tous les effets induits des circuits entre eux, causés par une alimentation unique. Ces alimentations sont conçues pour fournir, au démarrage, les diverses tensions de façon progressive ; ce principe évite les transitoires brutales, pour une meilleure longévité des circuits électroniques.

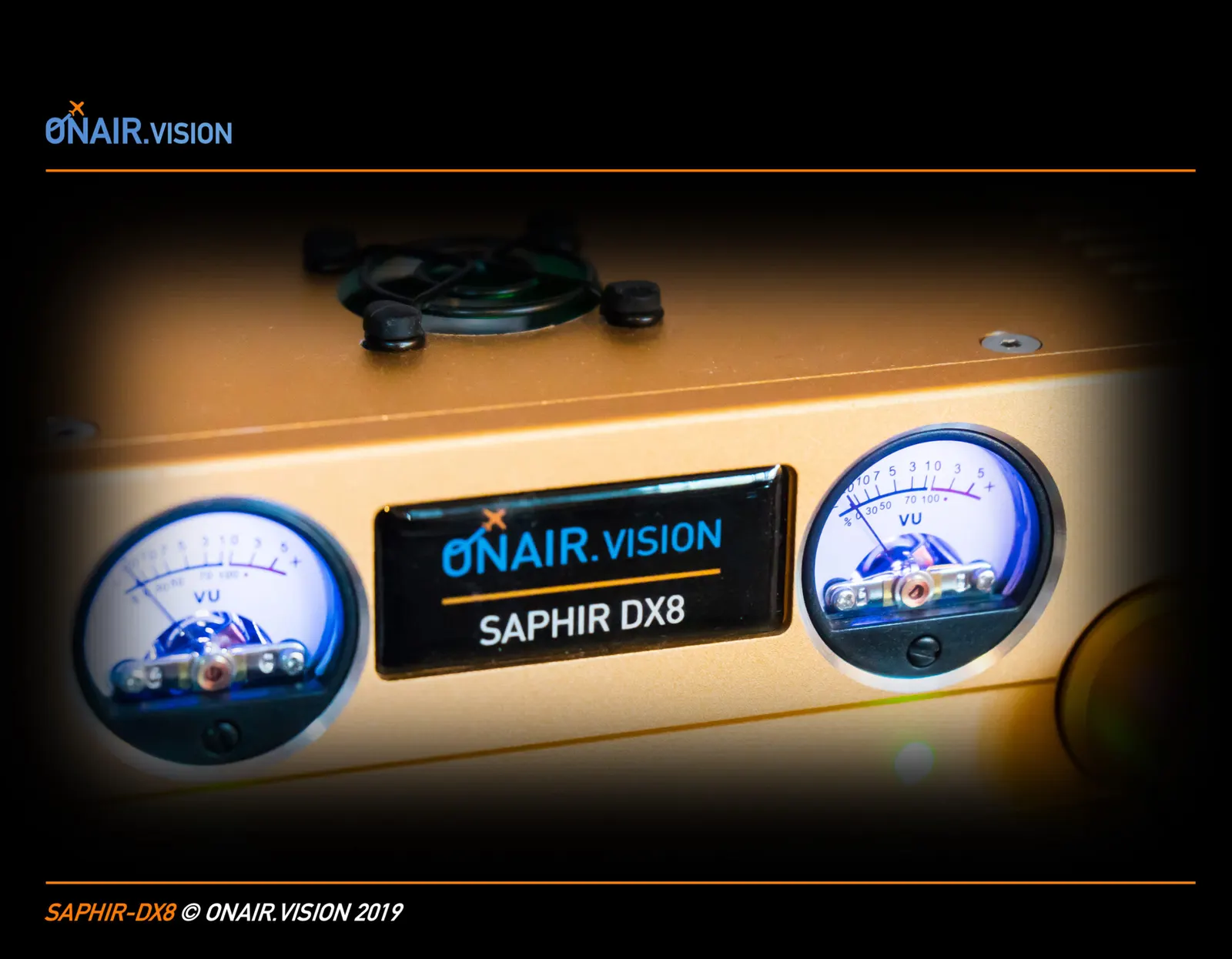

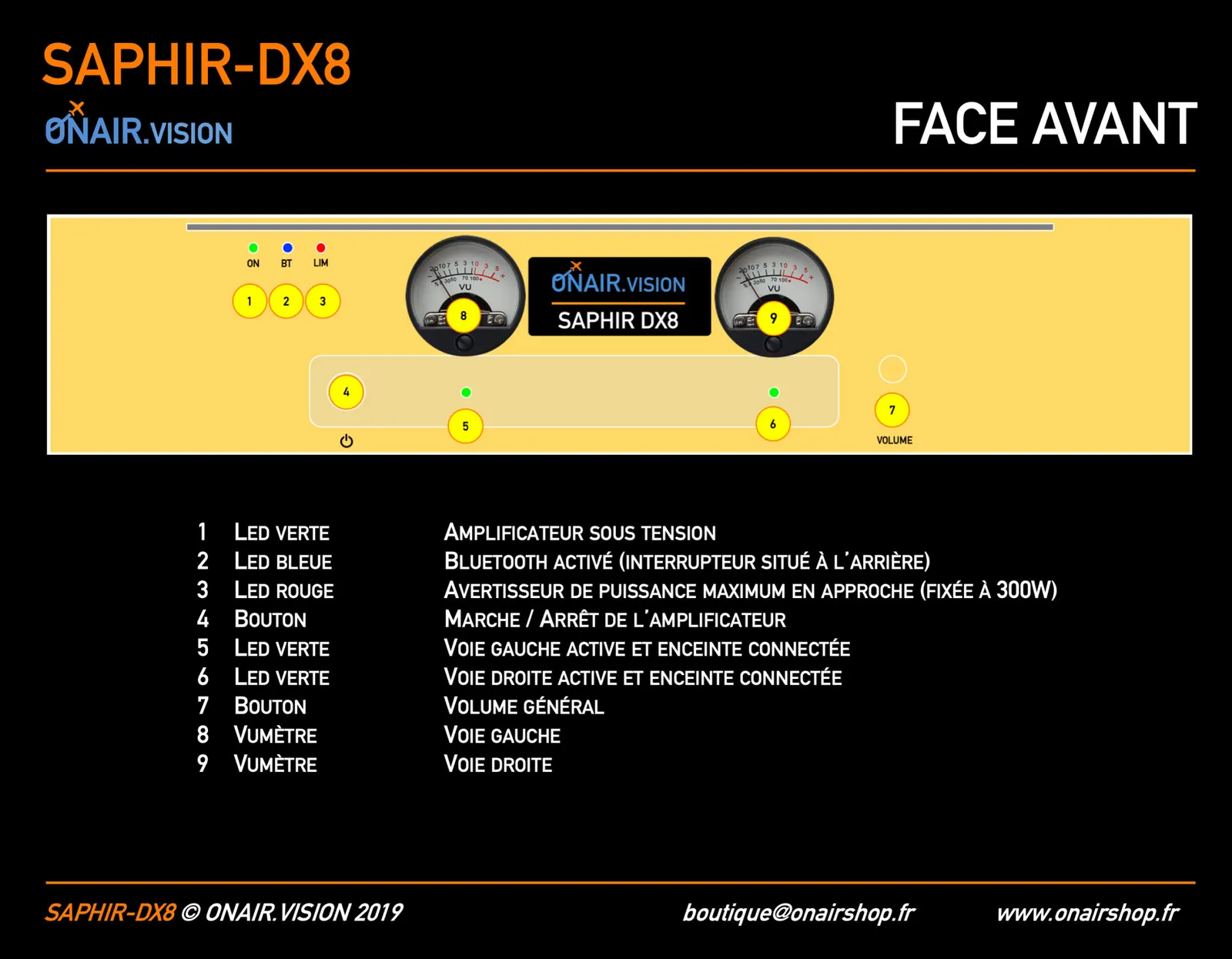

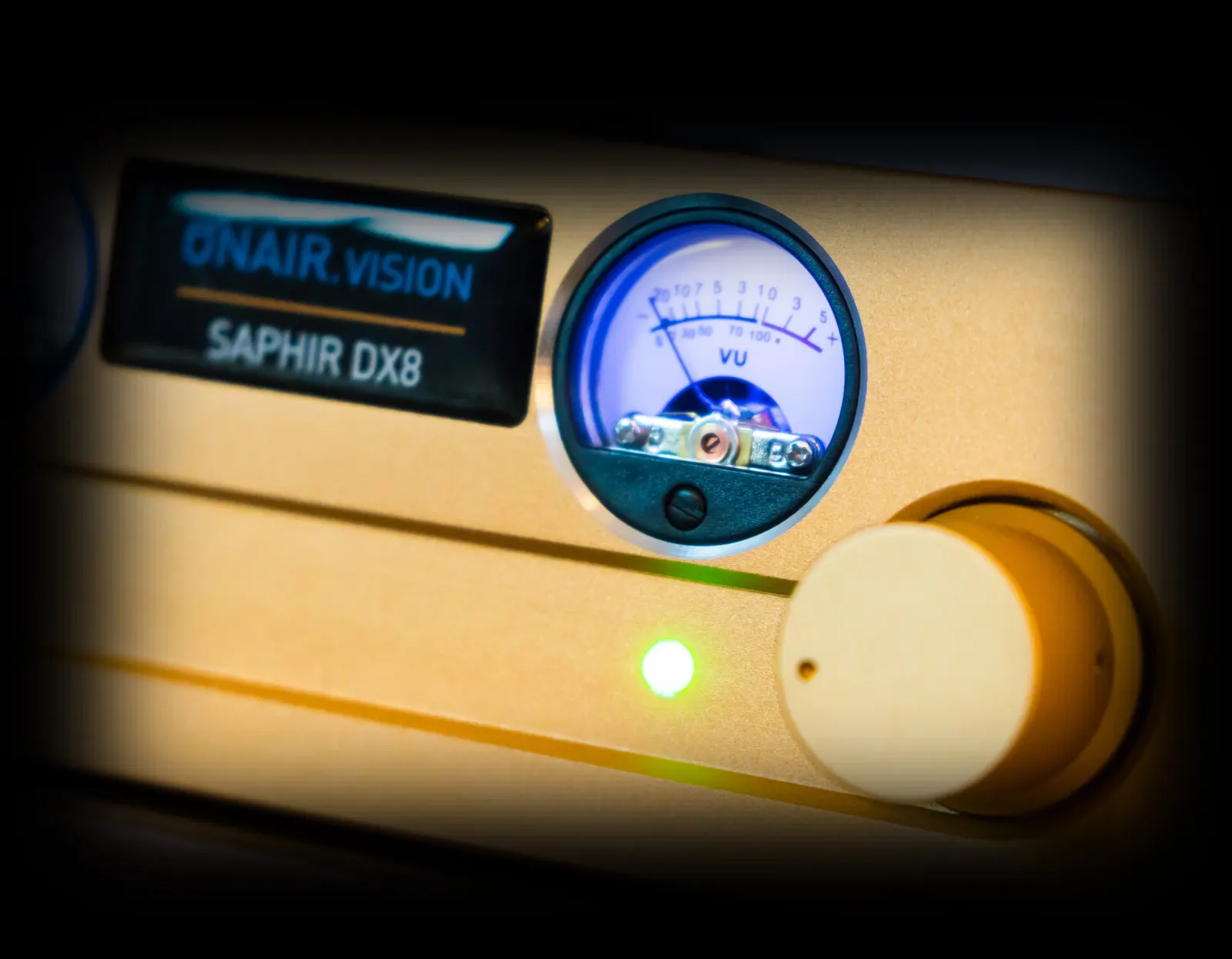

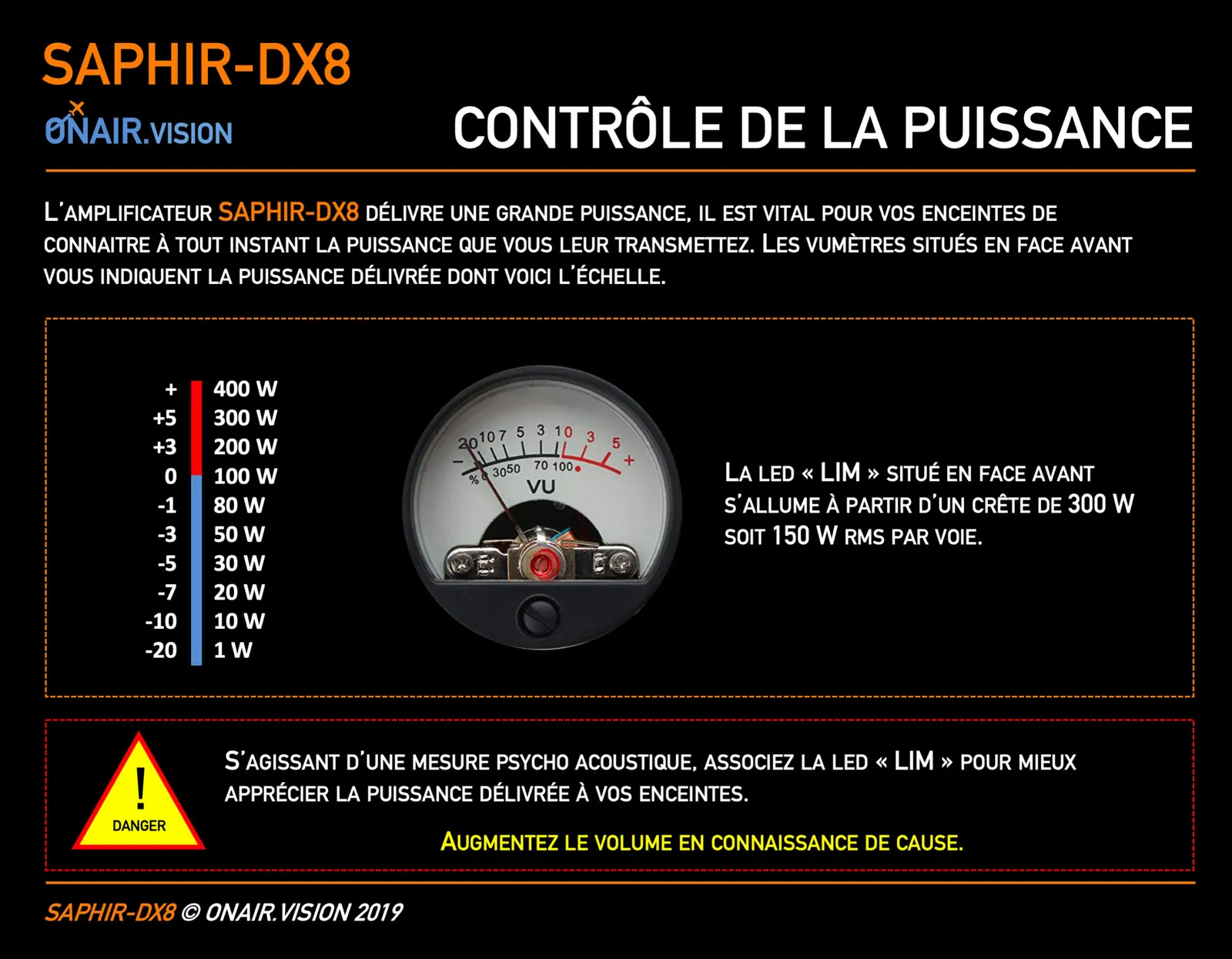

La puissance délivrée par le SAPHIR DX8 étant importante, il est impératif de contrôler ce que vous livrez aux enceintes. Des vu-mètres en face avant vous permettront de la contrôler. Les galvanomètres sont calés pour afficher 0 VU pour une puissance de 100 W RMS par voie. Cette puissance est communément rencontrée en HI-FI. Au-delà, vos enceintes devront être en mesure de recevoir une puissance plus élevée.

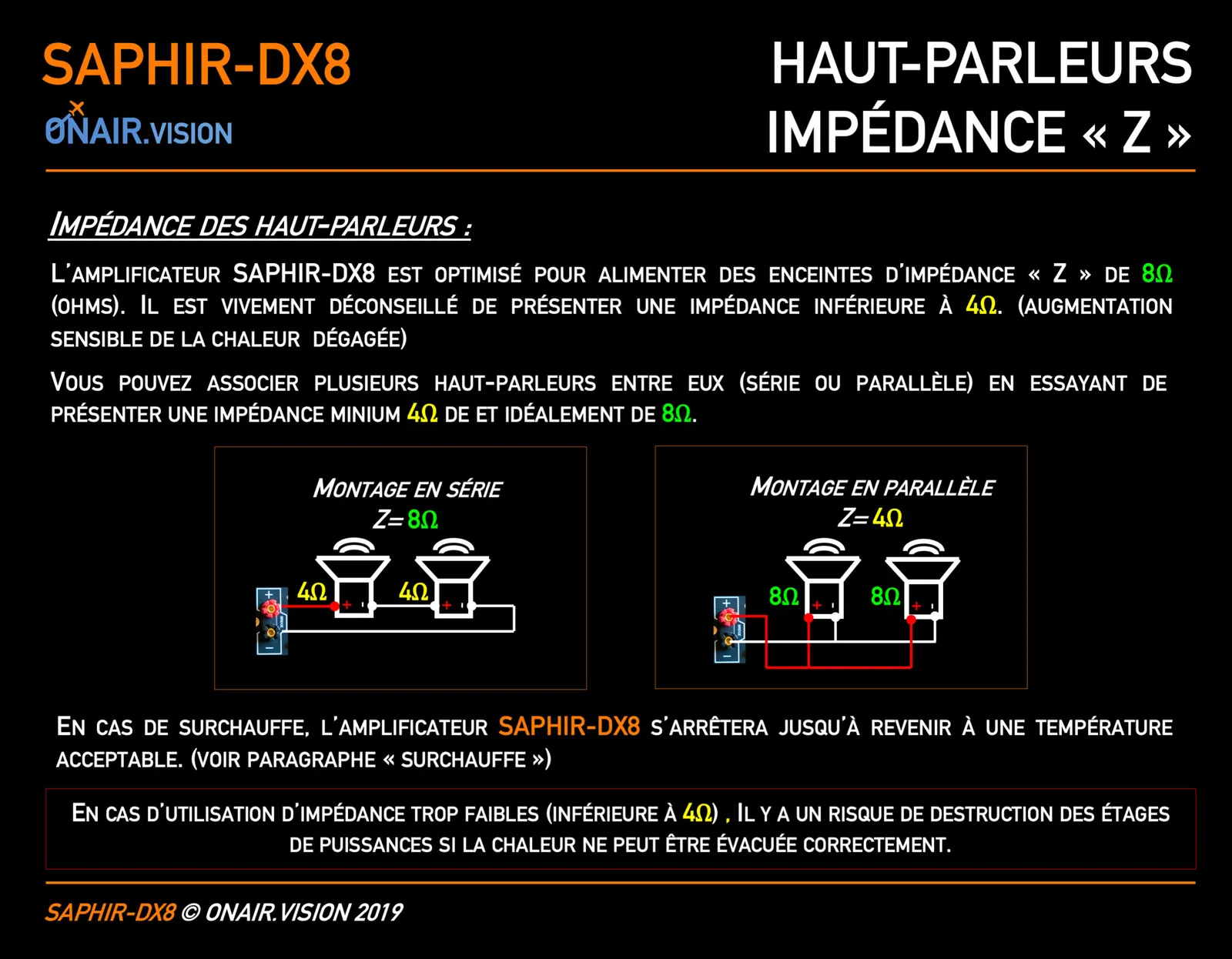

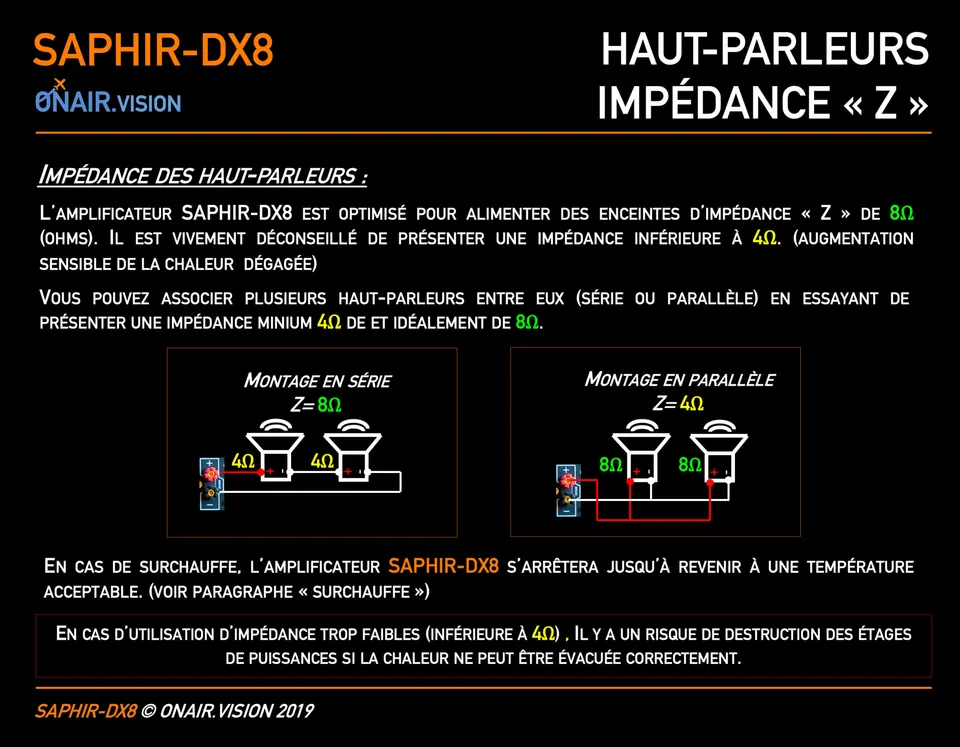

Il est recommandé de ne présenter que des enceintes d’impédance 8 ohms. Vous pouvez descendre à 4 ohms, mais l’augmentation de puissance va engendrer une élévation de la température et le SAPHIR DX8 se mettra en protection si celle-ci dépasse les seuils de tolérance fixés.

Une protection en courant protège les modules de puissance en cas de courts-circuits ou d’impédances trop faibles des enceintes ; cela se traduit par un arrêt de la diffusion et une tentative de reprise après 0,5 s de silence.

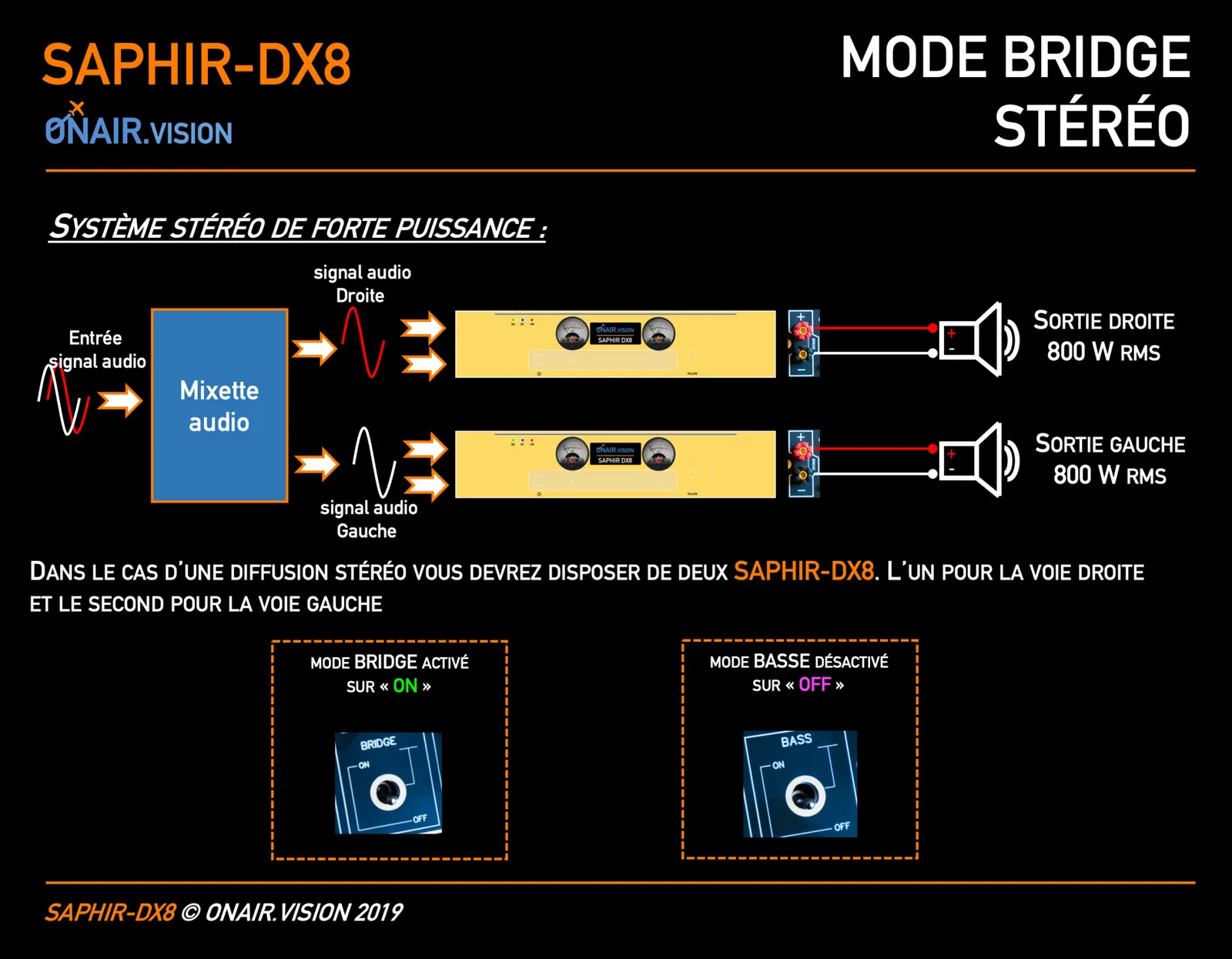

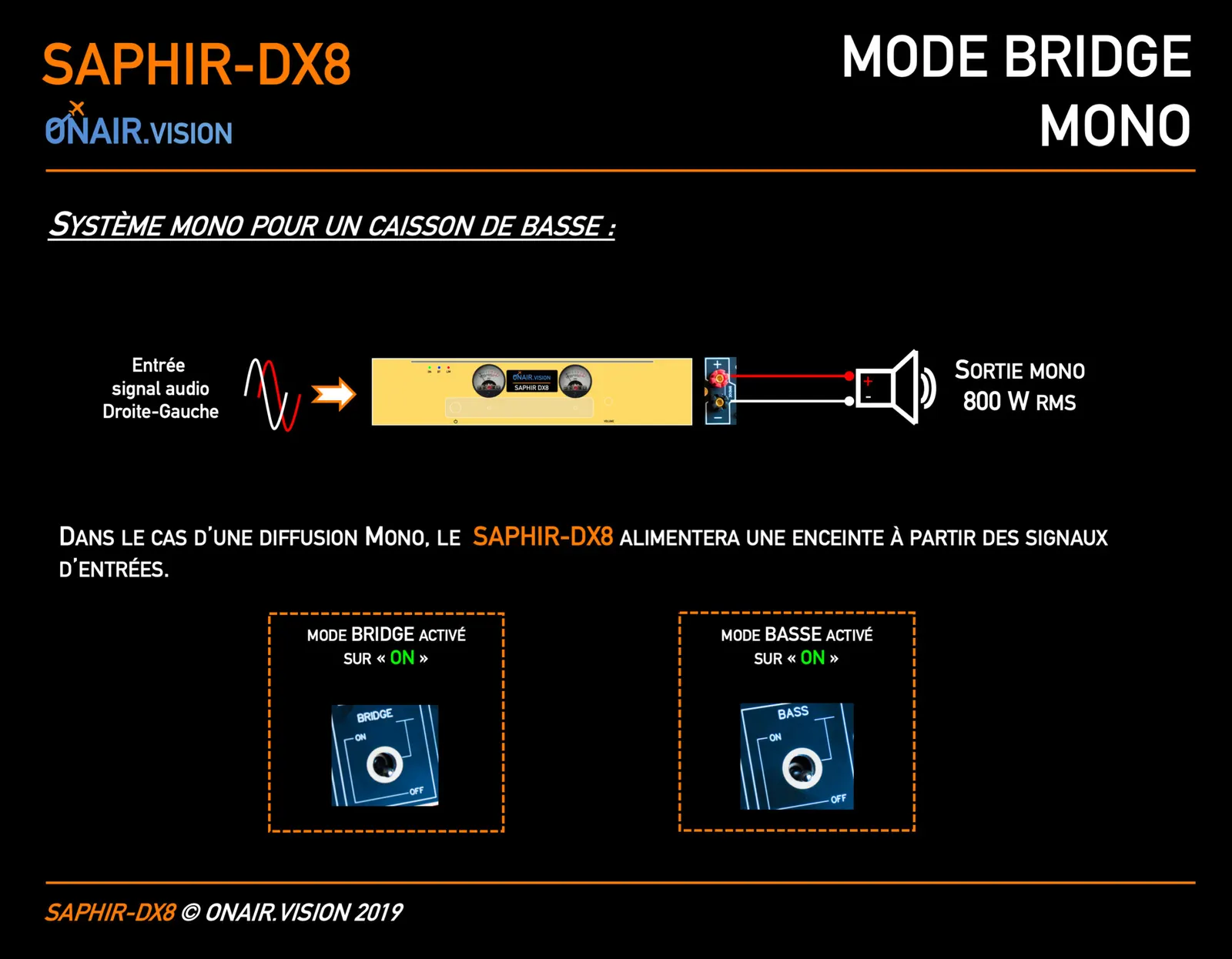

La fonction « BRIDGE » n’est pas là précisément pour obtenir de la puissance supplémentaire, l’alimentation de puissance ne pouvant délivrer que 800 W RMS, mais plutôt pour l’utiliser avec un caisson de basses mono. L’amplificateur SAPHIR DX8 ne peut fonctionner à vide : dans le cadre d’un caisson de basses mono, en mode BRIDGE, les deux sorties de l’amplificateur sont donc exploitées.

L’amplificateur SAPHIR DX8 est compact, surpuissant et s’utilise soit en stéréo, soit en mode mono « Bridge ». Vous disposez également d’un mode « Passe-Bas » réglable (filtre numérique du 8e ordre).
