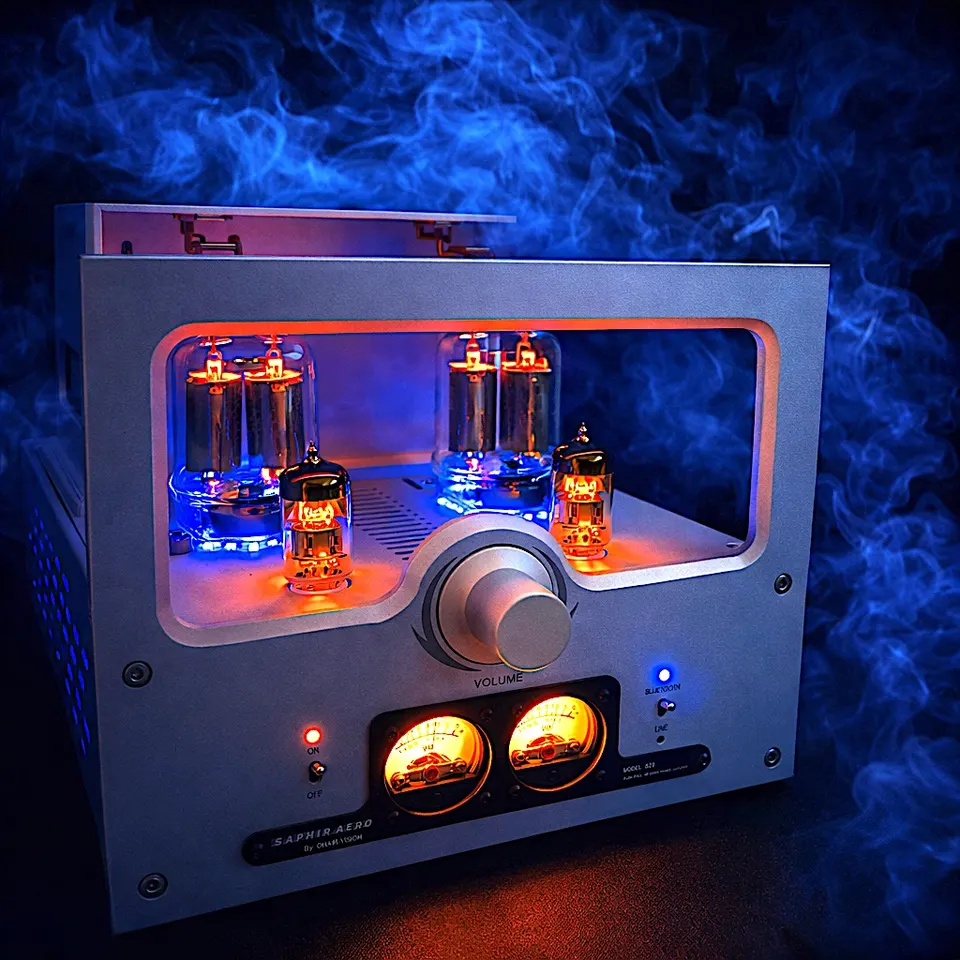

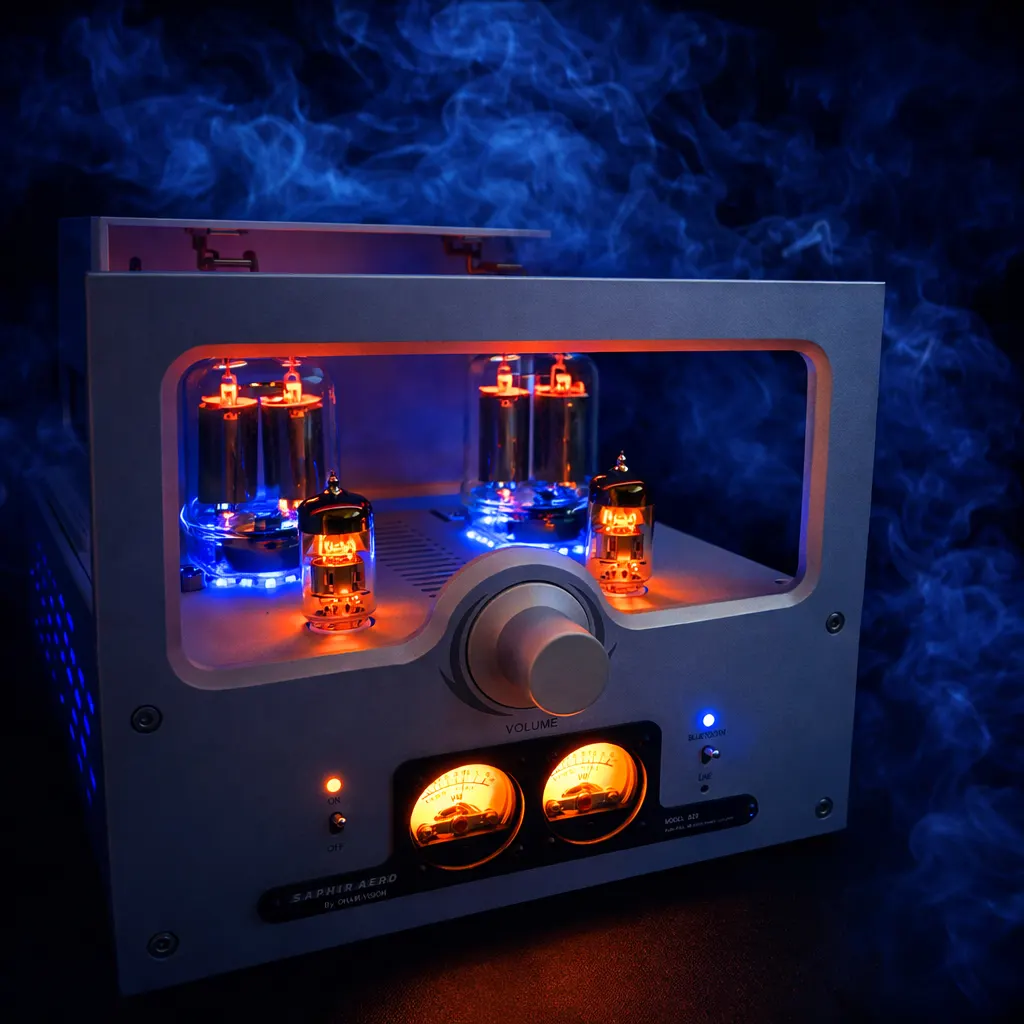

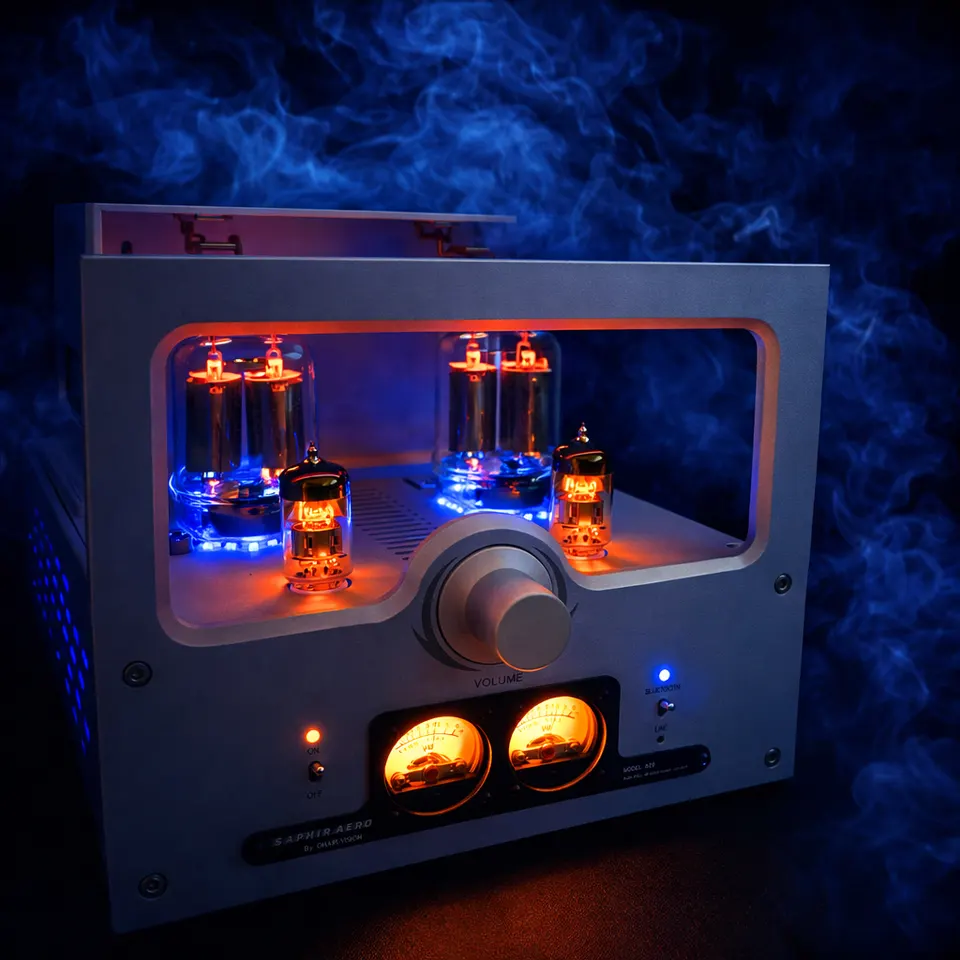

SAPHIR 829
Amplificateur à lampes push-pull classe AB 2 × 25 W
L’amplificateur SAPHIR 829 classe AB délivre 2 × 25 W RMS sur 8 ohms. Il est doté d’une interface RCA, Bluetooth et d’un correcteur physiologique exclusif ONAIR.VISION, et prendra place dans votre salon pour le plaisir de vos yeux et de vos oreilles, en toute discrétion !
D’un émetteur radio à un amplificateur HI-FI
D’un émetteur VHF militaire de 1950 à un amplificateur audio en 2020.
La gamme d’amplificateurs SAPHIR se voit donc enrichie du nouveau modèle SAPHIR 829. Un amplificateur HI-FI qui délivre 2 × 25 W RMS sur 8 Ω.
La singularité de cet amplificateur est d’être doté de tubes de puissance conçus pour des émetteurs aéronautiques VHF américains des années 1940-1950. Le tube original, référencé 829-B, est une double tétrode embarquée dans la même capsule de verre.
Son utilisation en basse fréquence est étonnante et permet de réaliser un amplificateur HI-FI puissant et très peu encombrant à la fois. Accompagné d’un certain nombre de circuits électroniques exclusifs ONAIR.VISION, le SAPHIR 829 se livre tout en puissance et en rondeur à la fois.
Les points forts
- Tubes préamplificateur et déphaseur : 12AX7 TUNG-SOL
- Tubes de puissance : FU29 (Chine)
- Interface Bluetooth 5.0
- Correcteur physiologique by ONAIR.VISION

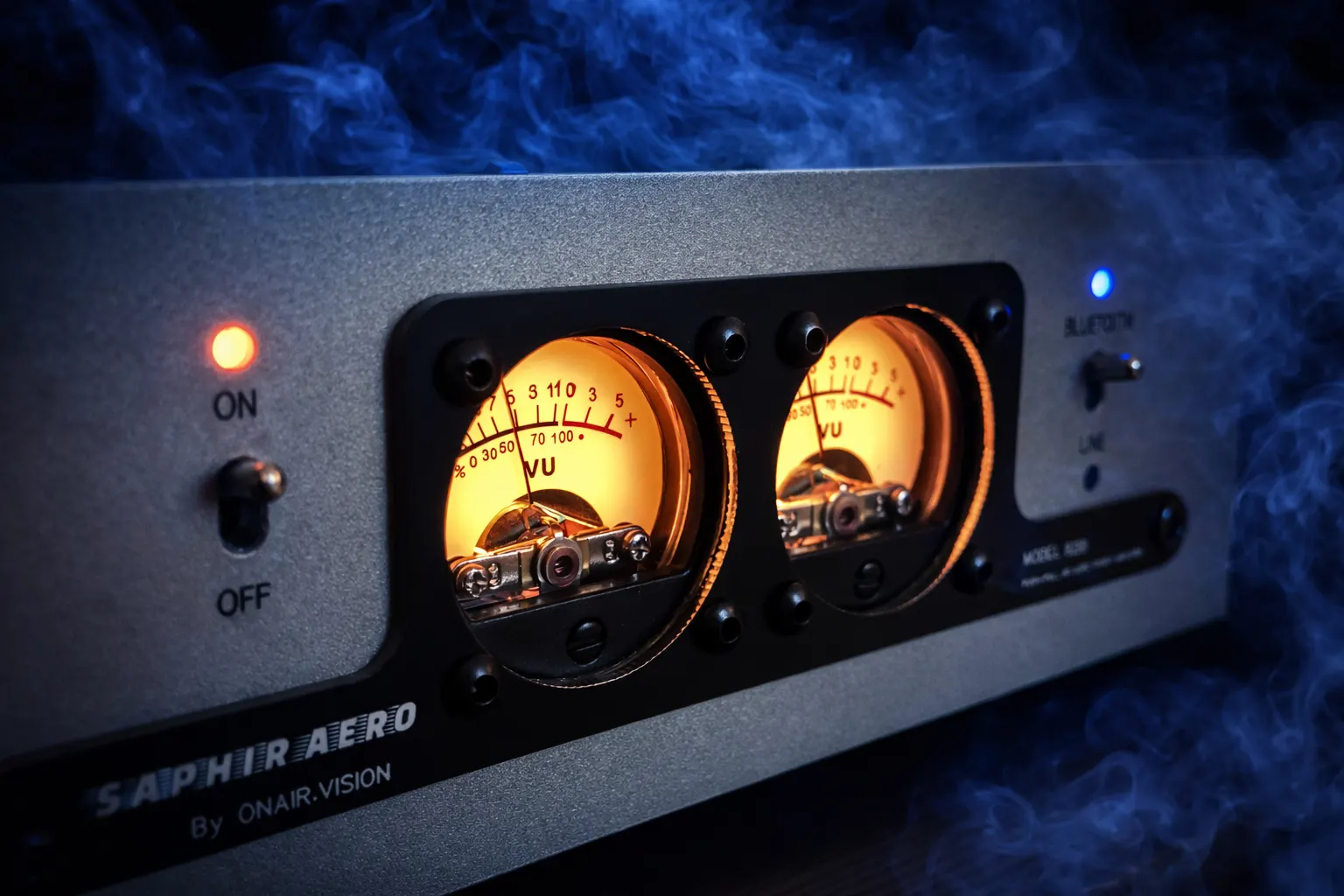

- Vu-mètres traditionnels by ONAIR.VISION
- BIAS Monitor by ONAIR.VISION
- Système de protection des enceintes by ONAIR.VISION
- Alimentations et supervision by ONAIR.VISION
L’écoute est délicate et précise, aussi bien sur de la musique classique que sur de la musique électronique. On découvre au détour d’une œuvre des instruments ou éléments sonores jusqu’ici passés inaperçus. C’est une redécouverte de ses morceaux préférés.
Le Loudness exclusif ONAIR.VISION rajoute une profondeur exceptionnelle pour une musicalité surprenante à bas niveau d’écoute.

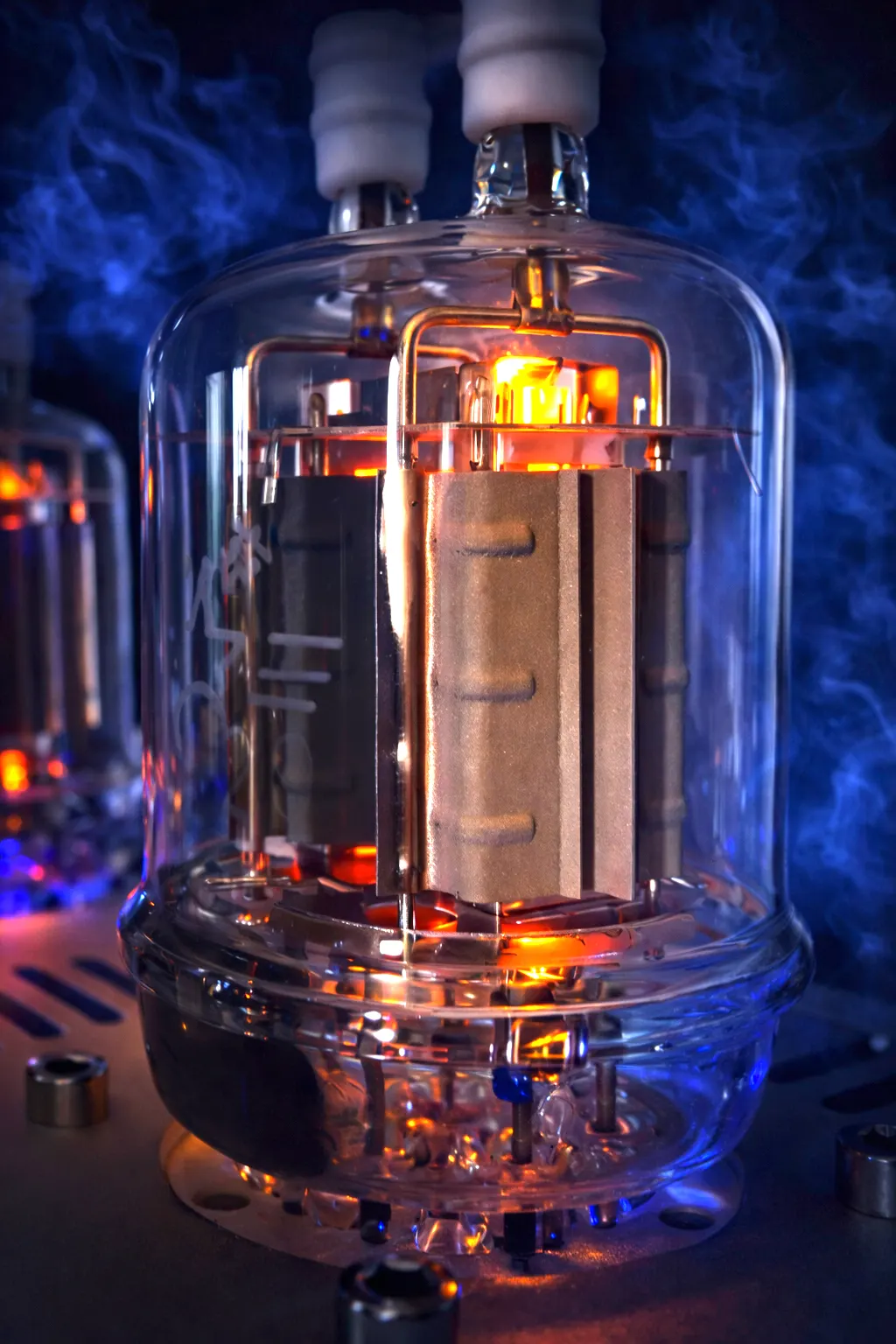

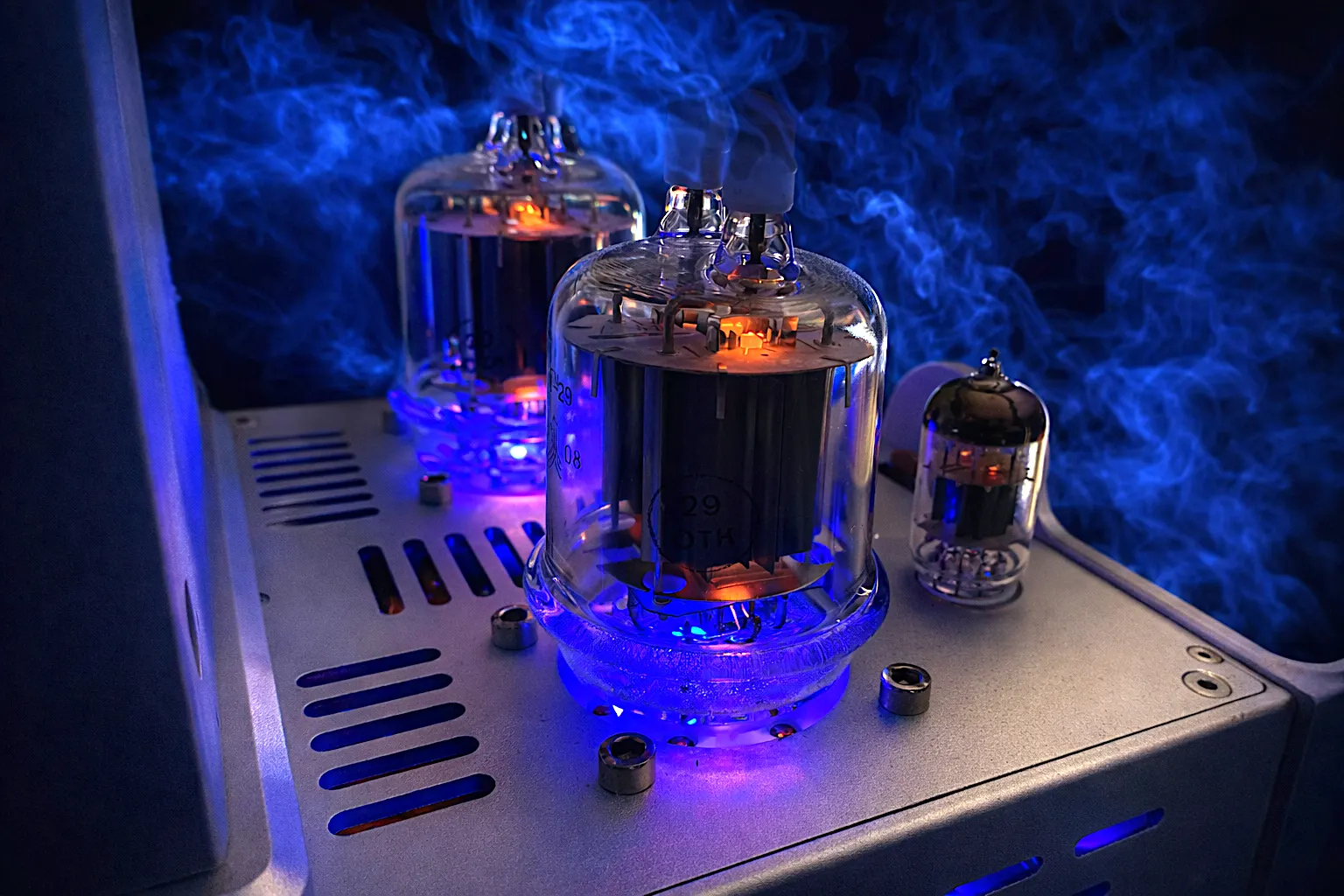

Double tétrode FU29
Les doubles tétrodes GU29 (Russie) / FU29 (Chine) sont conçues à partir des caractéristiques du tube original américain 829-B, apparu vers 1945 pour des émetteurs VHF de l’US NAVY (200 MHz).
Ce tube à faisceau dirigé a la capacité de développer plus de 40 W à 200 MHz en montage push-pull classe AB, voire 100 W en classe C (télégraphie). Dans cette version « audio HI-FI », la puissance de 25 W est délivrée par un montage push-pull classe AB à polarisation automatique.
Leurs capacités impulsionnelles les rendent surprenants dans la restitution des dynamiques audio les plus extrêmes.
Astuce : soyez patient avant de « monter les watts » et laissez-lui le temps de s’installer dans votre salon ! Laissez les lampes de votre SAPHIR 829 chauffer pendant 20 minutes environ pour un rendu audio optimal !

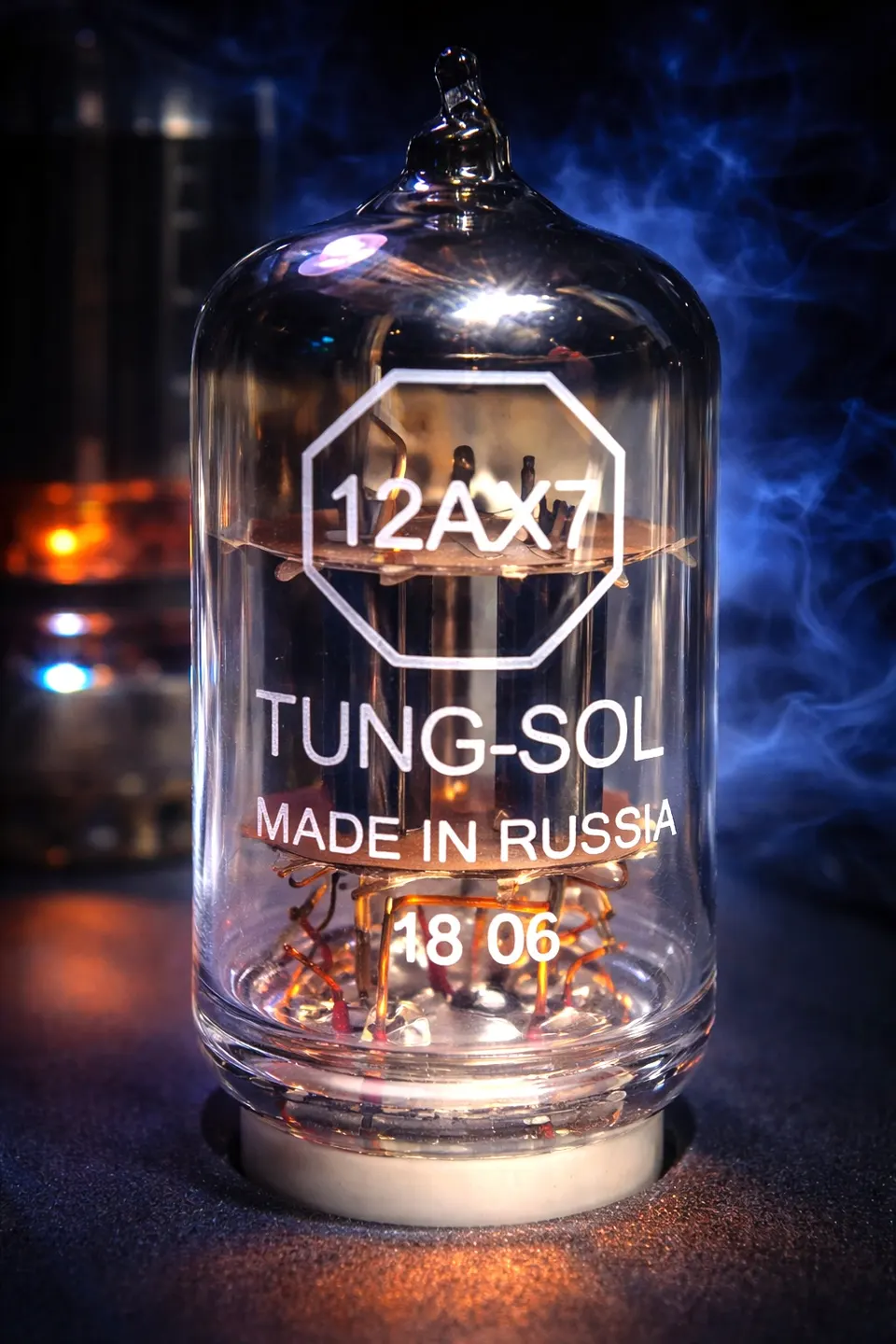

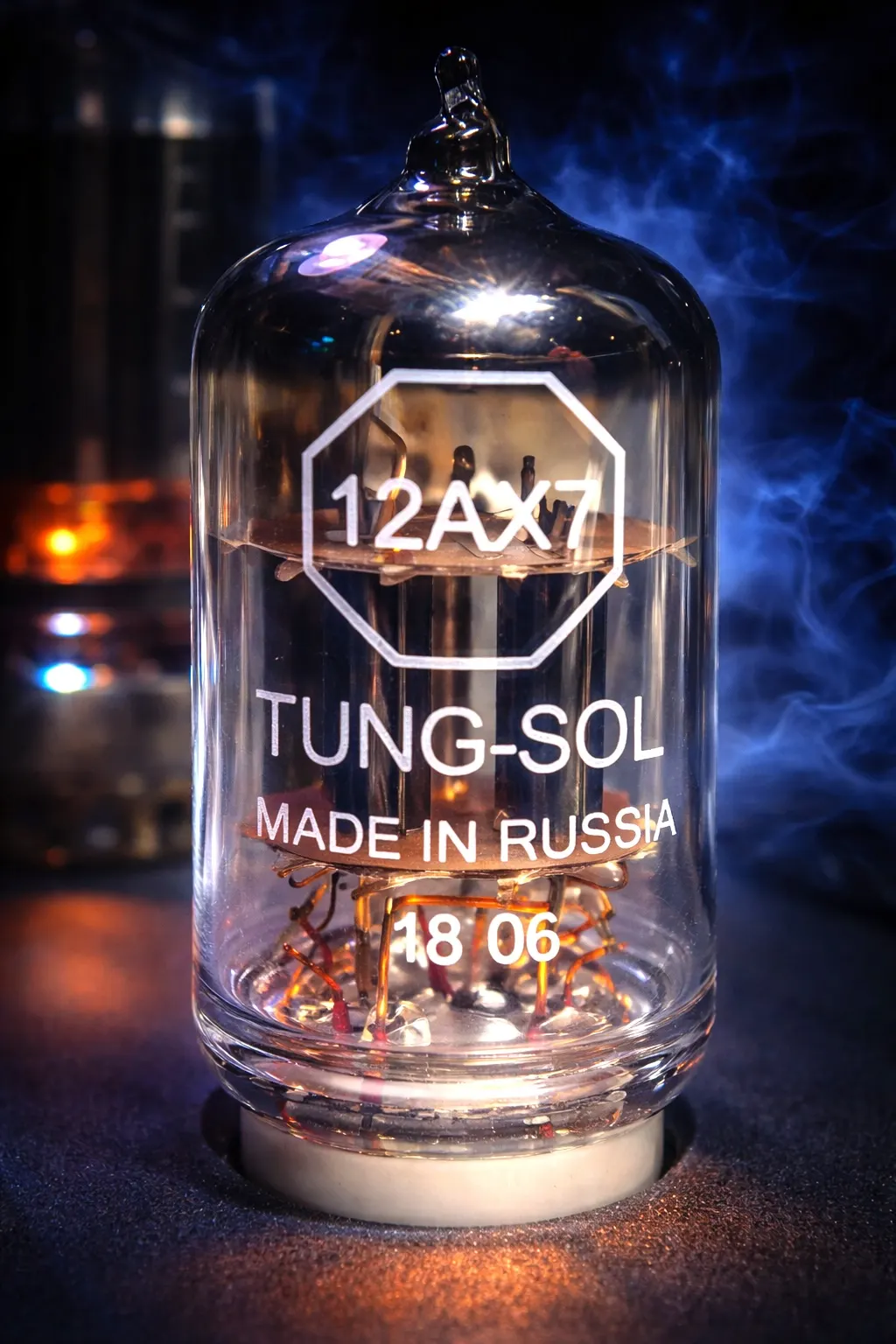

12AX7-TS
La préamplification et le pilotage de la GU29/FU29 sont confiés à la célèbre 12AX7-TS. Tung-Sol est une marque américaine fabriquée en Russie. Le rendu audio général est d’une dynamique incontestable, aussi bien dans le bas que dans le haut du spectre, sans agressivité et avec une linéarité exceptionnelle.

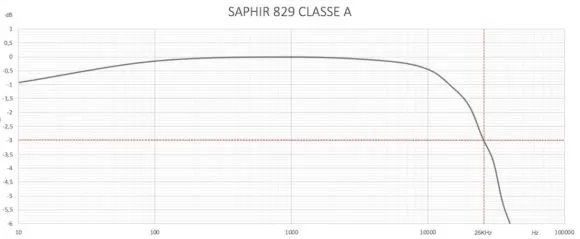

La mesure de la bande passante est réalisée en injectant un signal sinusoïdal sur les entrées RCA, le correcteur physiologique désactivé et une charge résistive de 8 Ω sur chaque sortie.
En régime dynamique, on relève 40 Vcc sur une charge résistive-inductive de 8 Ω (typique d’une charge HP), soit l’équivalent de 25 W RMS.
Quels tubes choisir ? FU29 (Chine) ou GU29 (Russie) ?
Les tubes FU29 (Chine) accompagnent la version commercialisée du SAPHIR 829 car ils sont de fabrication plus récente. Nous avions un stock de GU29, mais l’âge (1985) et l’état général des lampes ont eu raison de leur sort… Nous les avons donc retirés.

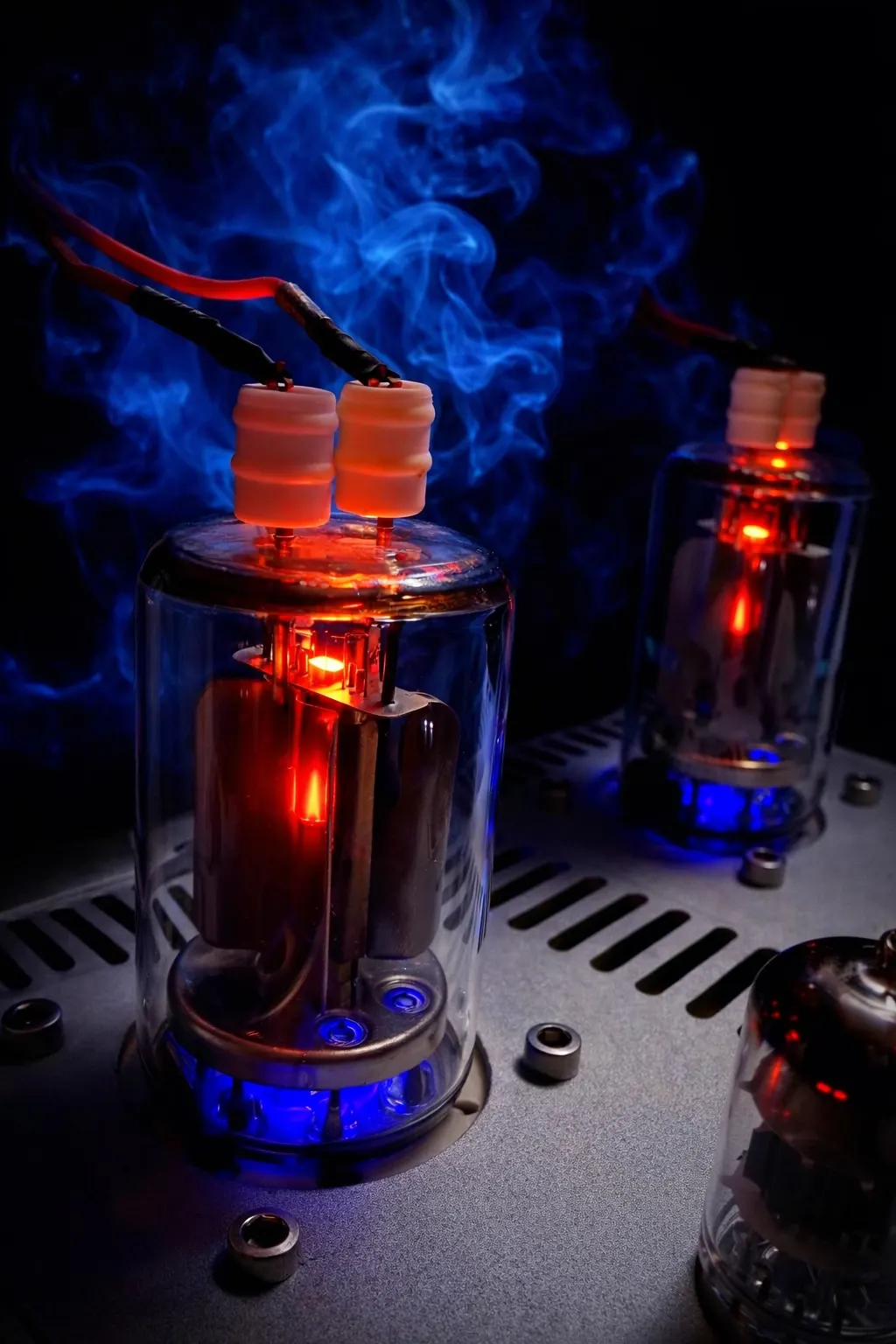

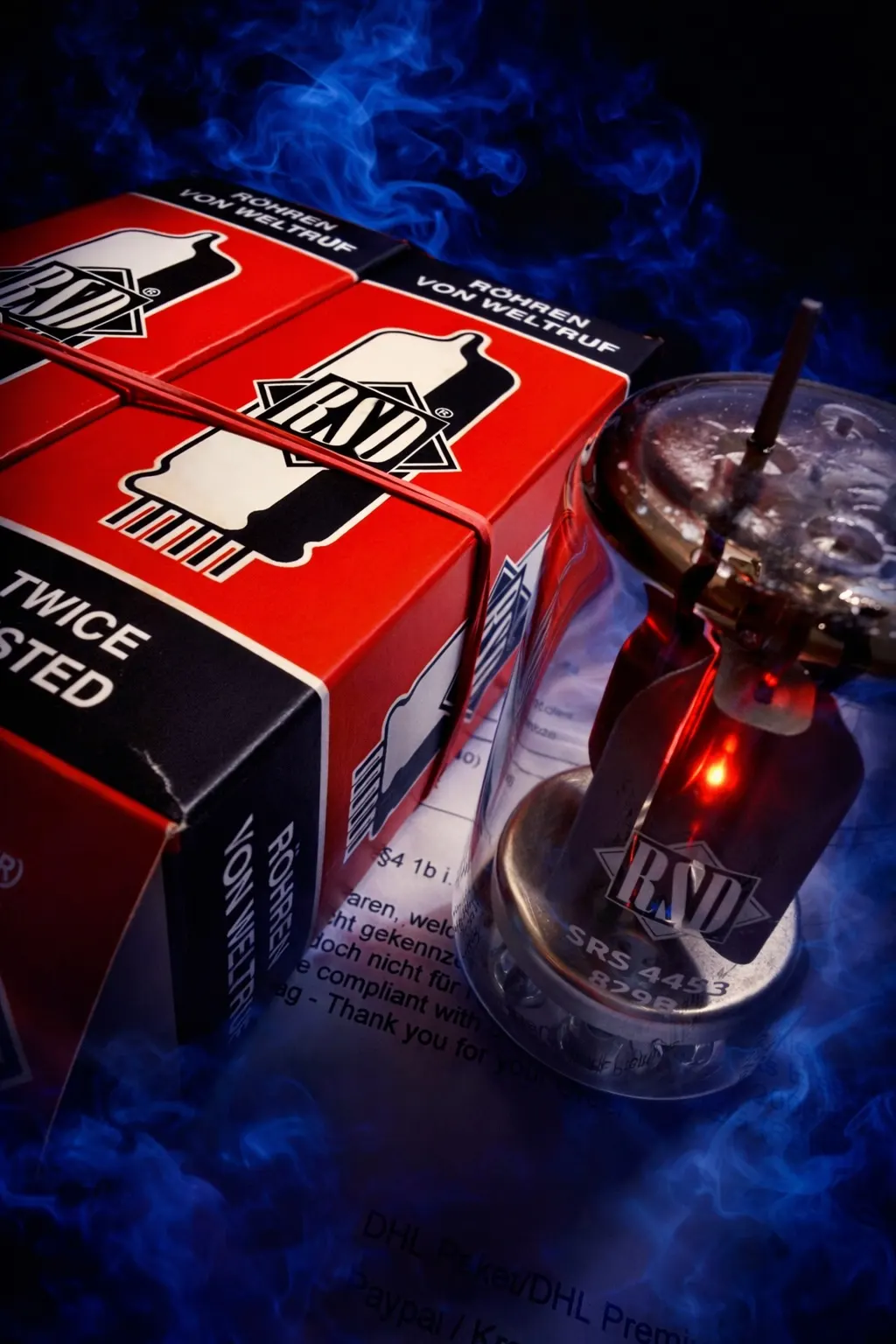

Une alternative existe encore avec les tubes SRS4453, toujours fabriqués en Allemagne (BTB). Le résultat est tout aussi intéressant.
Le SAPHIR 829 règle sa polarisation automatiquement, et le système BIAS MONITOR ONAIR.VISION vous indique en temps réel l’état de vos tubes de puissance. La lueur bleutée projetée sous les tubes de puissance bascule en rouge lorsque leurs caractéristiques ont vieilli et ne permettent plus une restitution correcte.

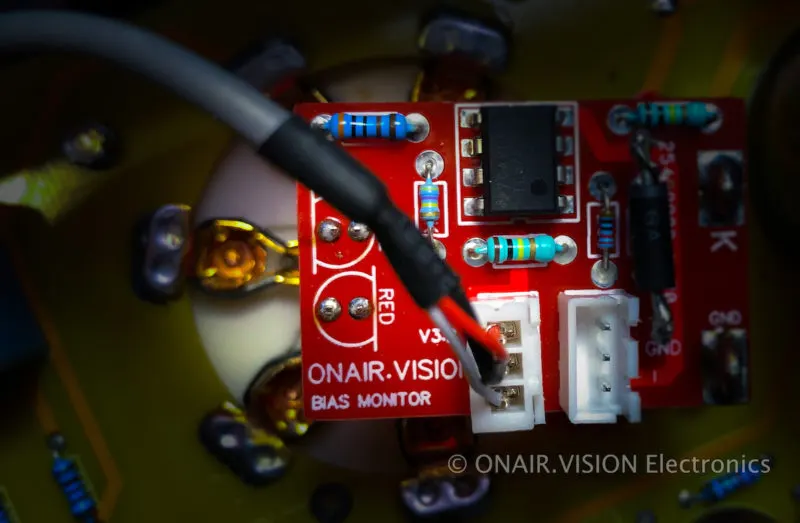

Module de supervision de la polarisation des tubes FU29 / GU29
La lueur rouge apparaît également à l’allumage du SAPHIR 829, le temps pour les tubes de chauffer et pour l’alimentation haute tension de s’activer. Cette lueur rouge est tout à fait normale à ce moment, et elle bascule en bleu environ 60 secondes après la mise en route.

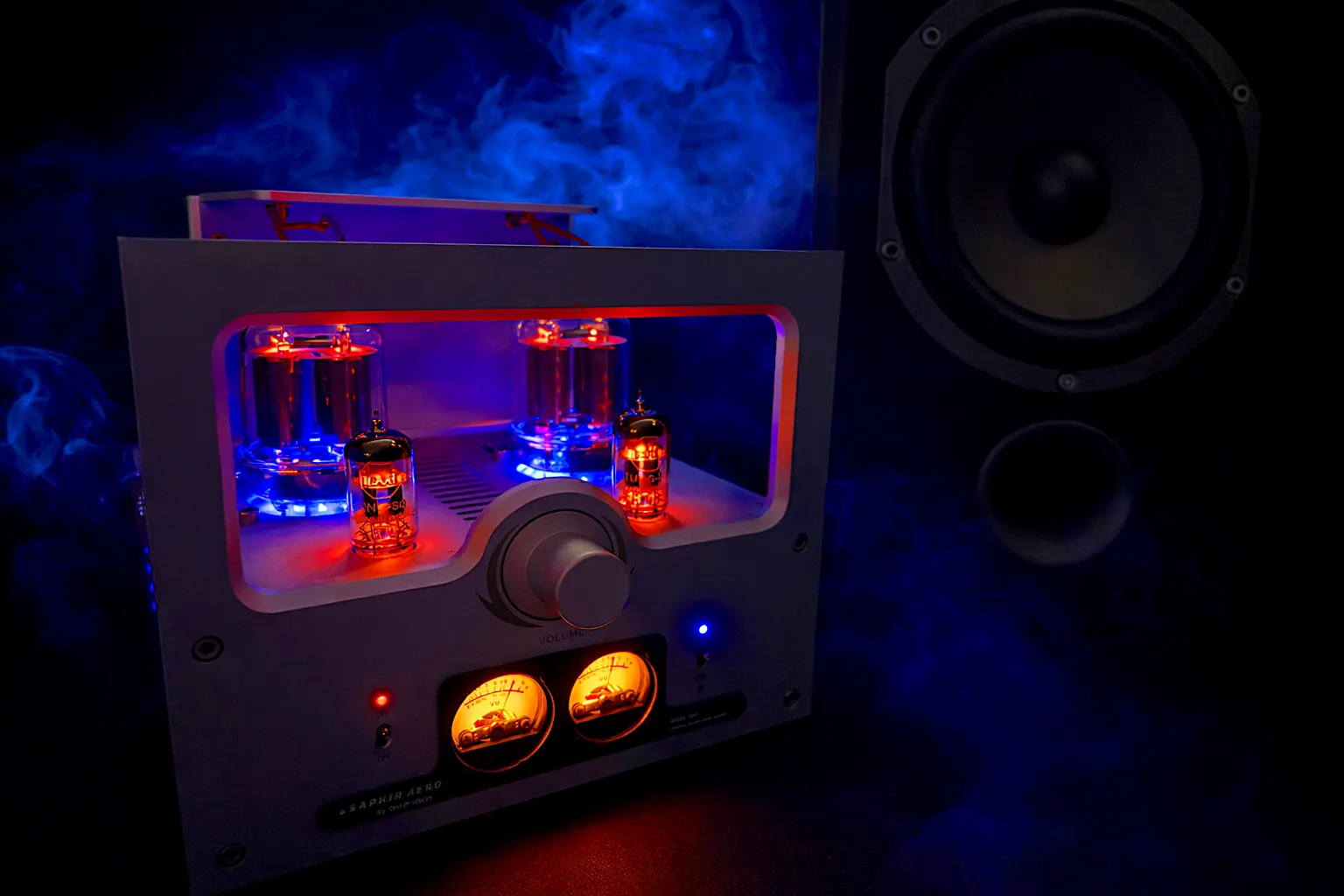

SAPHIR 829 équipé de GU29 russes, série août 1985
Les alimentations électriques
Le SAPHIR 829 est doté de plusieurs alimentations électriques afin de fournir l’énergie aux circuits électroniques, à la visualisation et aux tubes (chauffage et haute tension).
Alimentation du transformateur de puissance
La mise sous tension du transformateur de l’alimentation de puissance principale est réalisée par un système « Zero crossing control » et protège le SAPHIR 829 ainsi que votre installation des chocs électriques d’une mise en service brutale.

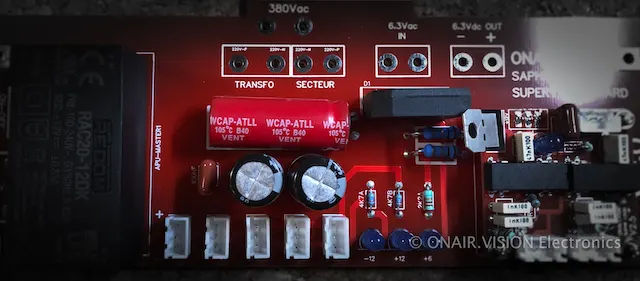

APU superviseur général
Protection des enceintes
Un système de protection isole vos enceintes au démarrage (60 secondes) et à l’extinction du SAPHIR 829, les protégeant ainsi de toutes les éventuelles perturbations induites par les transitoires dans les phases de démarrage ou d’arrêt.
Ce dispositif vous permet de relier en toute sécurité vos plus belles enceintes !

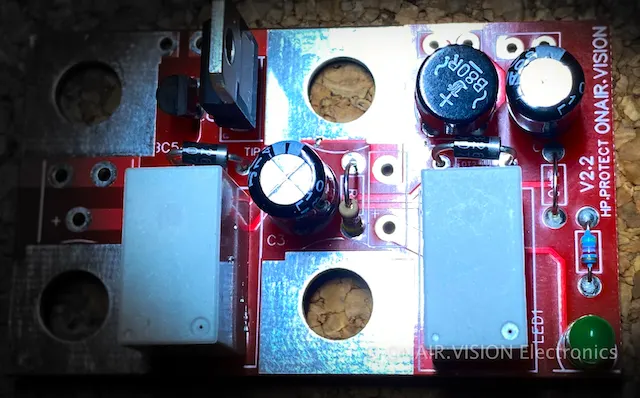

Module de protection des enceintes
Correcteur physiologique « Loudness »
Ce correcteur « Loudness » est particulièrement étudié pour ne pas générer de souffle : il est donc « passif » et vous garantit une correction physiologique surprenante !
Le SAPHIR 829 est doté de son correcteur exclusif ONAIR.VISION, qui relèvera les basses et les aigus et rendra votre écoute à bas volume très agréable. Il pourra même révéler ou donner une seconde vie à vos enceintes !
Correcteur physiologique ONAIR.VISION
Bluetooth 5.0
L’interface Bluetooth version 5.0 assure la liaison entre le SAPHIR 829 et vos smartphones, enceintes connectées (Alexa, Google Home) et tous les équipements audio Bluetooth.
La version 5.0 est garante d’une meilleure qualité de transmission, avec un signal plus robuste et une distance plus élevée que la précédente version. En clair, la portée est doublée et le débit des transmissions basse consommation Bluetooth Low Energy est quadruplé.

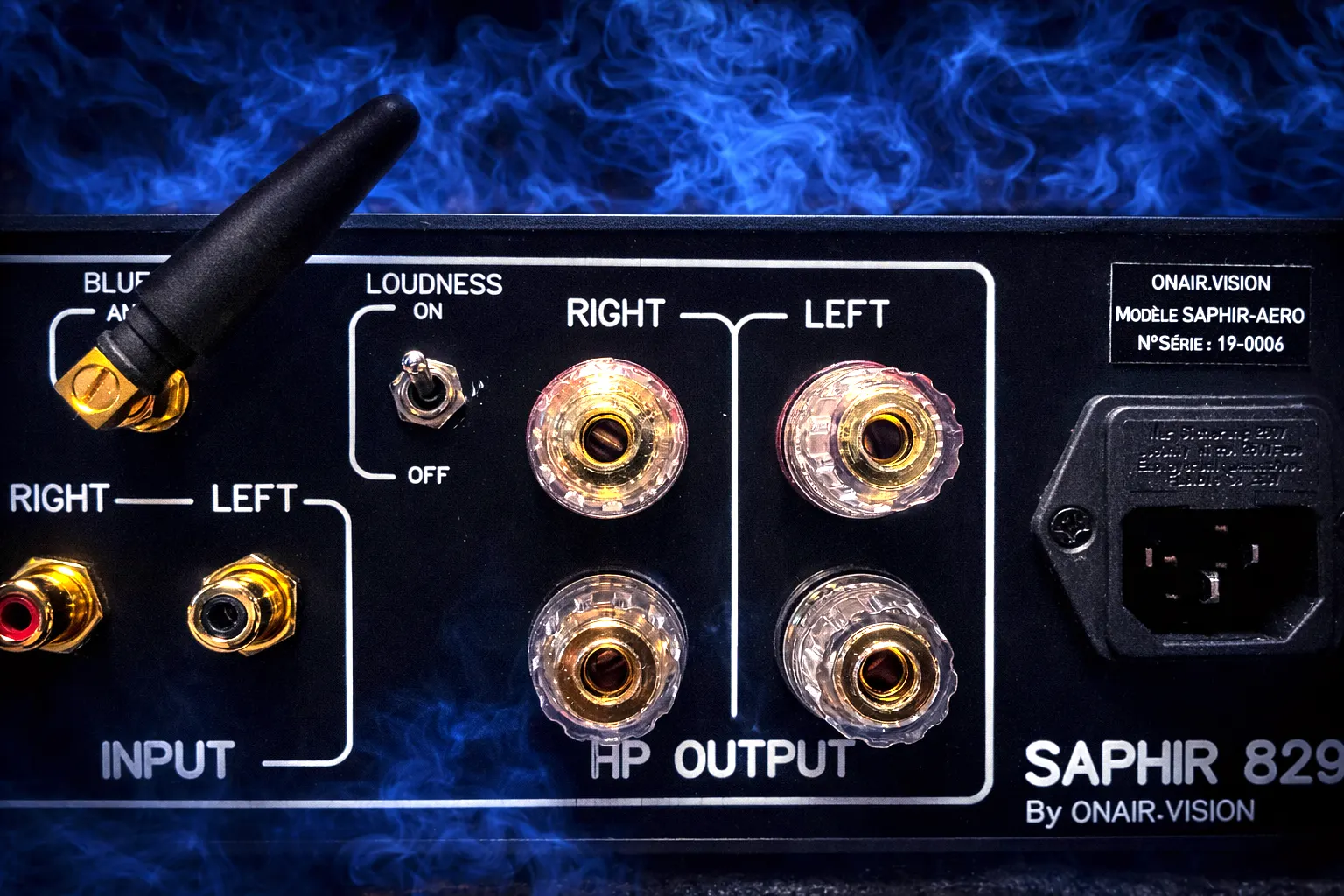

Face arrière
La face arrière est sobre et dispose des entrées RCA, de la commande du Loudness, de l’antenne Bluetooth et de l’alimentation électrique.
Le SAPHIR 829 au labo
Montage, Loudness, vu-mètres, tubes 829-B, 3E29, GU29 et FU29 testés, alimentation et fabrication : Lire l’article « Le SAPHIR 829 au labo ».
Documentations
Documentations de la double triode 12AX7 :
Documentations de la double tétrode 829B :
Documentation
Le SAPHIR 829 vous intéresse ?
Devis, délai de fabrication, démonstration ou conseil d’intégration : écrivez-nous, nous répondons personnellement.
