SAPHIR-DFX 4 « PaT »

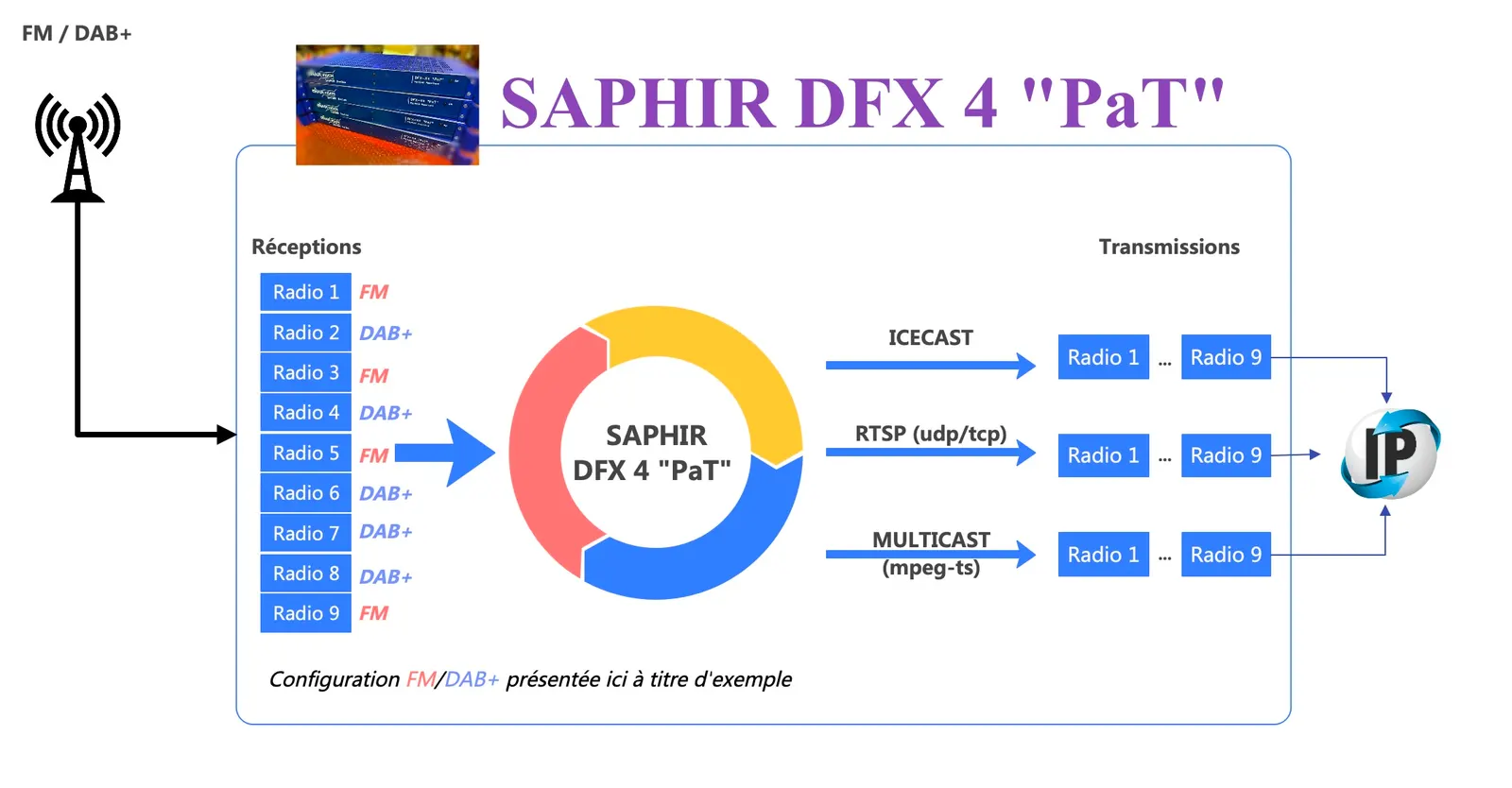

ICECAST – RTSP – MULTICAST (mpeg-ts)

3 transports simultanés par programme radio pour une distribution IP optimale.

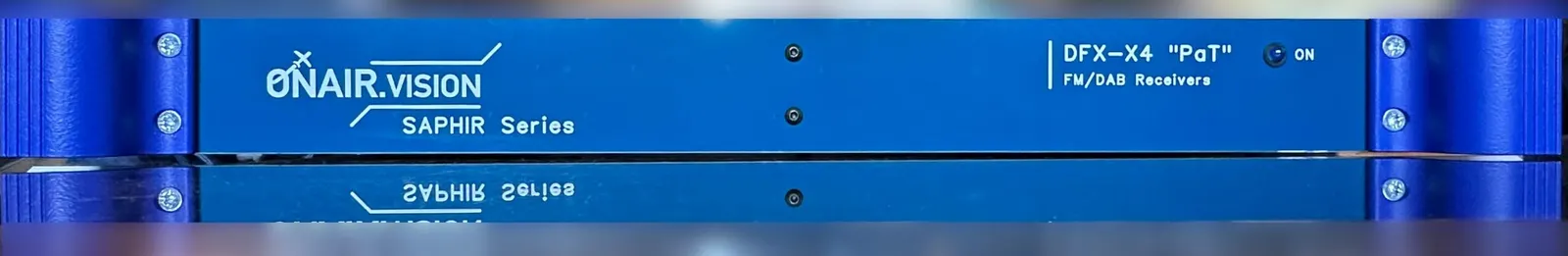

Le SAPHIR-DFX 4 « PaT » est un ensemble de 9 récepteurs radio conçu et fabriqué en France par la société ONAIR.VISION, qui offre la capacité de recevoir 9 programmes simultanés en FM ou DAB+, d’enregistrer en local chaque programme, de transmettre ces 9 programmes en IP pour des écoutes ou des enregistrements distants et de délivrer localement 8 signaux analogiques stéréo sur un connecteur DB TASCAM analogique (droite/gauche sur un XLR).

Installé au pied des émetteurs FM ou DAB+ ou dans le secteur de diffusion, le SAPHIR-DFX 4 « PaT » permet d’écouter et de contrôler la qualité de la diffusion de vos programmes, le niveau haute fréquence de réception et le niveau audio. Vous pourrez également contrôler vos décrochages publicitaires et réaliser des écoutes concurrentielles.

La très grande sensibilité des récepteurs et sa connectivité IP permettent au SAPHIR-DFX 4 « PaT » d’être installé dans n’importe quelle zone à contrôler, équipée d’une antenne peu encombrante et d’une liaison ADSL grand public ou 4G/5G pour transmettre les flux audio sur IP.

L’équipement se pilote à distance par l’application SaphirDFXManager afin de programmer les 9 radios de façon indépendante et d’écouter le programme sélectionné :

• Réception FM ou DAB+
• Choix de la fréquence FM ou du programme DAB
• Niveau de la sortie locale analogique (sortie stéréo asymétrique)
• Téléchargement des enregistrements locaux en SFTP

Téléchargez la plaquette commerciale.

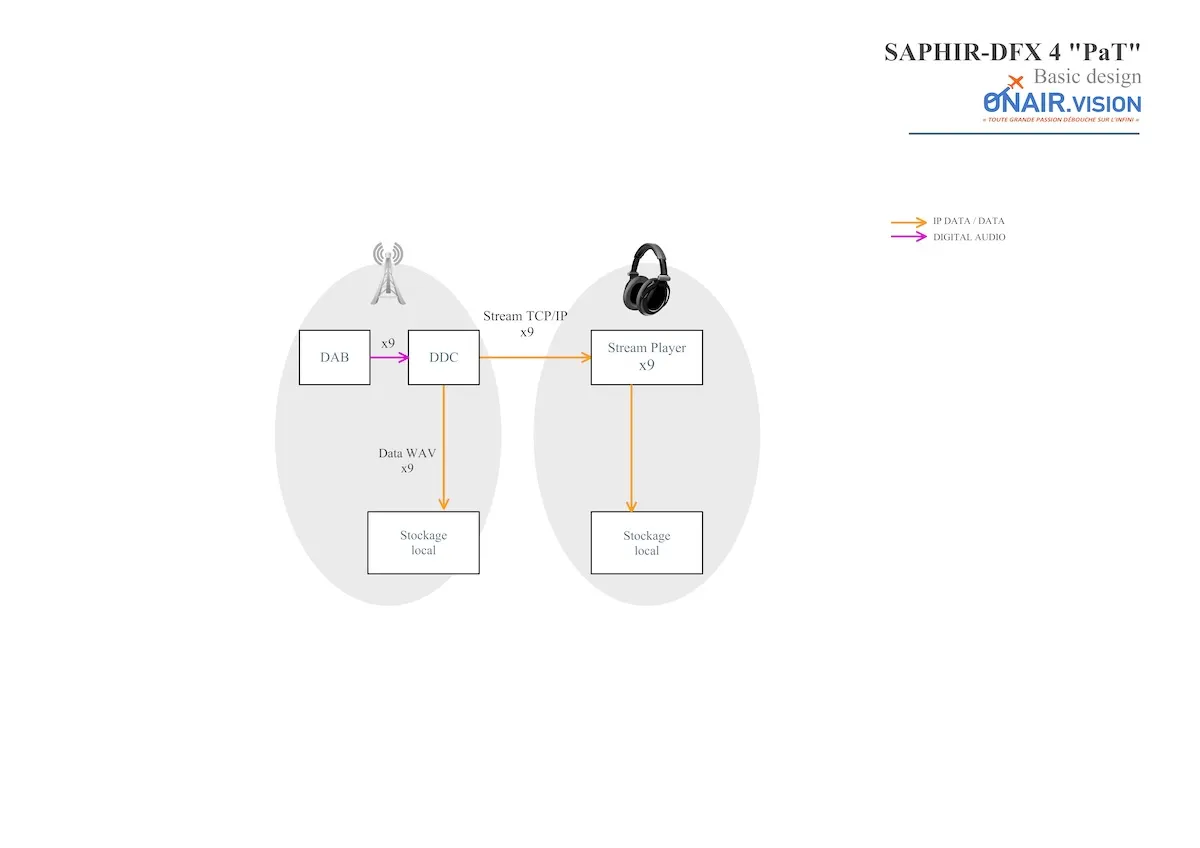

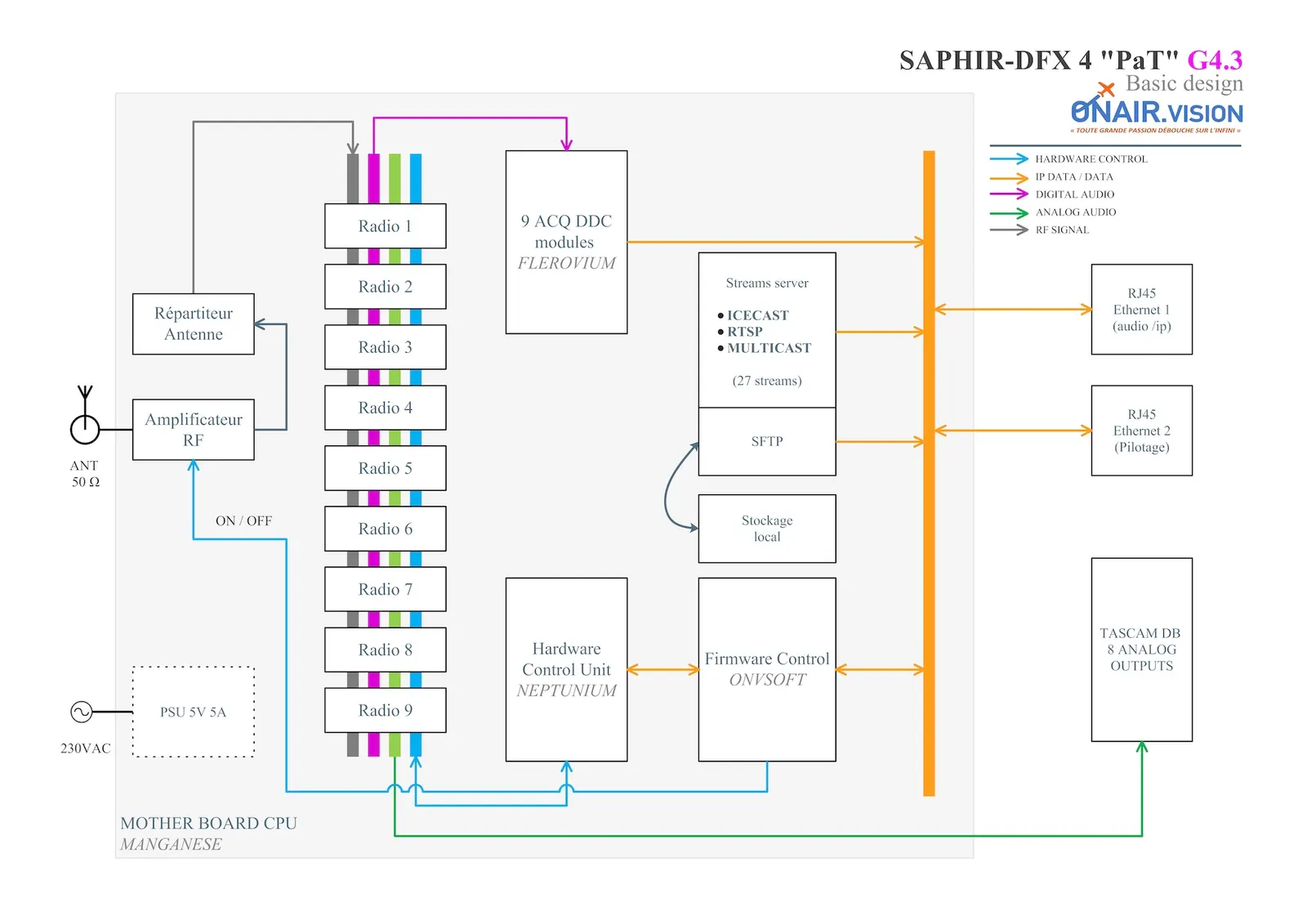

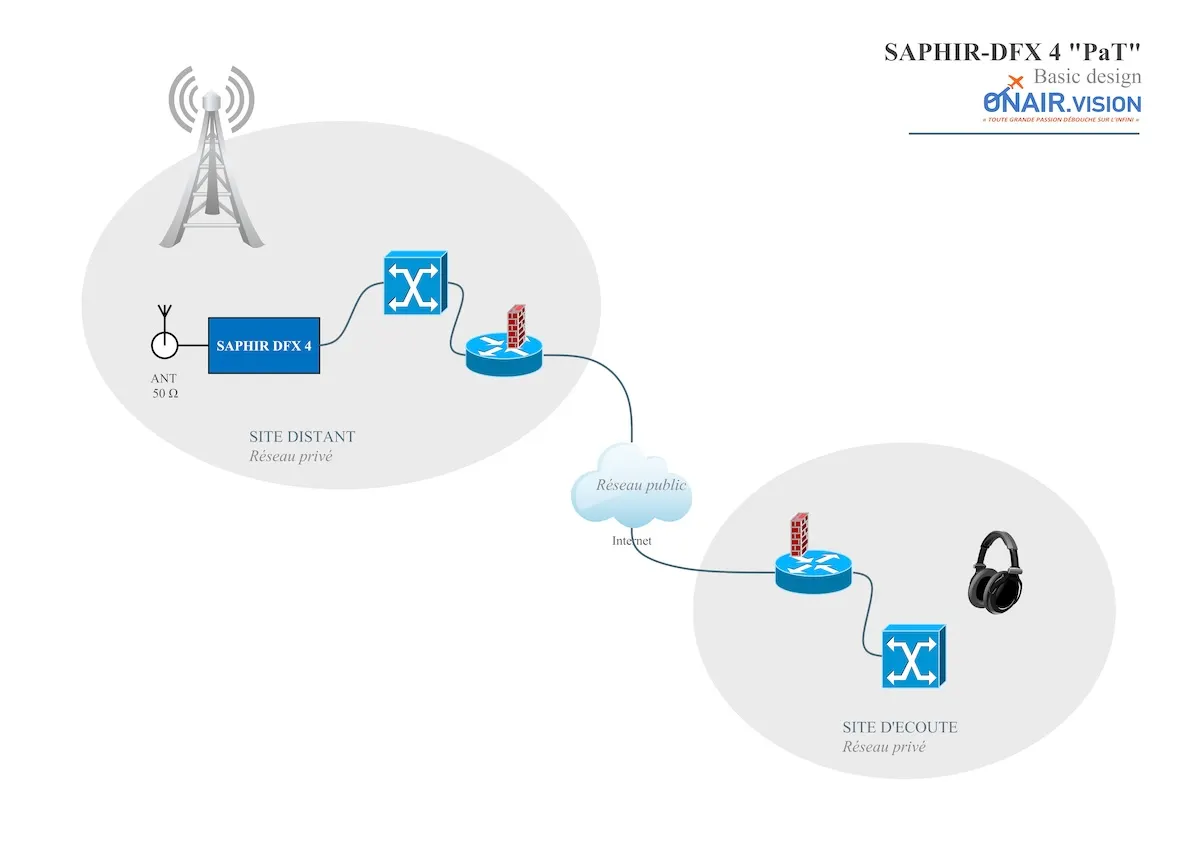

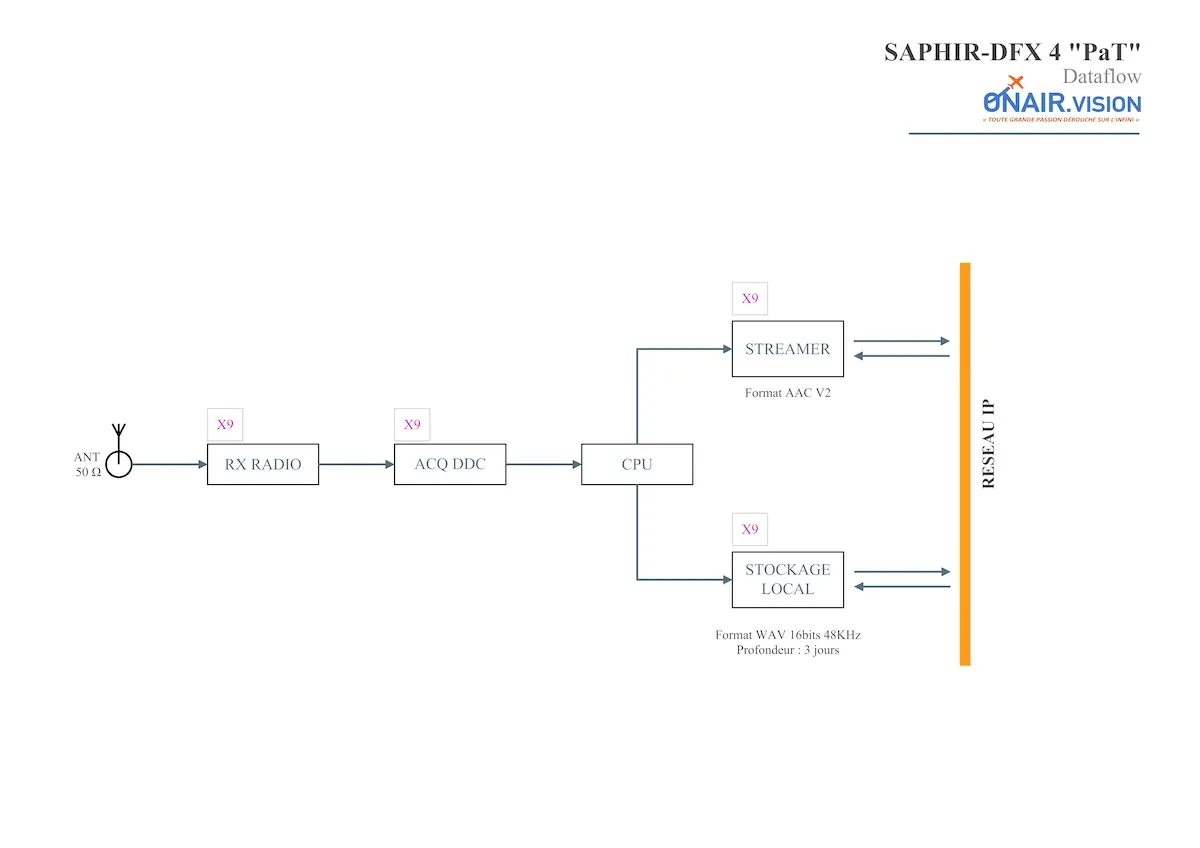

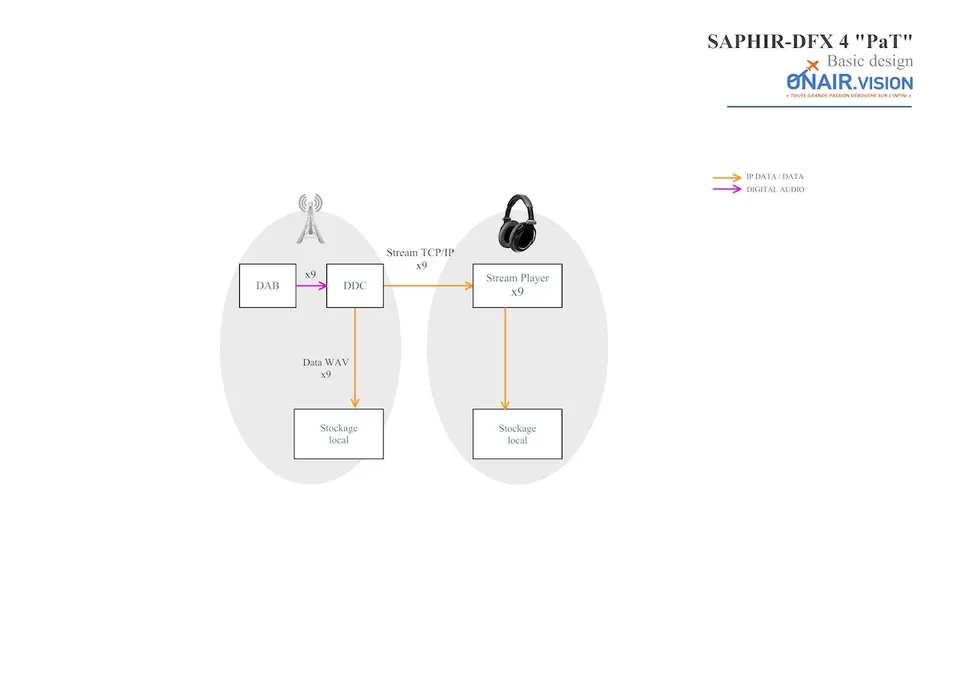

Synoptique général du SAPHIR-DFX 4 « PaT »

Les flux audio disponibles

Chaque radio est disponible à la fois en streaming pour une écoute ou un enregistrement distant, et également enregistrée en local sur l’équipement. L’accès et le téléchargement de ces enregistrements locaux s’effectuent par SFTP uniquement.

Les 9 flux audio sont disponibles directement (sans passer par l’application SaphirDFXManager) afin d’être intégrés dans des systèmes tiers (enregistreurs, contrôle audio, etc.).

Chaque radio est disponible soit en stream IP pour une transmission directe, soit enregistrée localement pour un téléchargement.

1. La transmission se fait sur un format par défaut AAC-V2 128 kbit/s 48 kHz stéréo (32, 64, 88, 128, 192, 256 kbit/s).
2. L’enregistrement local est au format du stream (par défaut) ou en linéaire WAV 16 bits 48 kHz stéréo.

Les fichiers sont purgés automatiquement avec un temps de conservation :

• WAV : 3 jours
• AAC : 14 jours
• LOG : 92 jours

Ces durées de conservation sont fixées en raison du stockage embarqué ; ces limites peuvent être dépassées à condition d’en faire la demande à la commande (option d’un stockage plus grand).

Le SAPHIR-DFX 4 « PaT » s’installe sur un réseau privé et protégé par des firewalls. La matrice de flux qui accompagne l’équipement permettra la configuration des firewalls afin que le système soit joignable via un réseau public (internet).

La chaîne audio DAB+ est numérique depuis l’émetteur jusqu’à l’écoute afin de préserver la qualité du signal.

Quelques cas d’usage

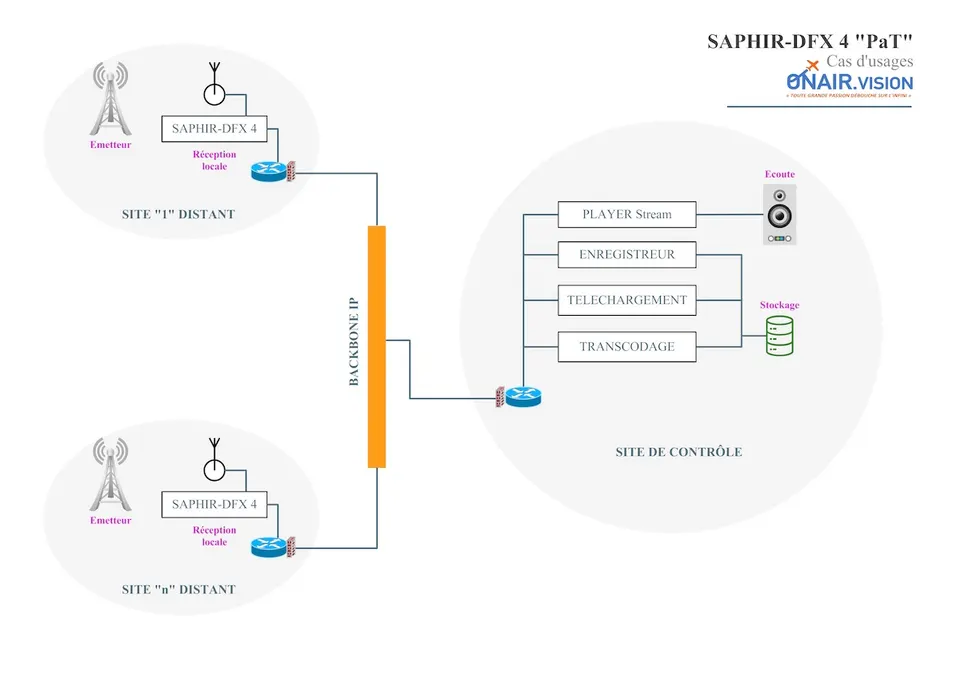

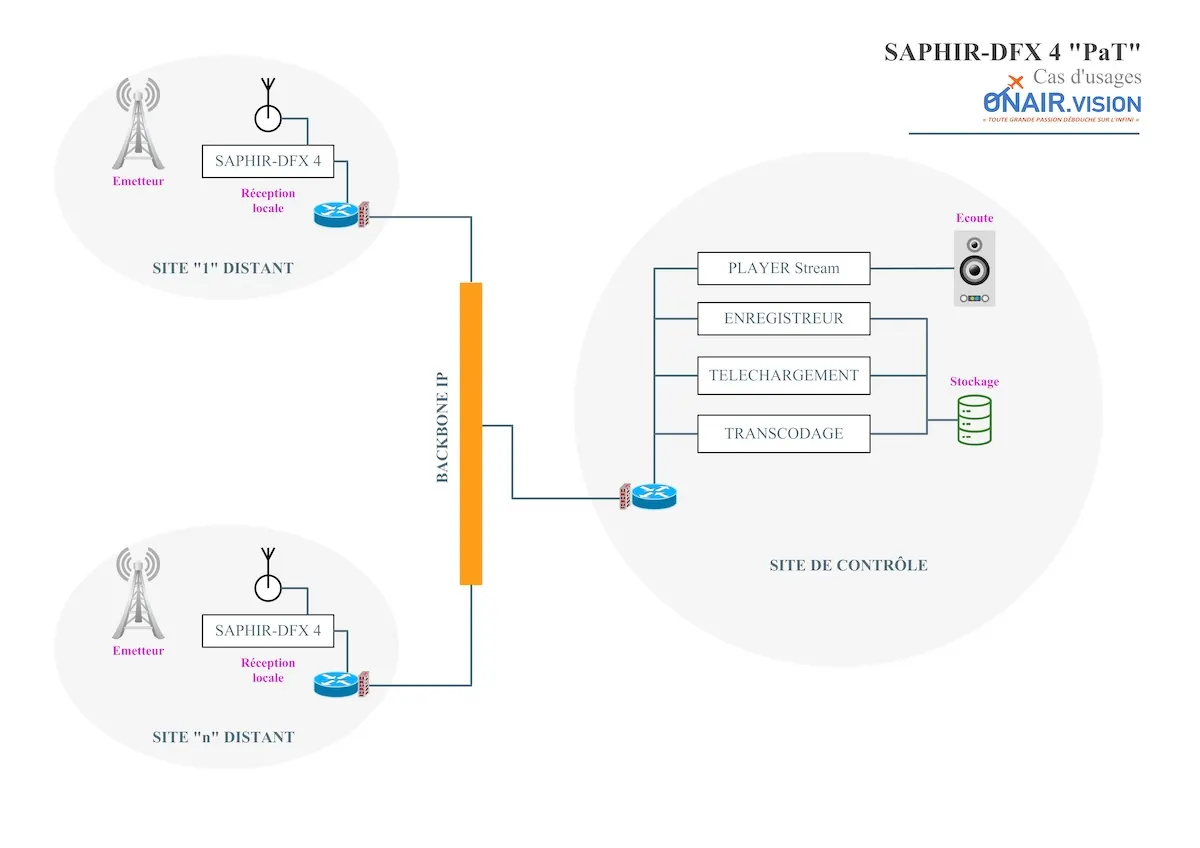

Le synoptique ci-dessous montre un cas d’usage classique où le SAPHIR-DFX 4 « PaT » rend un service de contrôle. Installé dans une zone de réception, il va permettre d’écouter à distance 9 programmes radio.

• Utilisé par les programmateurs de traitements de son pour écouter le rendu antenne
• Vérifier les décrochages publicitaires ou de programmes locaux
• Écouter la concurrence
• Télécharger les enregistrements locaux pour rediffuser tout ou partie d’un programme

Sous le capot !

Conception

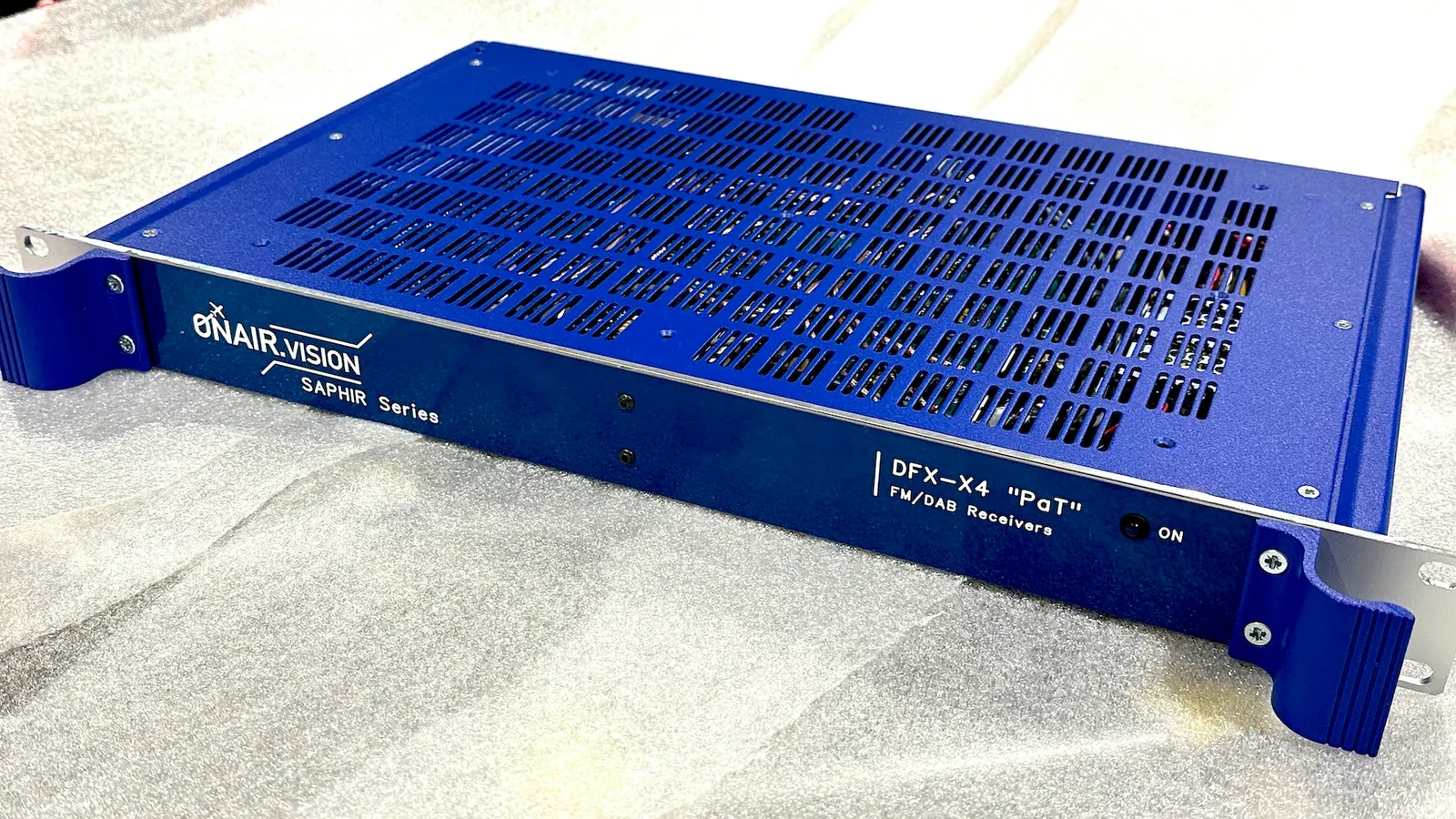

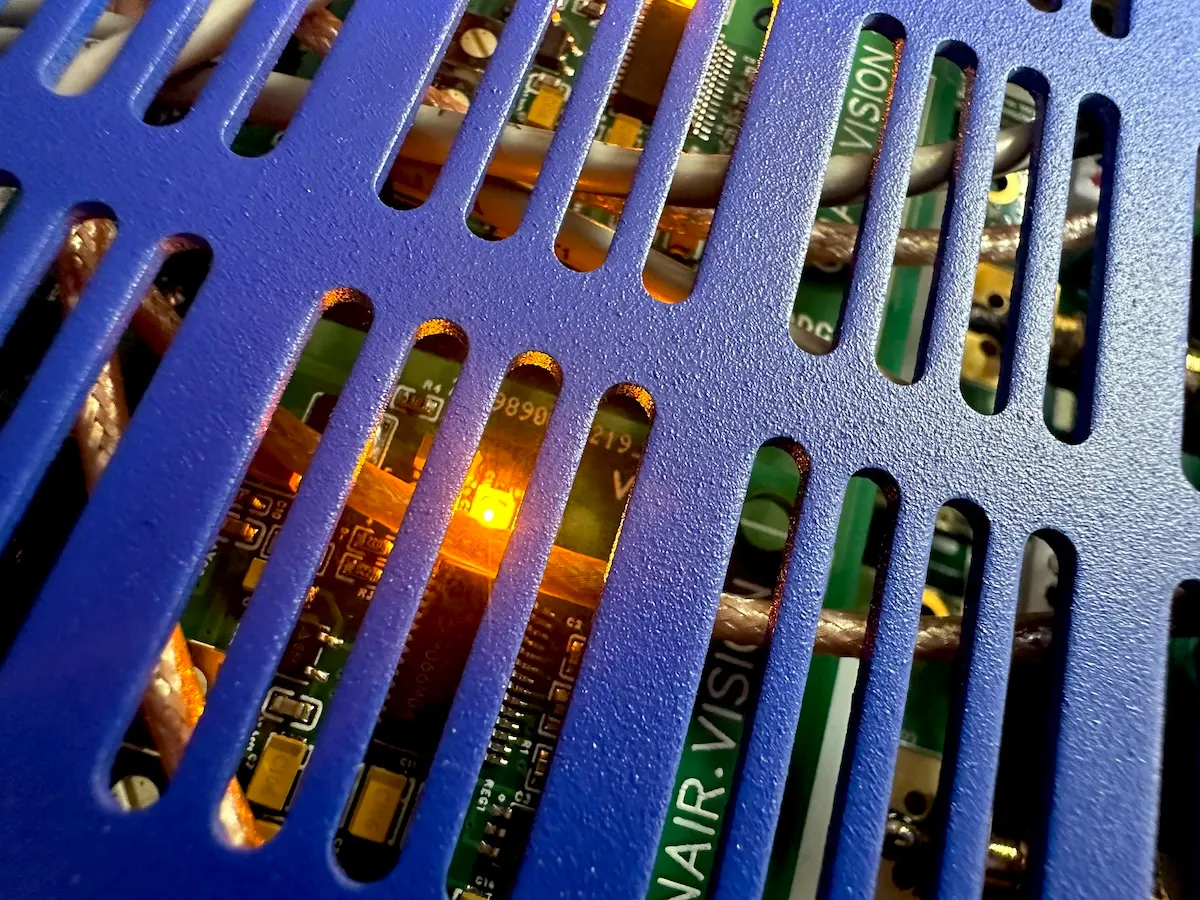

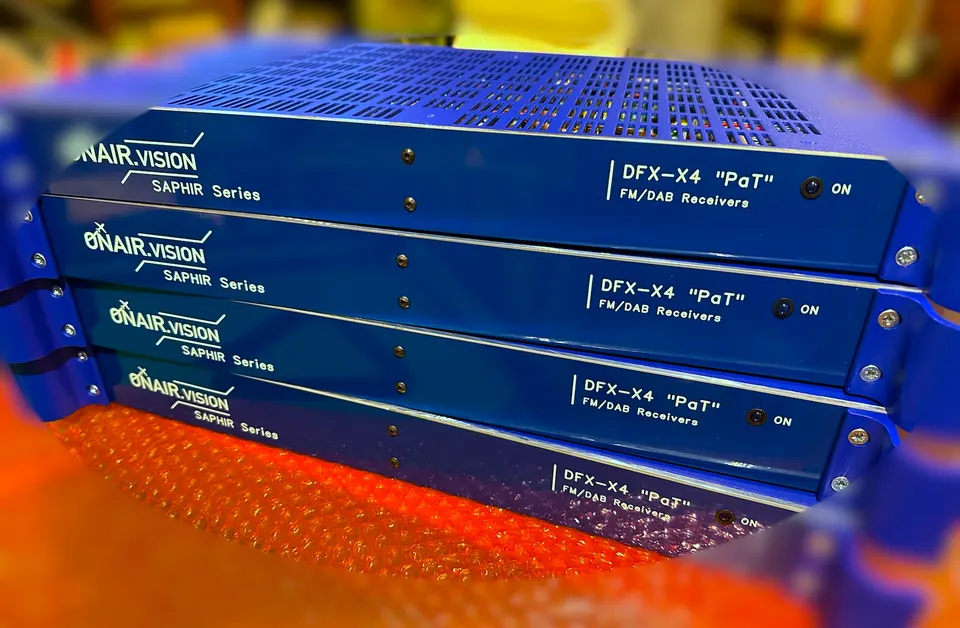

Le principe initial a été de proposer une réception multiple FM et DAB+ dans un espace le plus petit possible. La solution d’un boîtier 1U rassemble donc ces 9 récepteurs. Une ingénierie électronique en mille-feuille assure les 3 fonctions :

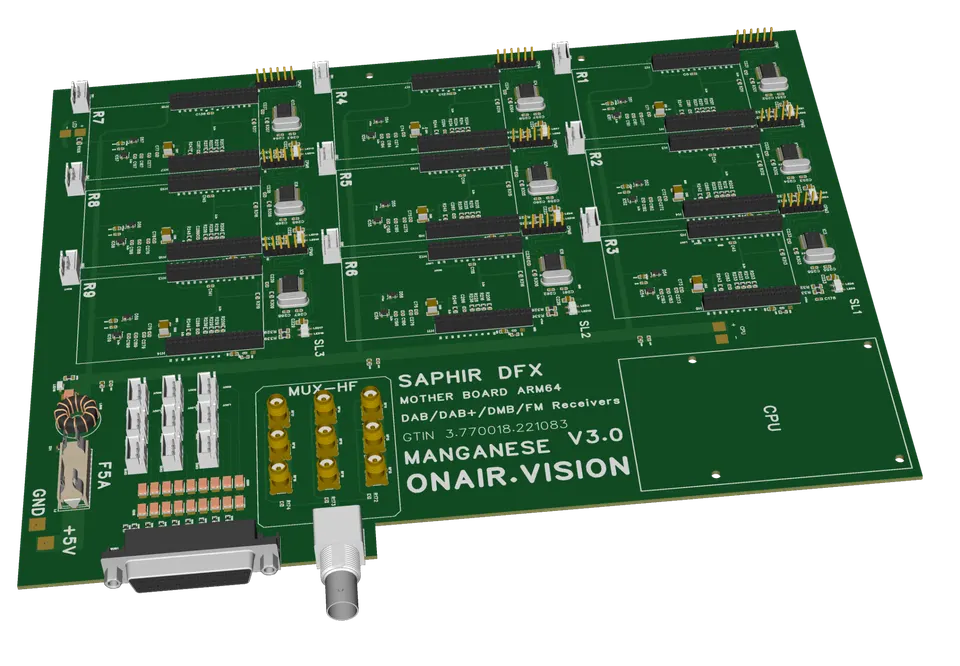

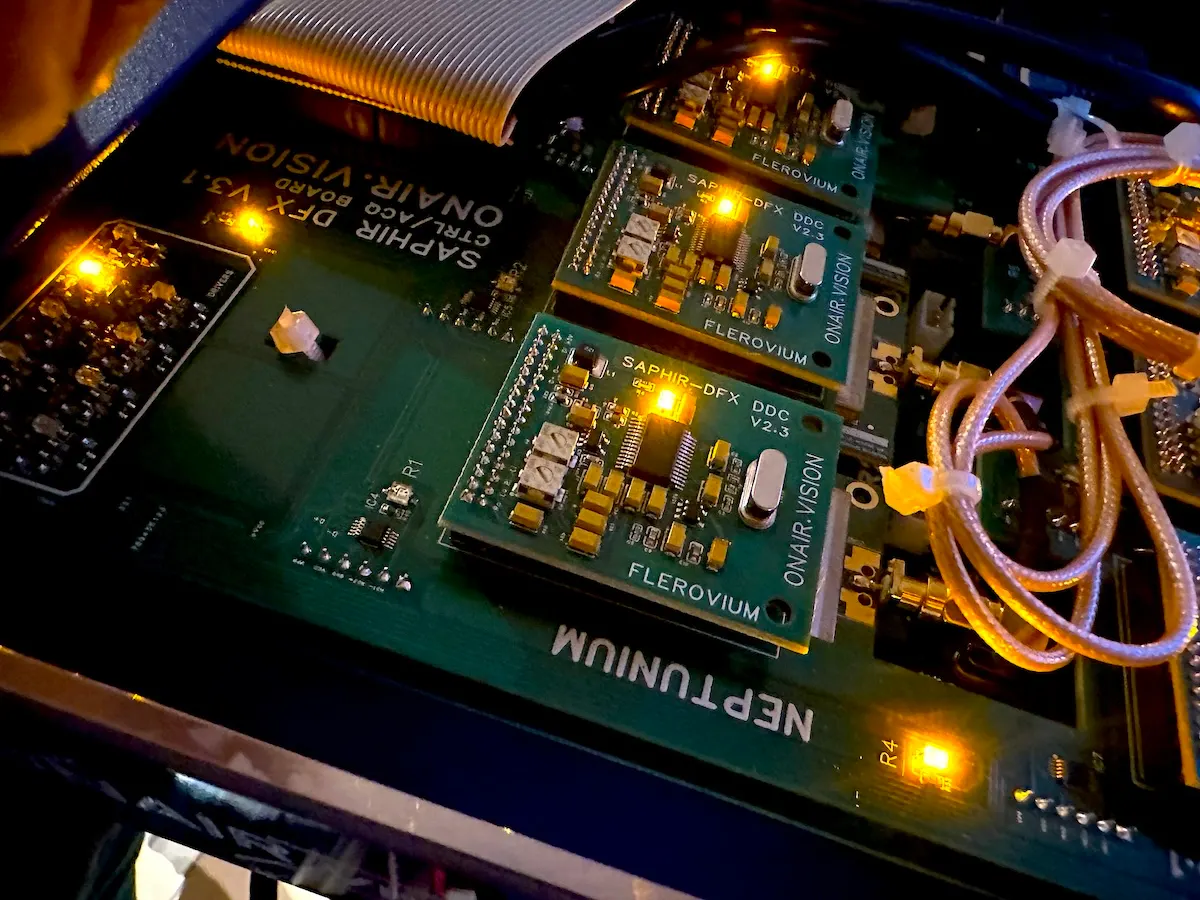

1. La carte mère accueille les modules radio
2. La carte fille accueille l’électronique de pilotage des modules radio
3. La carte supérieure accueille les convertisseurs numérique/numérique pour le transcodage des flux audio IP

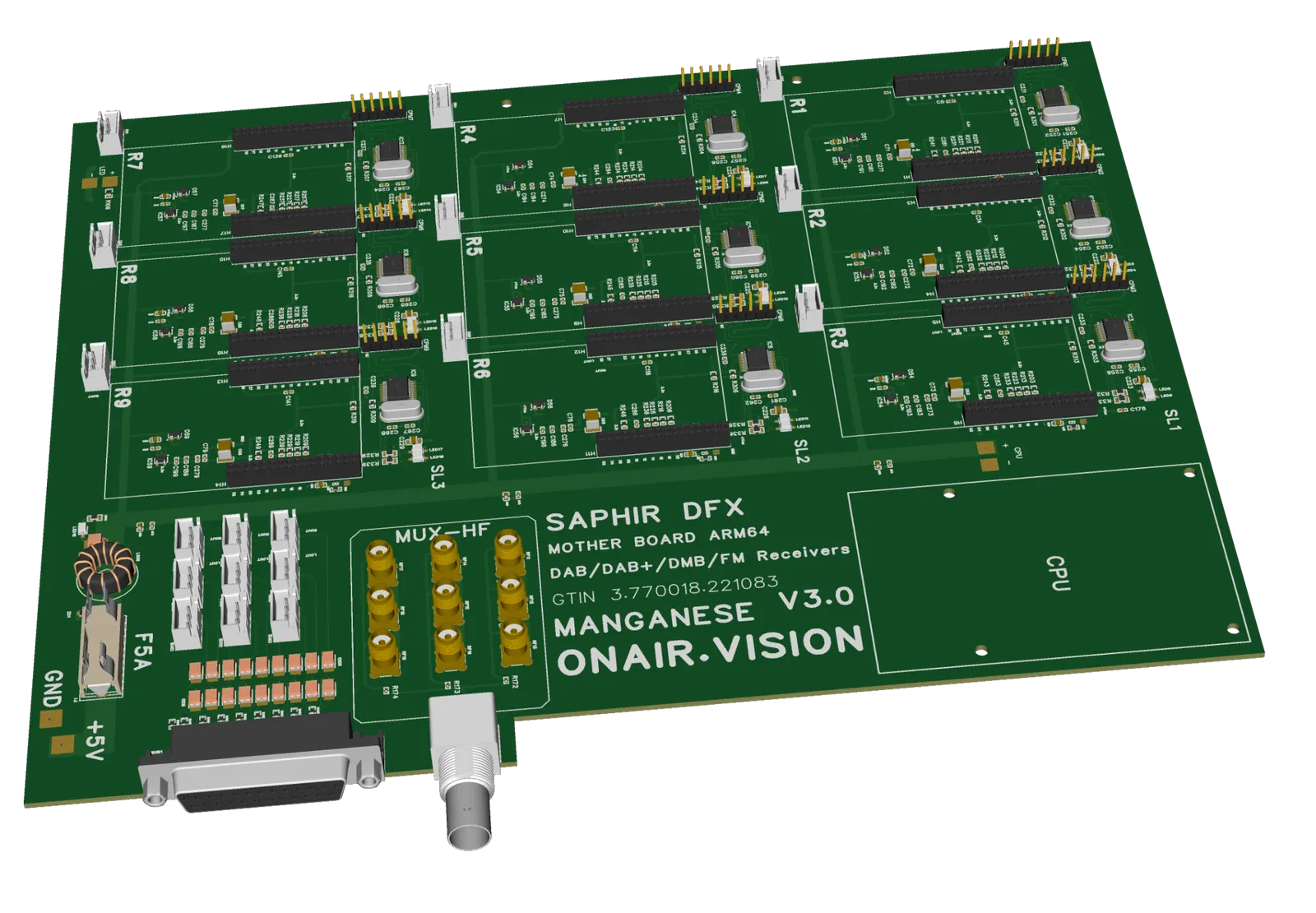

Carte mère radio

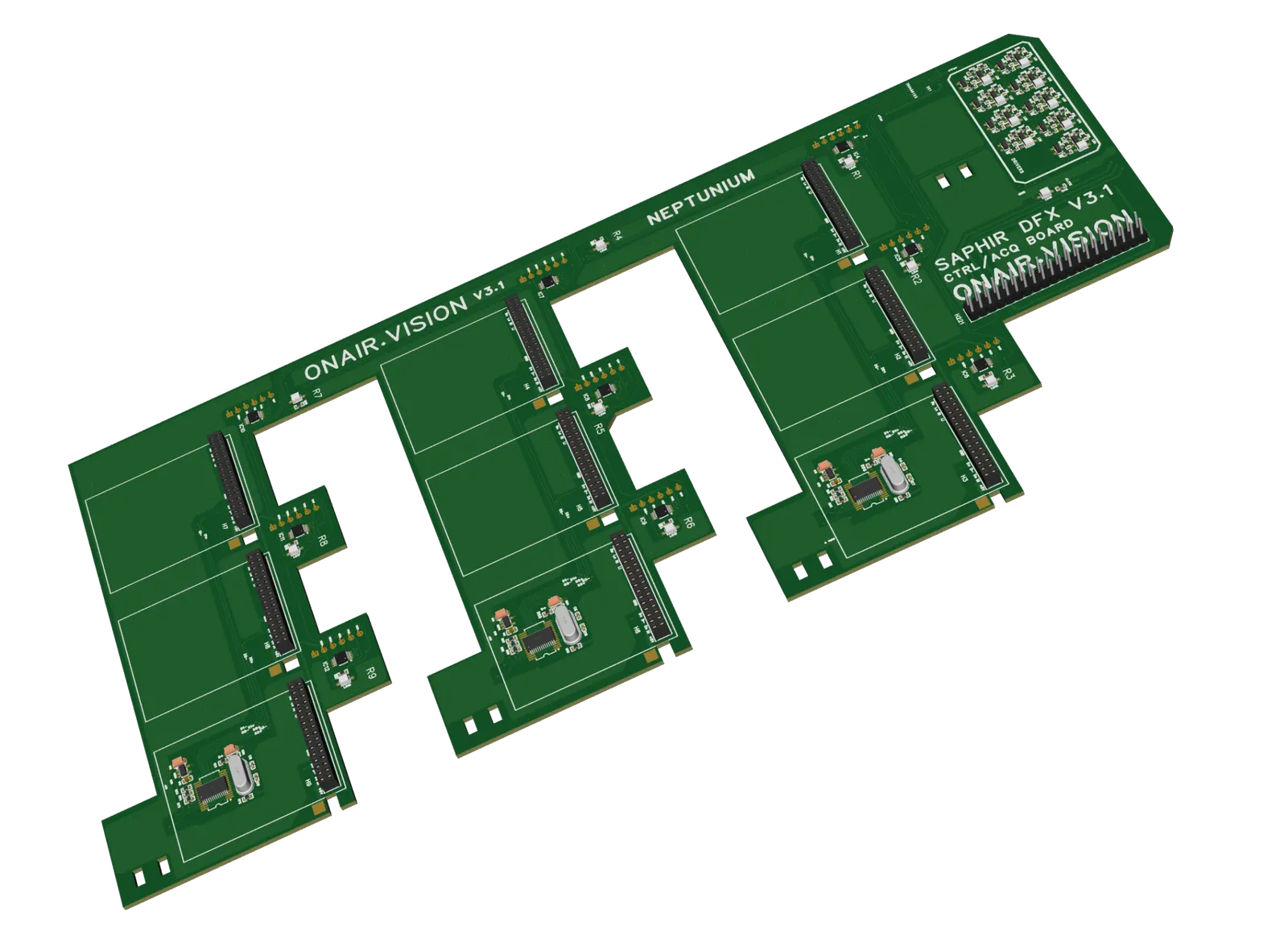

Carte fille de contrôle radio

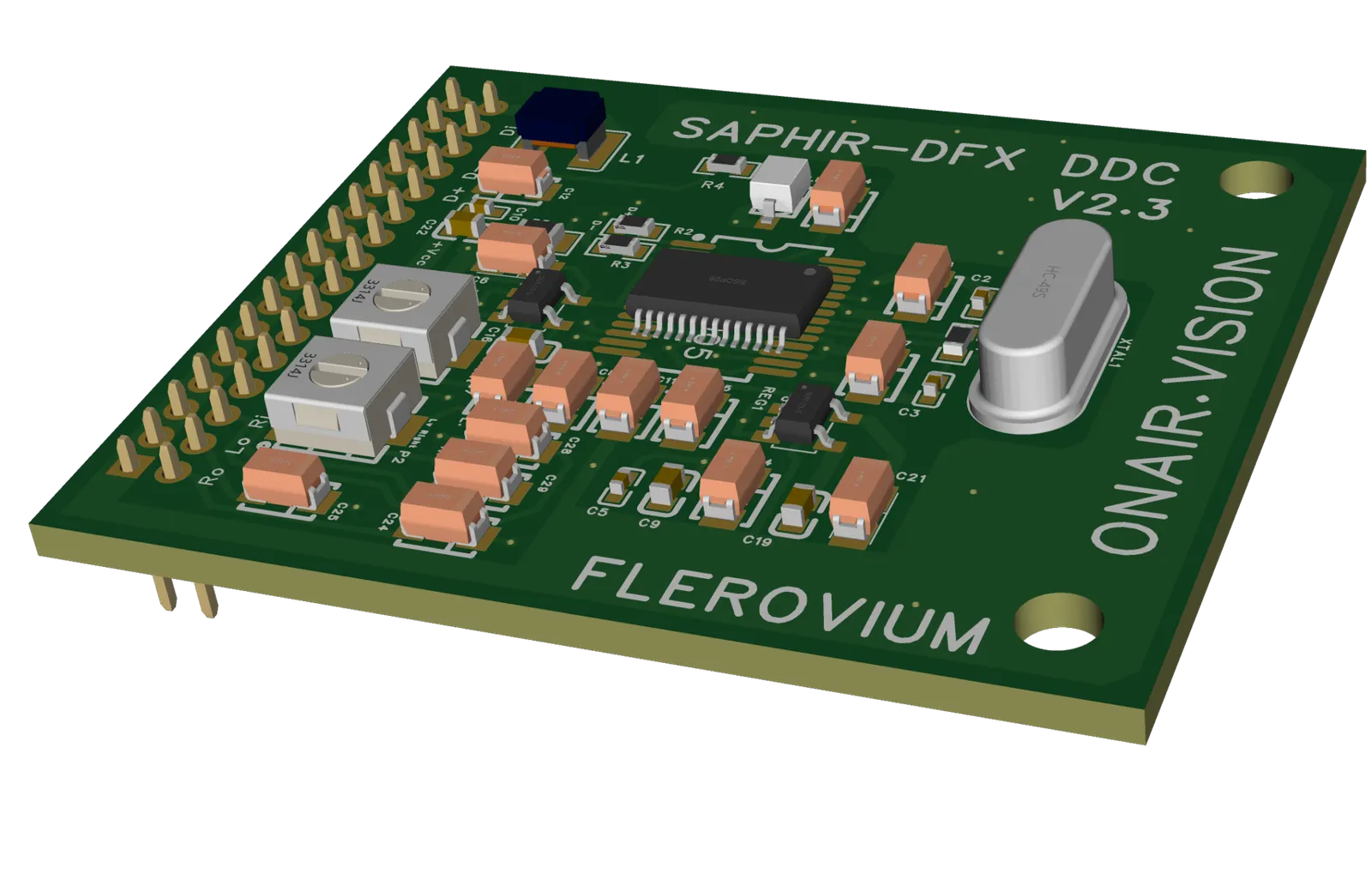

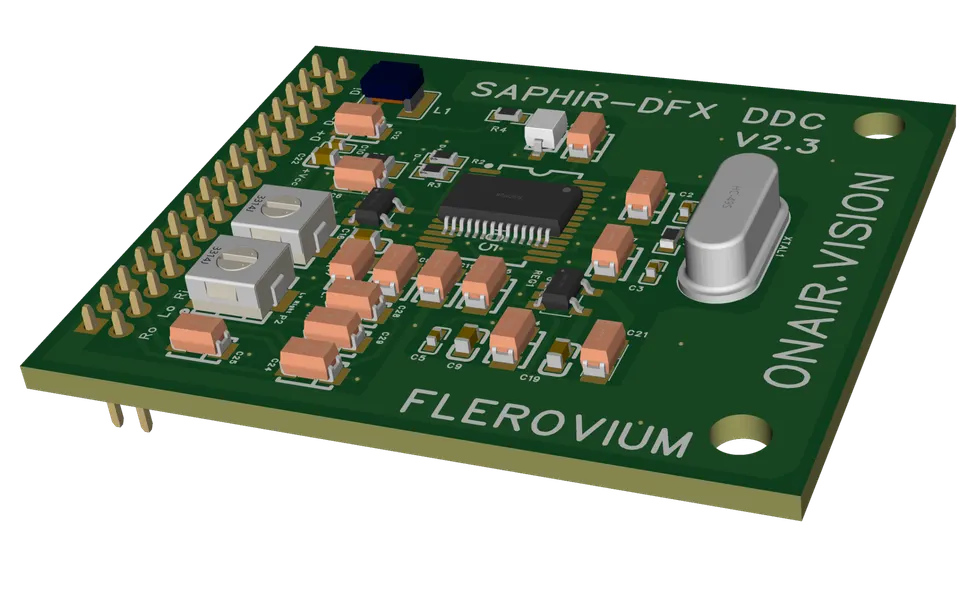

Transcodage DDC digital-digital

Alimentation électrique

À la mise sous tension du SAPHIR-DFX 4 « PaT », les signaux analogiques sont disponibles en 3 secondes, et il faudra 60 secondes pour que l’ensemble des streams IP soient disponibles.

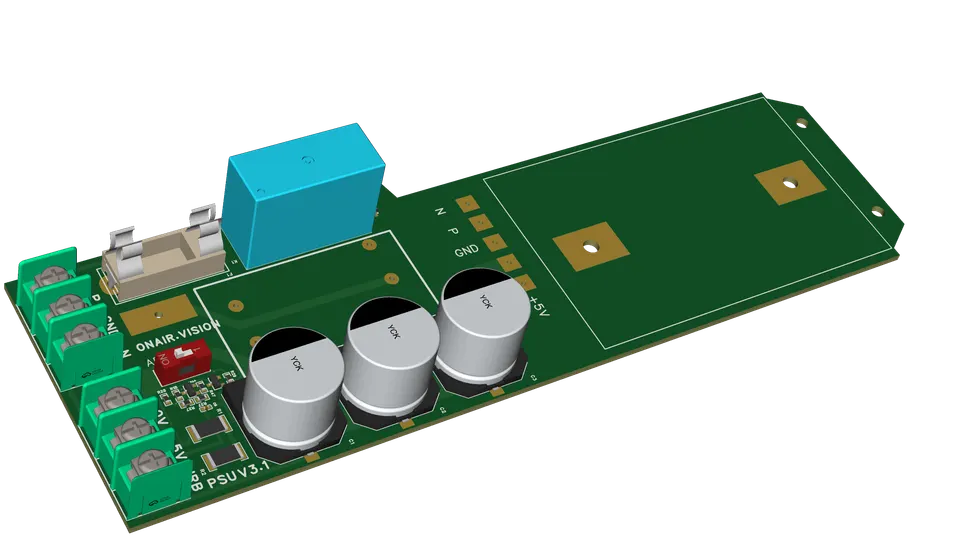

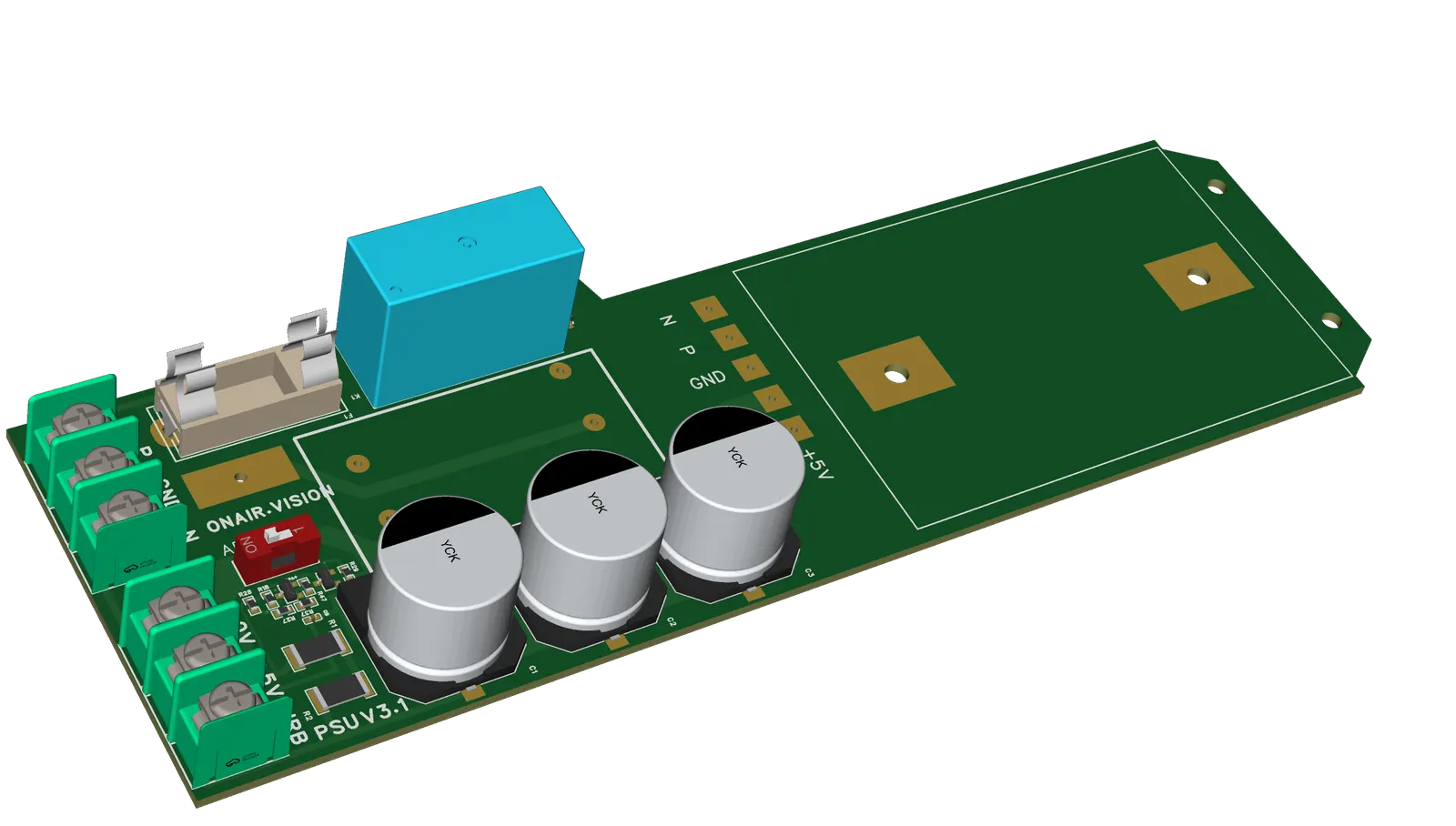

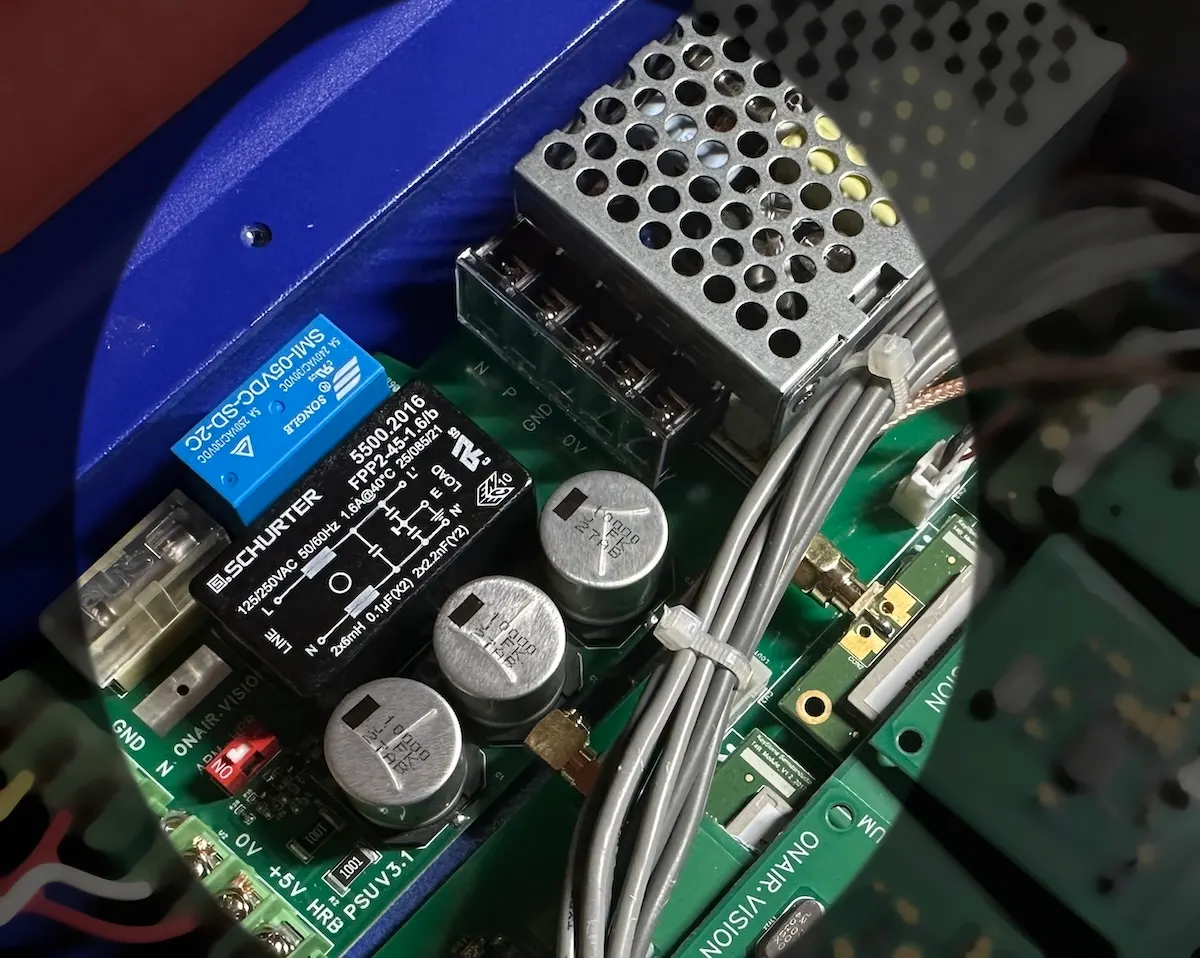

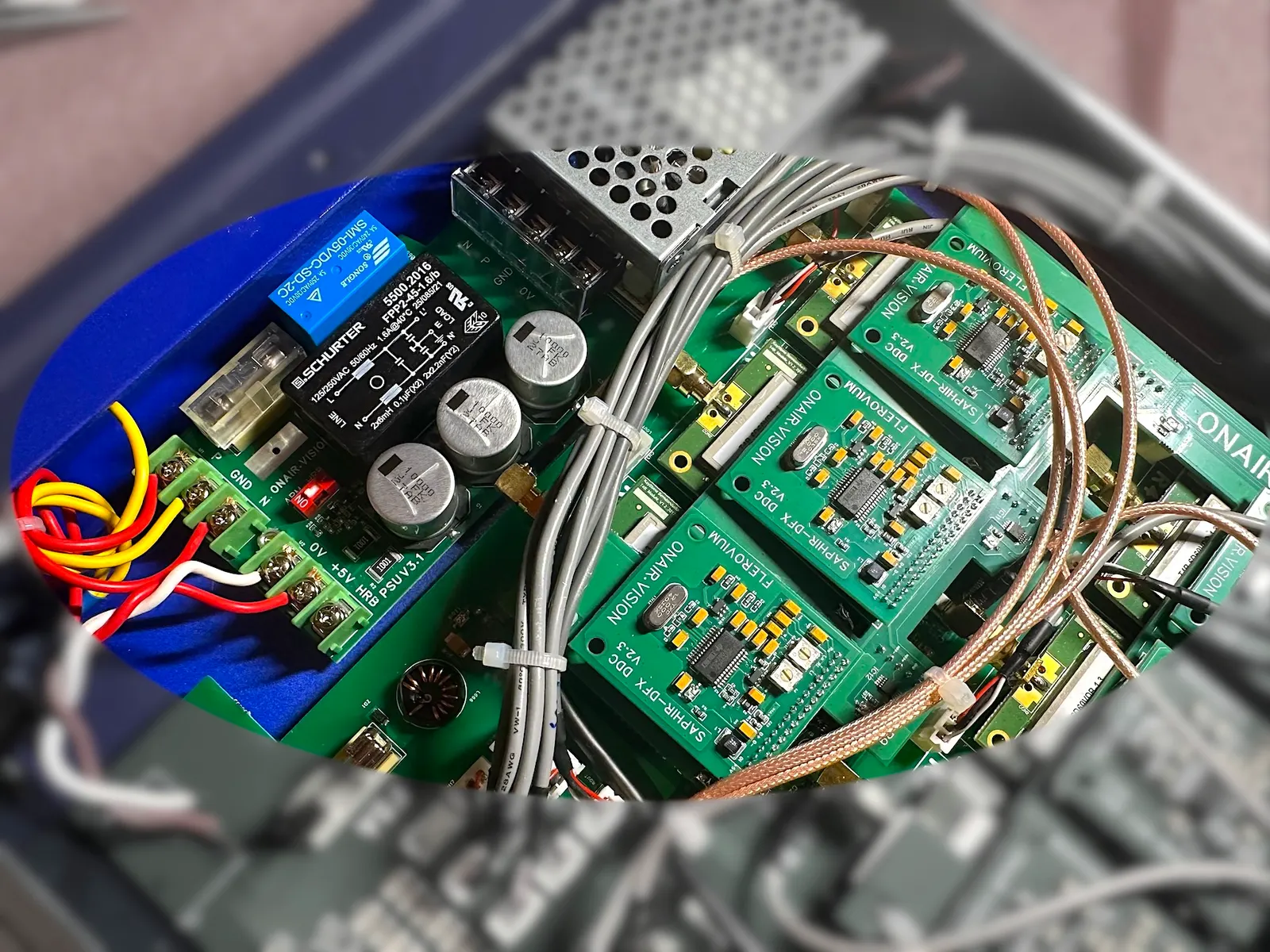

L’alimentation à découpage est installée sur une carte à part et équipée d’un filtre CEM permettant de répondre également au niveau de surtension IEC/EN 61000-4-5 ±2 kV. L’équipement est considéré comme « isolé » et sans personne pour intervenir physiquement ; l’alimentation embarque donc une solution exclusive ONAIR.VISION pour assurer les redémarrages de type « power cycle » si nécessaire.

Interface de pilotage

Le pilotage du SAPHIR-DFX se fait par un simple navigateur internet.

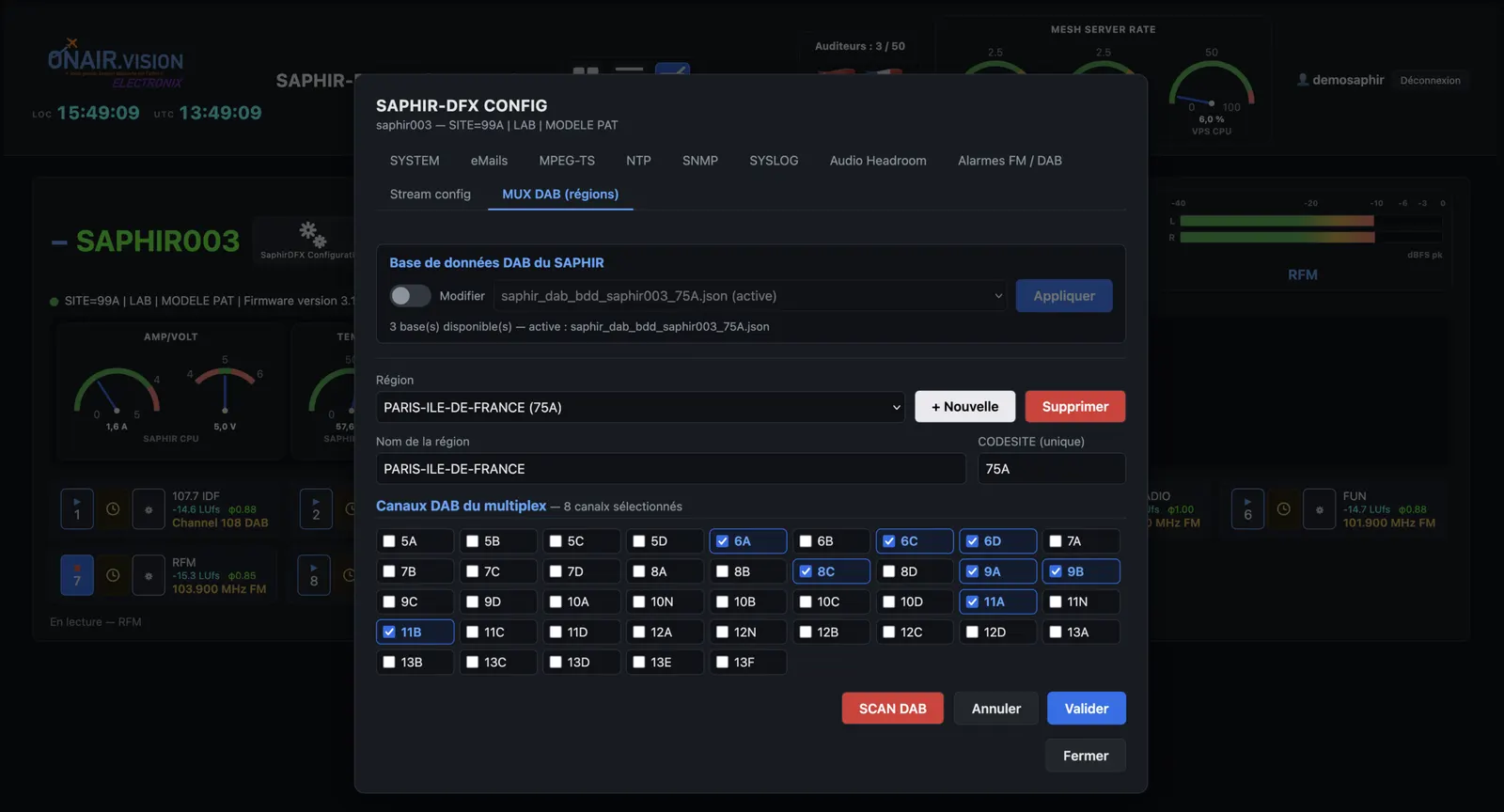

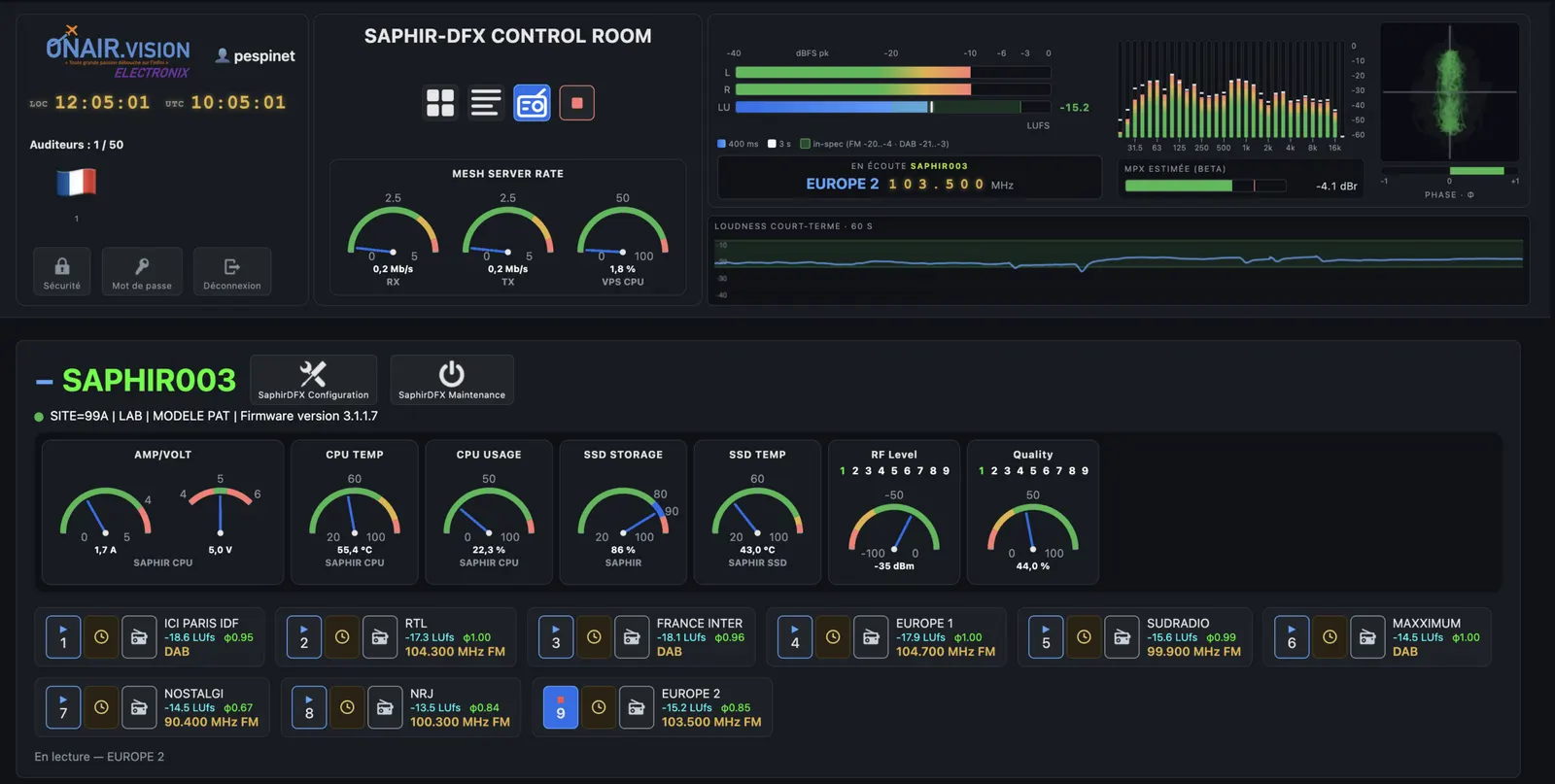

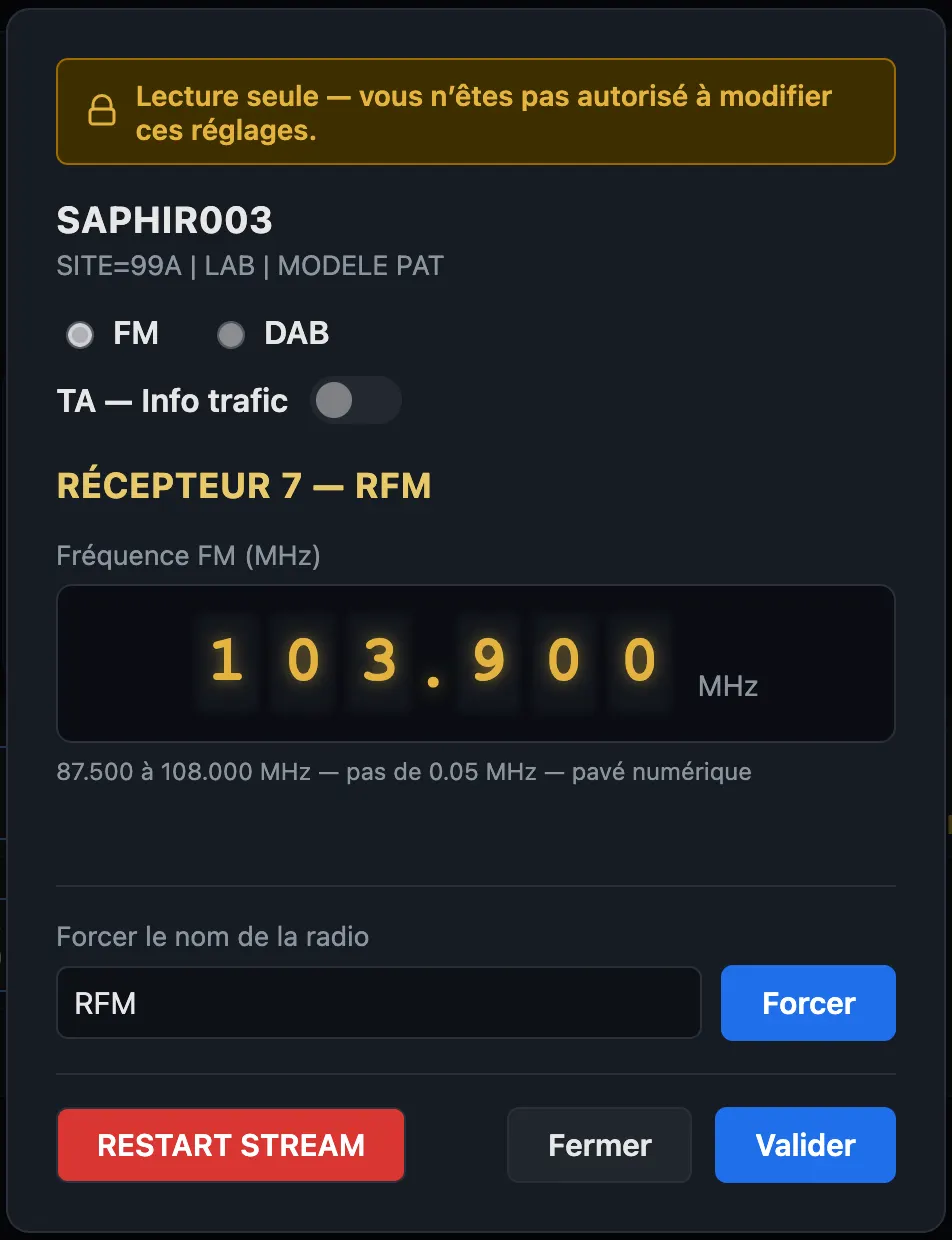

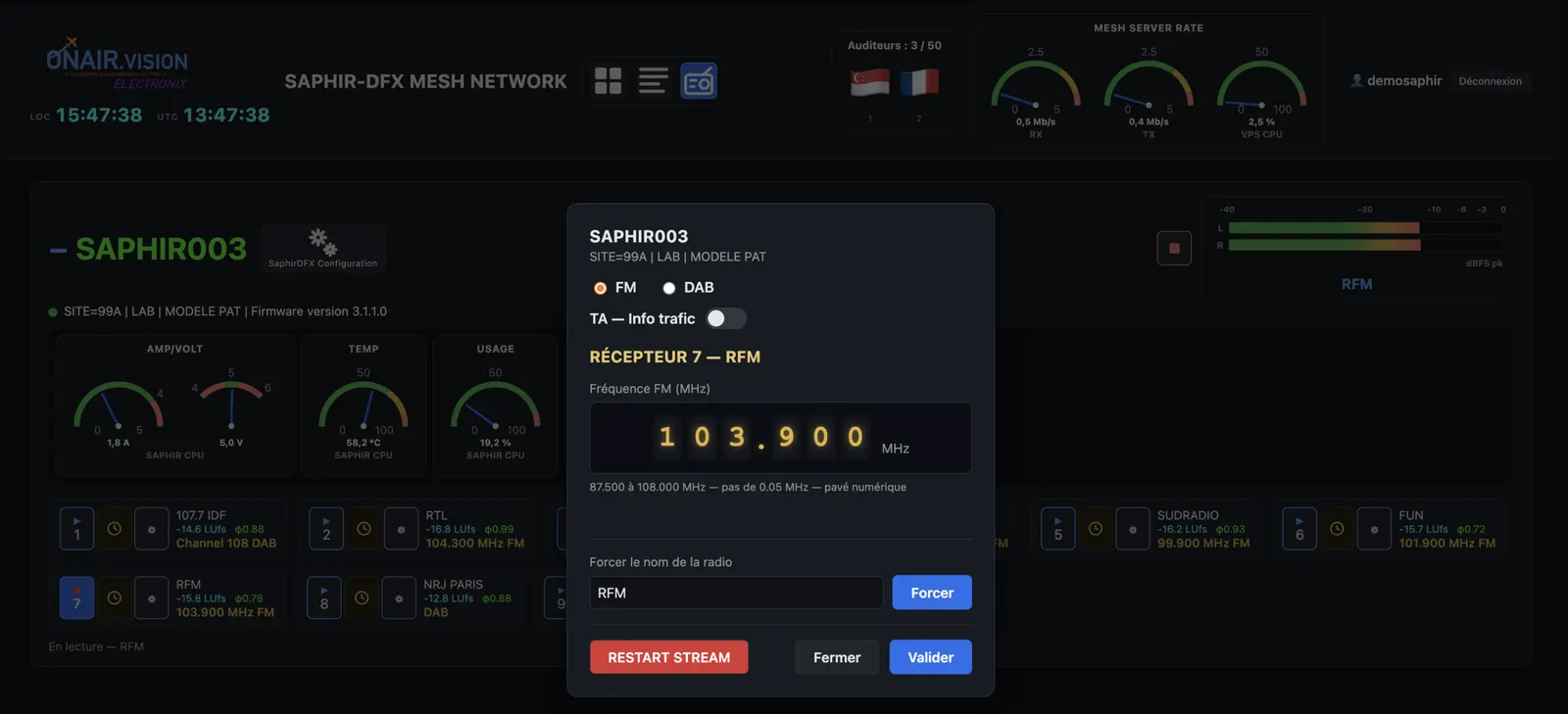

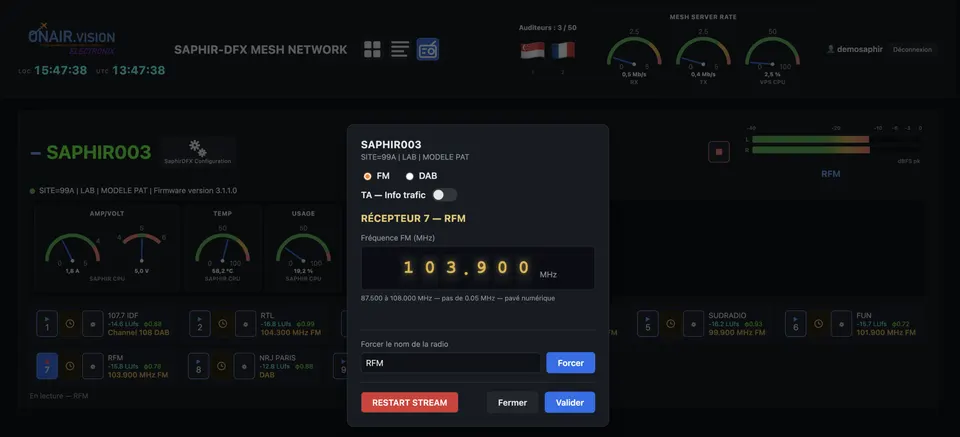

La page principale rassemble les 9 players pour une écoute en direct de chaque radio, et permet de configurer les fréquences ou programmes DAB à écouter.

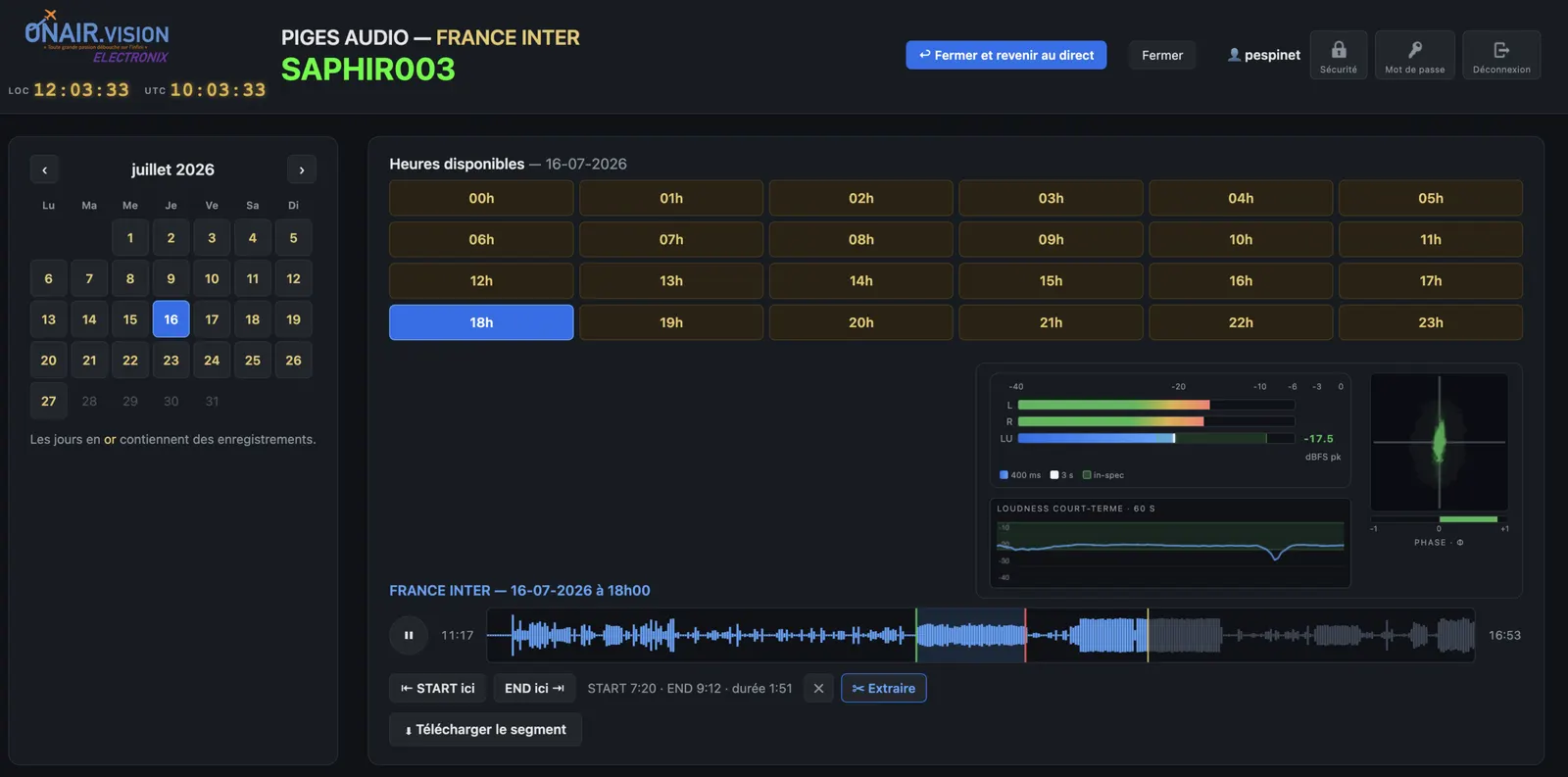

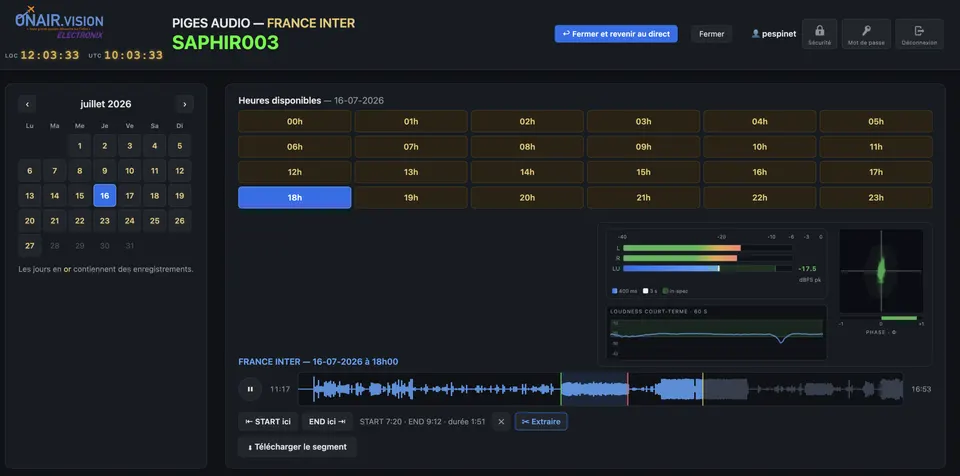

L’outil de pige permet de revenir jusqu’à 31 jours dans le passé, d’écouter et d’extraire tout ou partie de ces enregistrements.

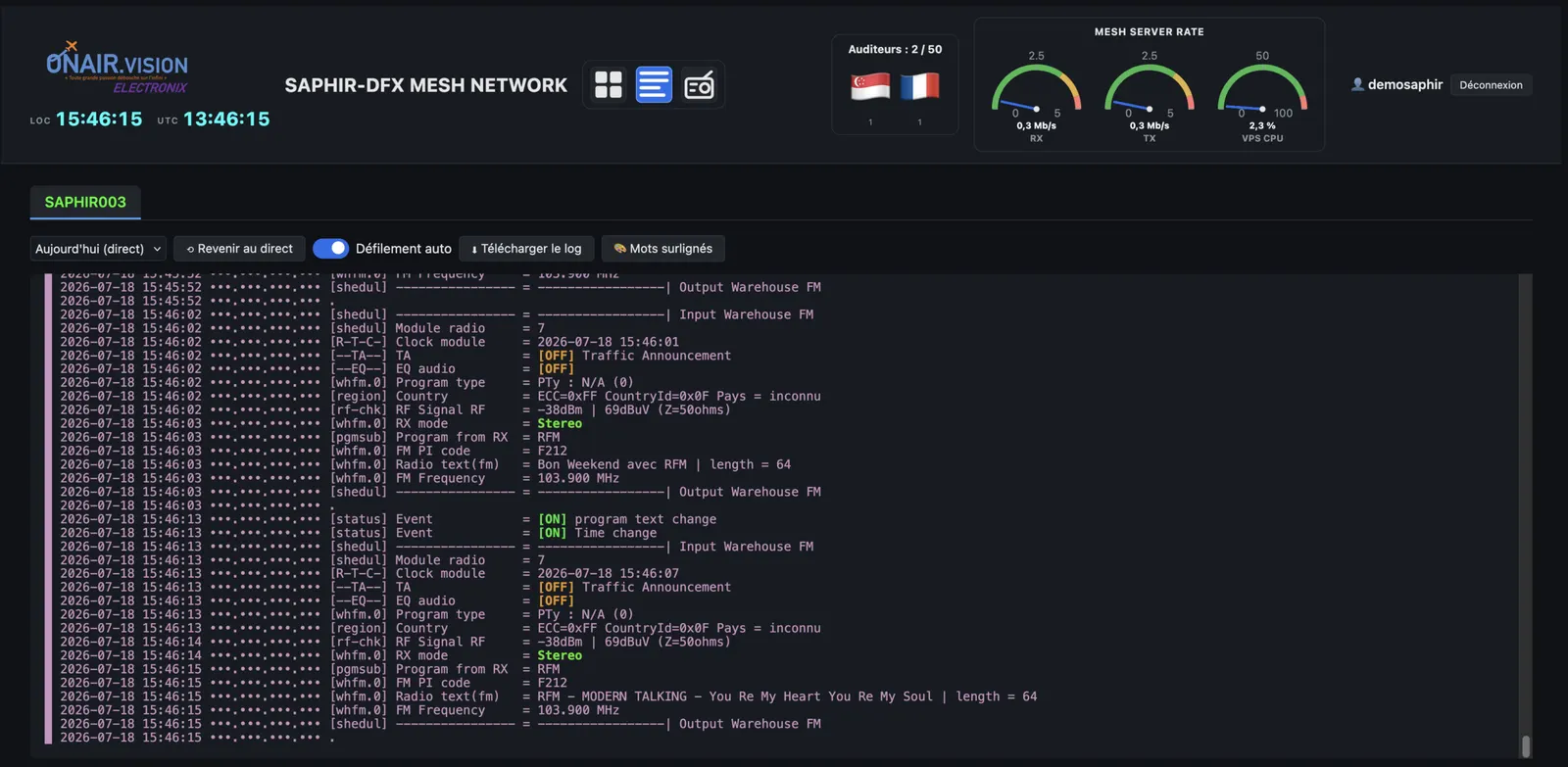

Le log en temps réel affiche les informations techniques au fil de l’eau.

Le SAPHIR-DFX 4 « PaT » surveille en continu l’ensemble des neuf radios, réalise différentes mesures et envoie des alertes SNMP (traps SNMP) et Syslog selon les consignes fixées.

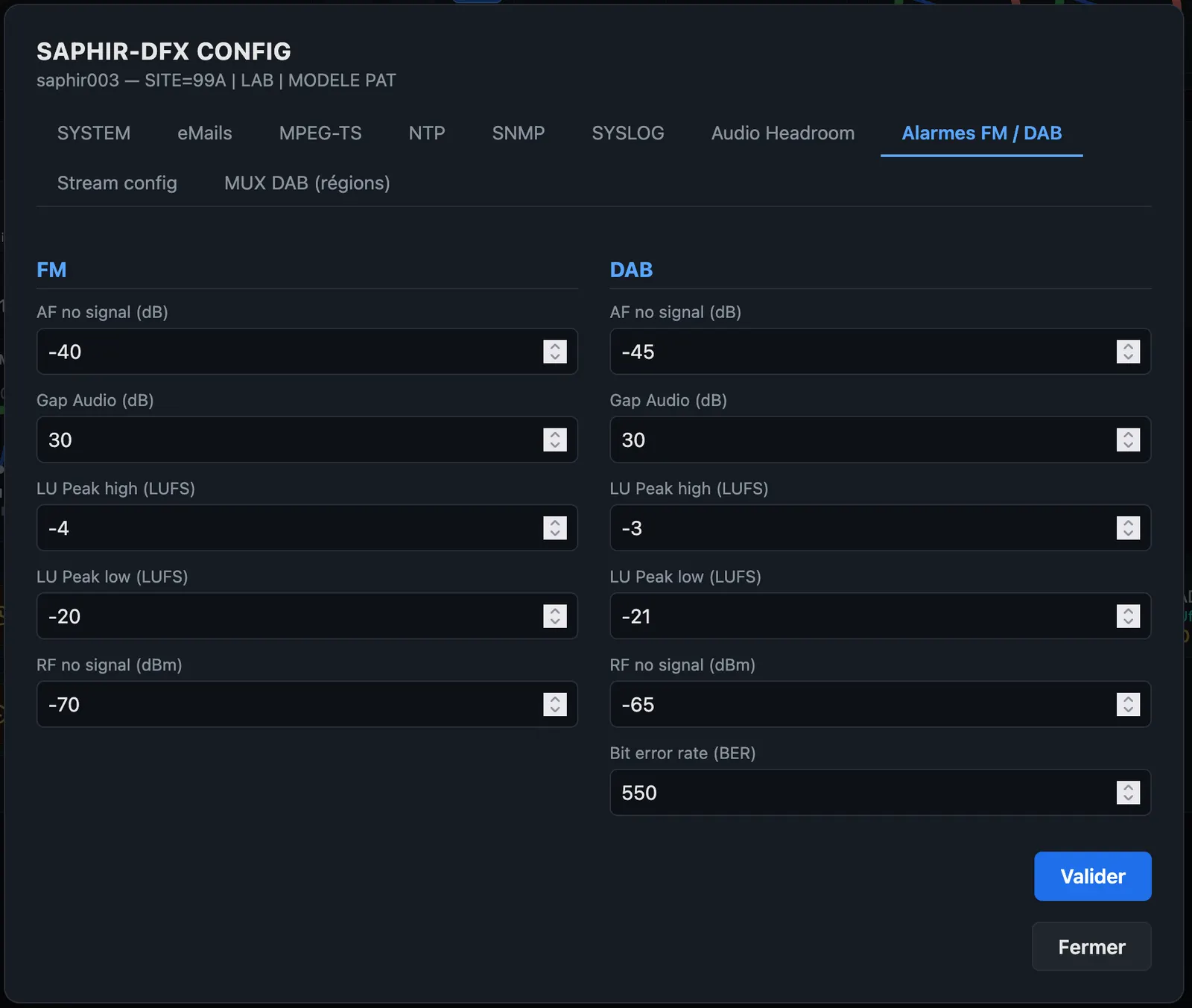

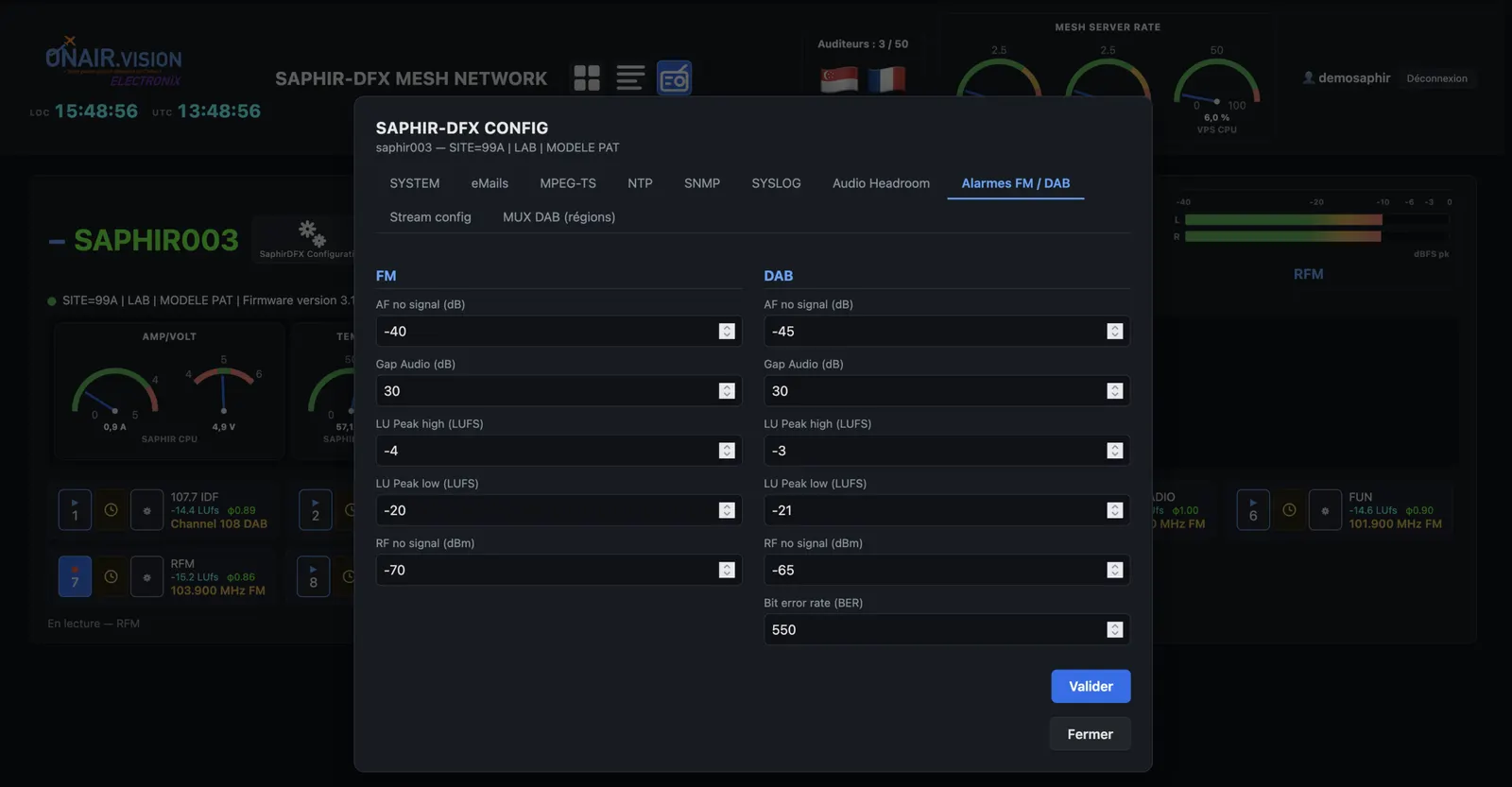

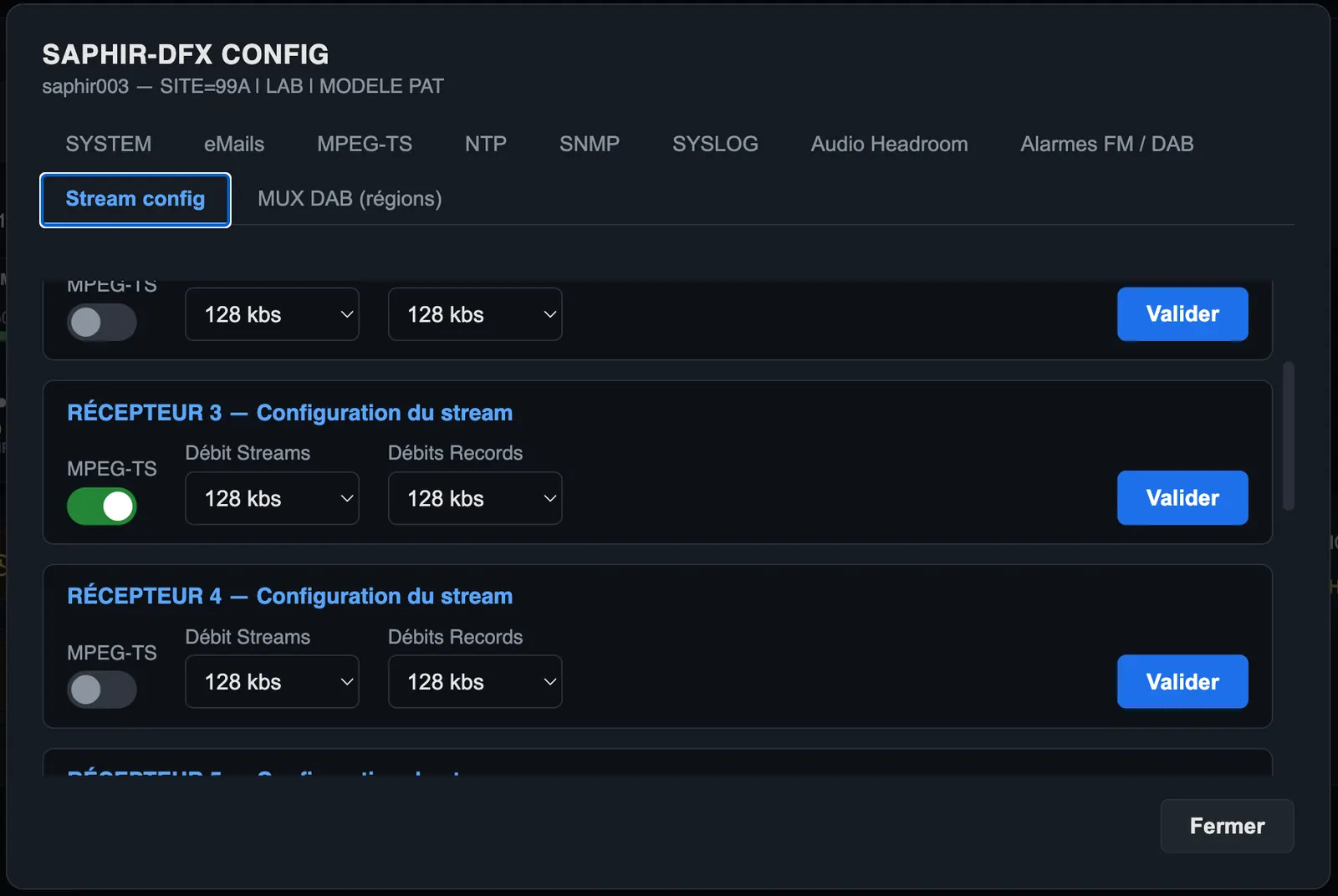

L’interface de configuration du SAPHIR-DFX 4 « PaT » permet la gestion à distance.

Grâce à une gestion de profils, des droits sont donnés pour une gestion fine de l’accès aux machines.

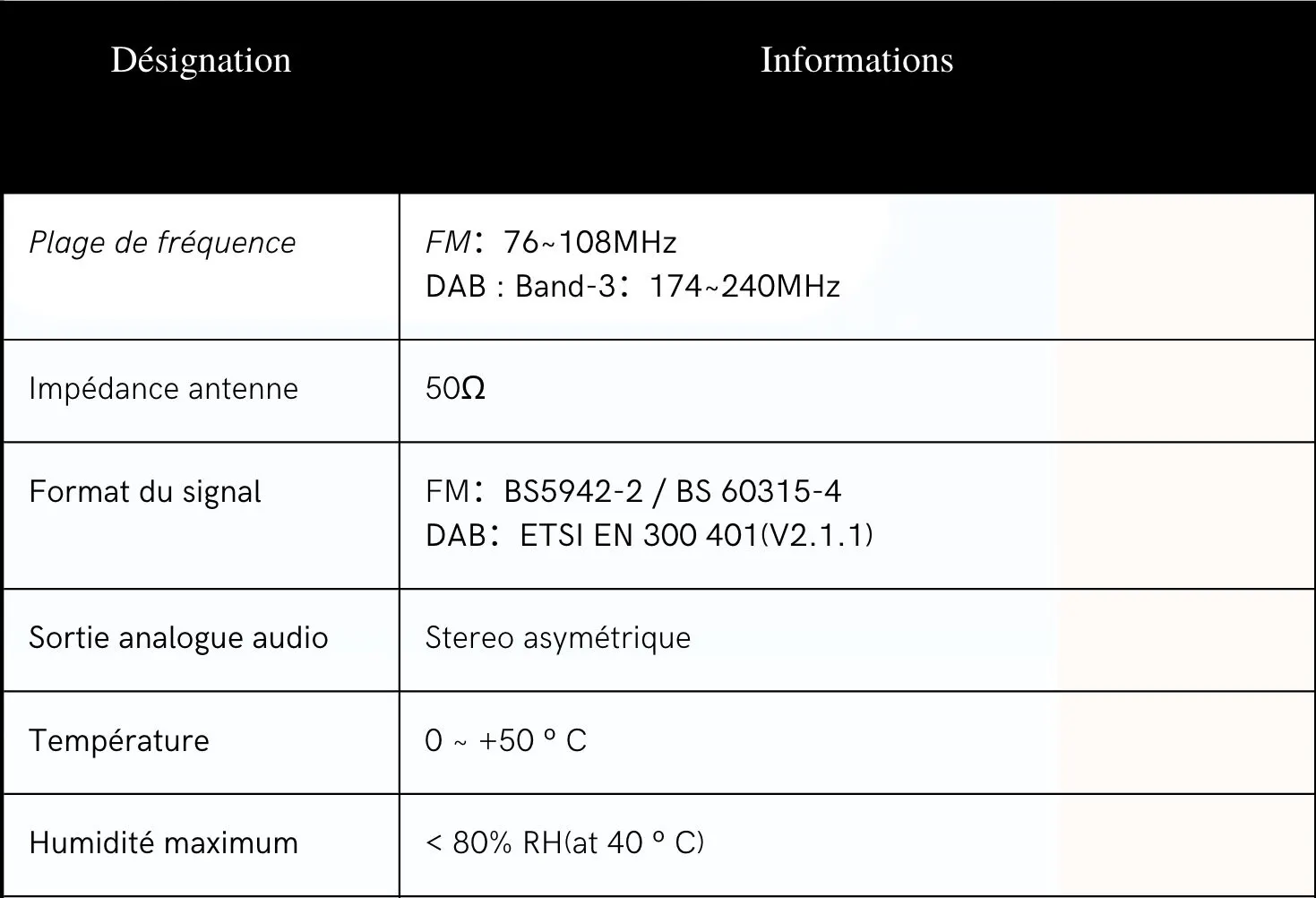

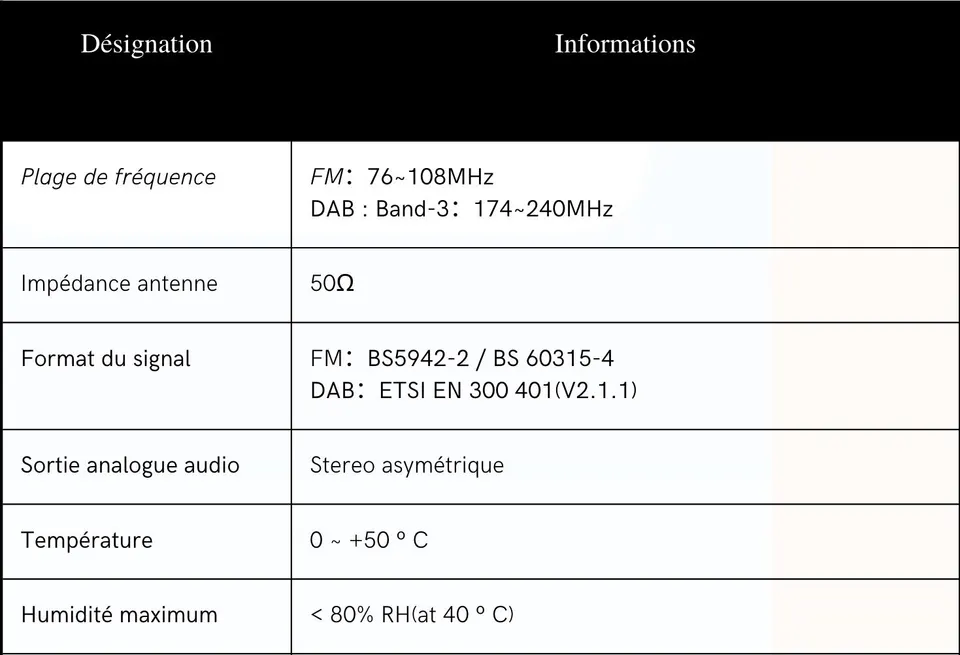

Informations techniques générales

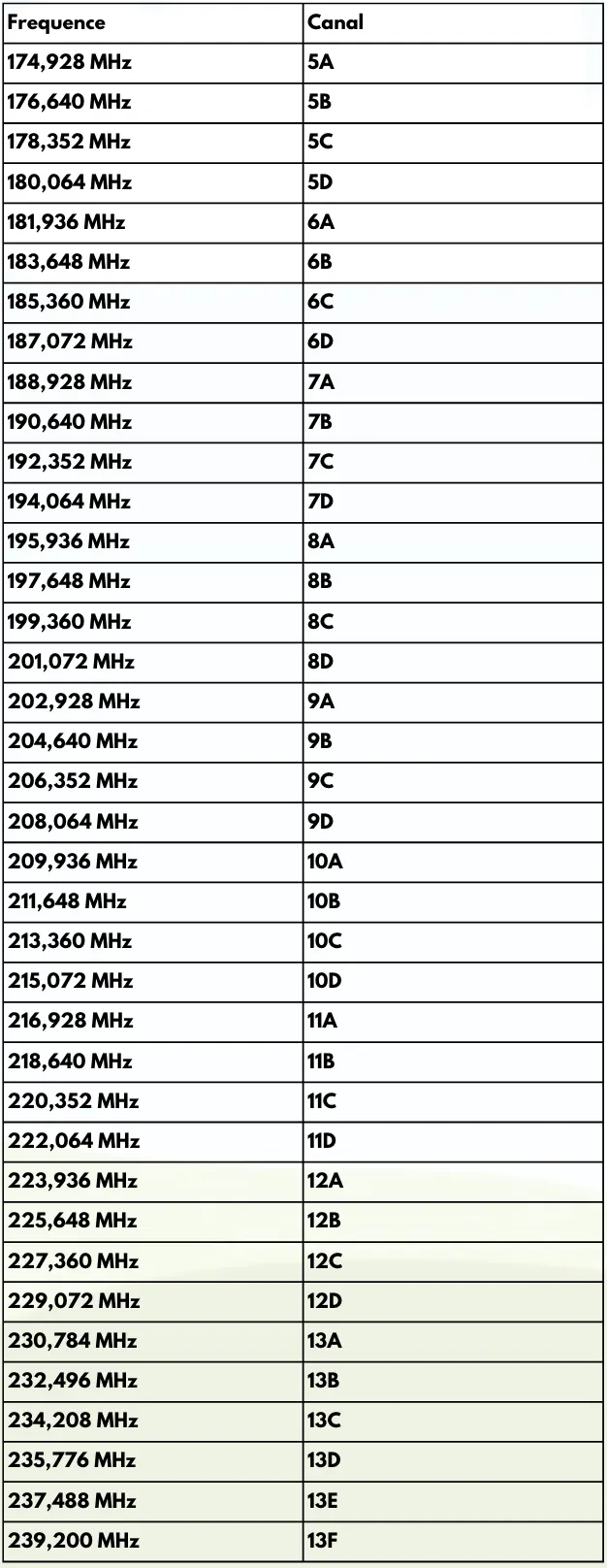

Performances radio en mode DAB/DAB+

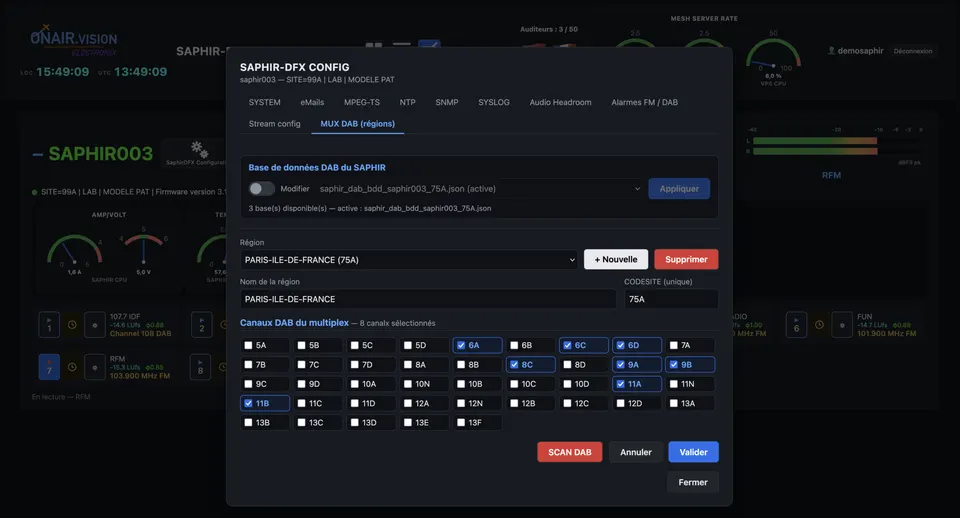

Limitation : les modules radio sont configurés pour recevoir la bande III avec les canaux définis pour l’Europe. Les radios ne couvrent pas la coordination de canaux en Chine, par exemple.

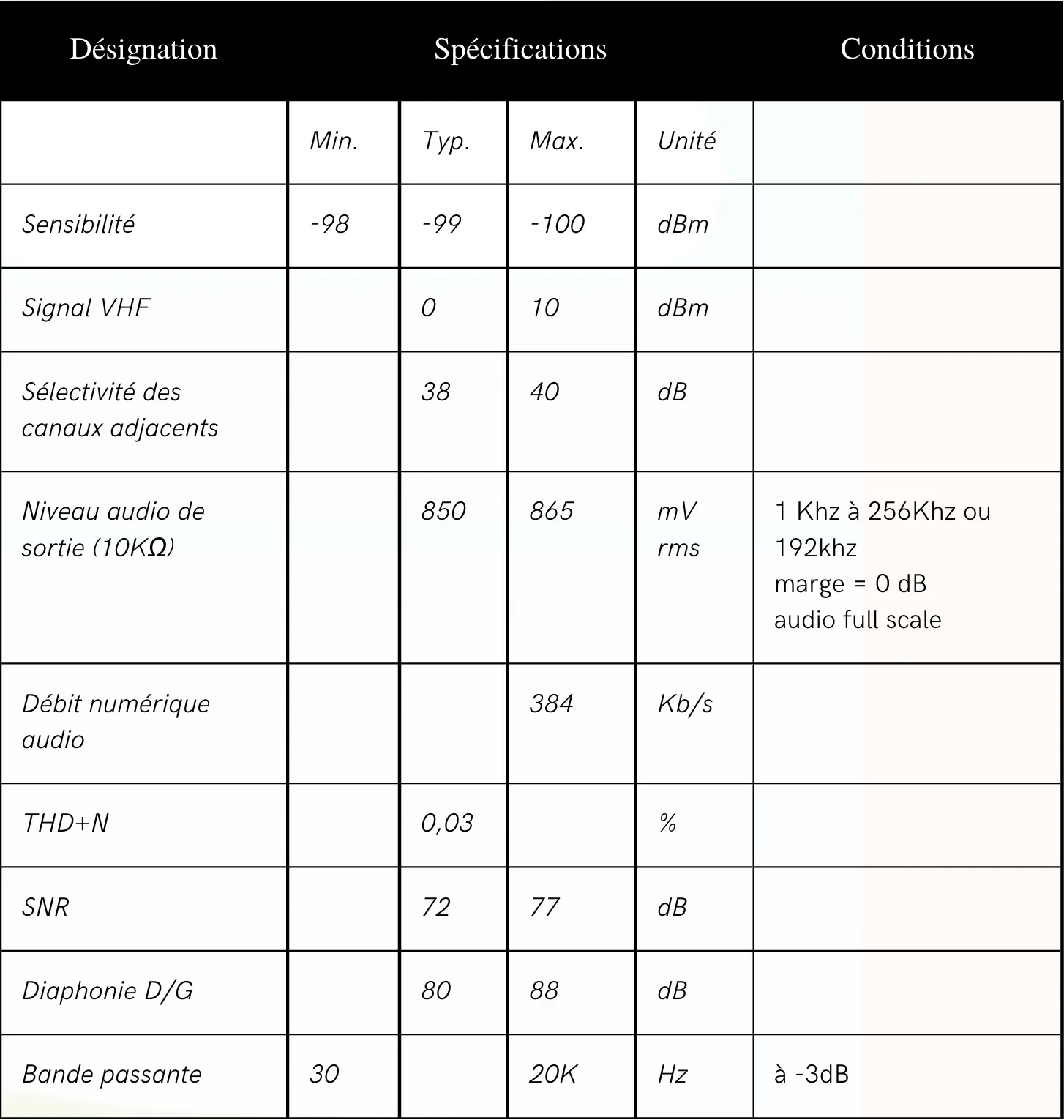

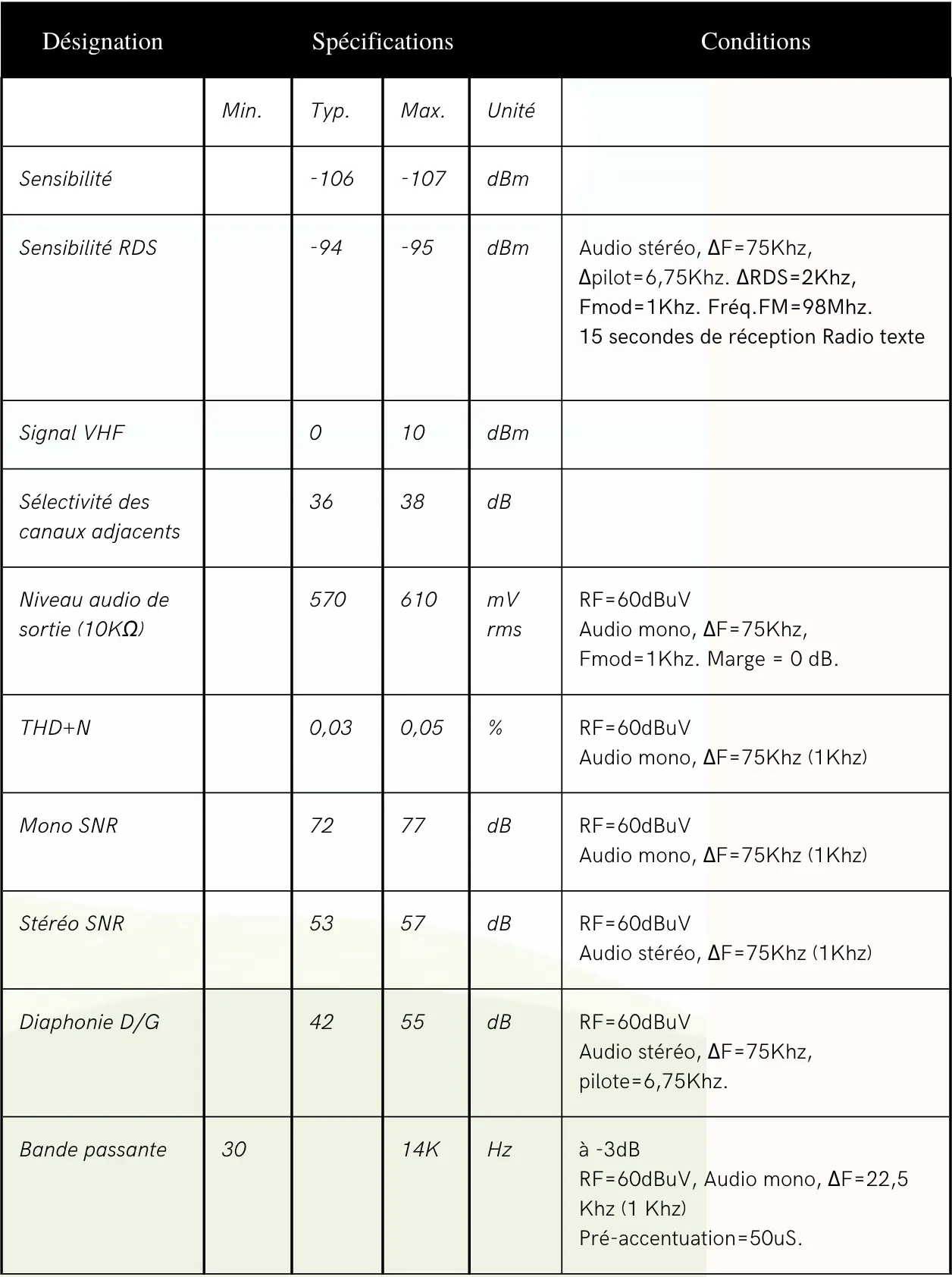

Performances radio en mode FM

Type d’antenne

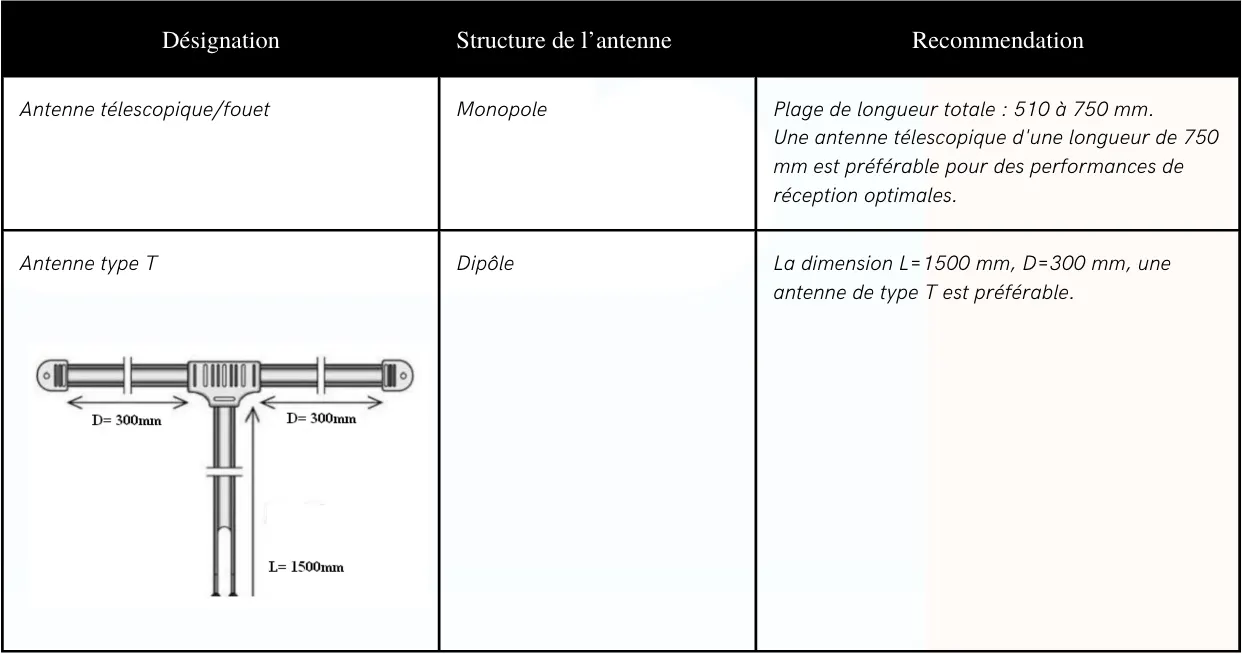

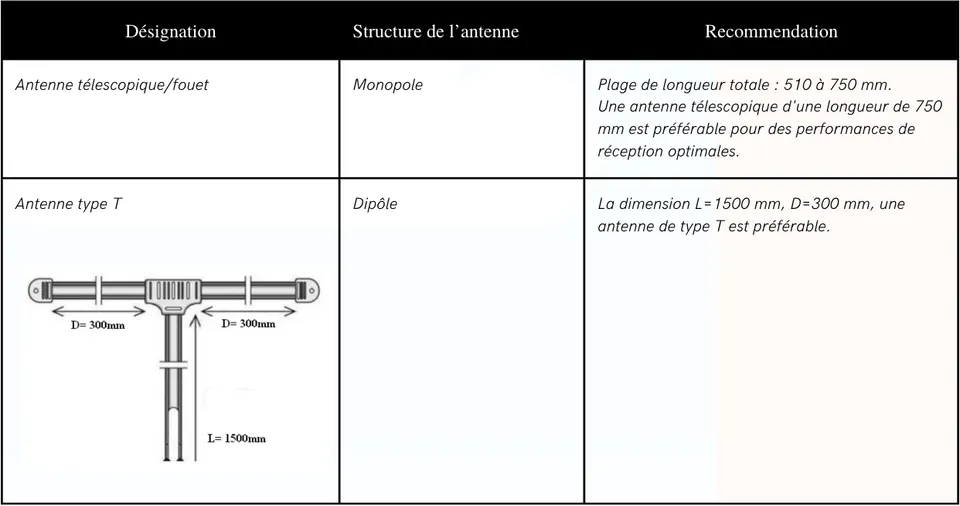

Il est recommandé d’utiliser une antenne extérieure munie d’un préamplificateur le cas échéant, pour une meilleure réception, sans dépasser +10 dBm sous peine d’endommager les circuits d’entrée des modules radio.

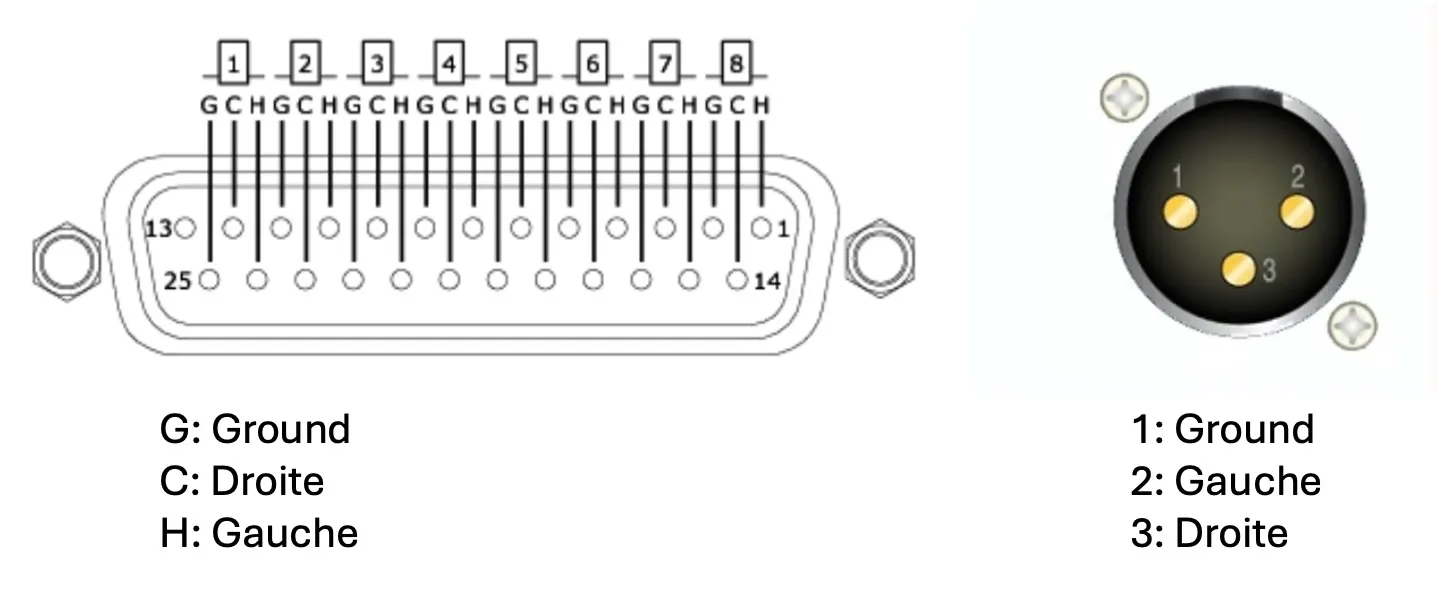

Brochages audio

Suivi des systèmes

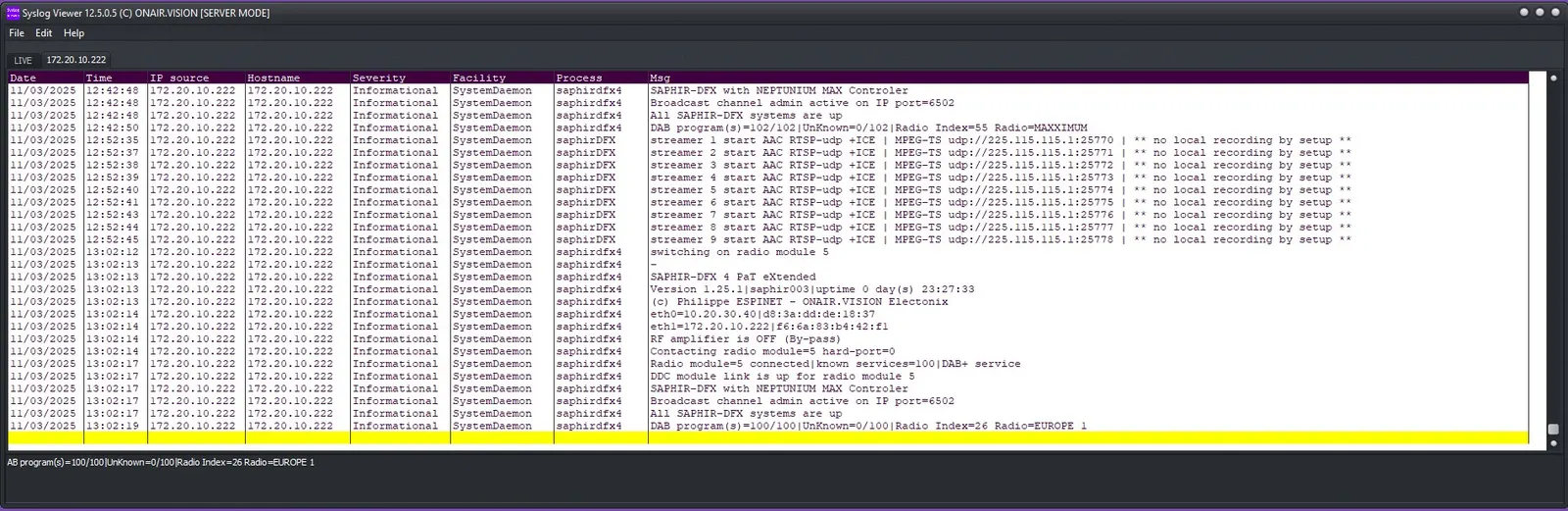

Le SAPHIR-DFX 4 « PaT » est livré avec son application de monitoring système « SYSLOG » permettant un suivi en temps réel. Cet outil est très utile dans les phases de configuration et au quotidien afin d’être informé de tous les événements de l’équipement.

Roadmap

Nous étudions l’opportunité d’intégrer un quatrième transport avec l’AES67 afin de pouvoir intégrer le SAPHIR-DFX 4 « PaT » dans une infrastructure ST 2110. Nous restons toujours à l’écoute des utilisateurs afin d’intégrer de nouvelles fonctionnalités.

Normes et conformités

Compatibilité électromagnétique (CEM)

Les modules de réception du SAPHIR-DFX 4 « PaT » sont testés pour être conformes aux normes suivantes :

• BS EN 55022:2010
• BS EN 55013:2013

Protection contre les décharges électrostatiques (ESD)

Les modules de réception du SAPHIR-DFX 4 « PaT » sont sensibles aux ESD et sont testés selon la norme CEI 61000-4-2.

Concepts, marques, design, assemblages, réalisations déposés © ONAIR.VISION
